车床电气原理分析

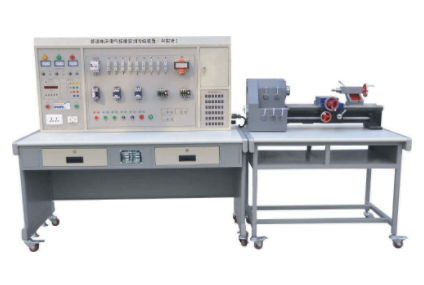

KCHTX-C6140型普通车床电气技能实训考核装置（半实物）

车床电气原理的分析涉及对车床电气控制系统的深入理解。以下是简要的分析过程：

首先，要了解车床的主要结构和运动形式。例如，在C650卧式车床中，主要运动包括主轴的转动和溜板箱带动刀架的直线运动。这些运动是由主电动机驱动的。

接着，在电气原理的分析中，要观察和理解电路的各个部分，如主电路、控制电路和信号电路。主电路通常负责大电流的传输，用于驱动电动机等主要负载。控制电路则负责控制主电路的工作，通过接触器、继电器等控制元件来实现电机的启停、转向和速度调节等功能。信号电路则负责传输和处理各种信号，如传感器信号、操作指令等。

在分析电气原理时，还需要逐步了解每一局部电路的工作原理以及各部分之间的控制关系。例如，要清楚每个电器元件的作用、工作过程和主要参数。最后，要进行总体检查，从整体角度去理解各控制环节之间的联系，确保对整个电气原理有清晰和深入的理解。

以上分析过程需要依赖专业的电气知识和经验，以确保对车床电气原理的准确理解。

本设备由开关电源控制部分、机床电气设备控制部分、半仿真机床实物部分组成。开关电源控制部分包含实训按时、按时警报、安全用电量全自动控制等，机床电气设备控制部分把整台机床内部家用电器装在正面面板上，能形象化地观查机床工作时各家用电器的姿势情况。

常见故障点在面板上配有相应检测点，供实训考评者检测用。仿真机床部分能仿真模拟机床各种运动。通过本设备的实训能使学生把握机床普遍常见故障的状况、常见故障产生的大约位置，娴熟把握机床电源电路工作基本原理，其是检修电工初、中、高級专业技能评定的理想化设备。

一、技术特性

1、键入开关电源：三相四线（380V±10%50Hz）

2、工作环境：环境温度-10℃～+40℃相对环境湿度＜85%(25℃)

3、设备容积：＜1KVA

4、重量：150kg5、外形尺寸：1800mm×700mm×1250mm

二、设备组成

（一）主控芯片屏

1、三相四线开关电源键入，通过走电保护器接入总电源开关,由触碰器通过运行、终止按钮开展操作。

2、配有450V指针式交流电压表三只，标示开关电源键入的三相开关电源电压，并有三只标示灯标示实训台与外部开关电源的通断。

3、三相四线开关电源导出，具有单片机设计全程监管相间、线间过载或短路故障全自动断开总开关电源。

（二）机床家用电器运载板：组装机床家用电器、常见故障设定盒及常见故障检测孔。

（三）仿真机床一台:通过电缆线与机床家用电器运载板相联接，演试机床的各种姿势。

（四）实训桌：桌体为铁质两层亚光密纹喷塑，桌面防火安全、防潮、耐磨高相对密度板

。三、实训项目与目的

1、了解常见低压电气设备的机构、基本原理；

2、通过观查机床仿真模拟运动，了解机床的真实运动情况；

3、把握机床家用电器控制基本原理及各种保护设备；

4、把握机床普遍常见故障产生部分状况及清除方式。
