一、设备主要参数：
工作开关电源：AC220V±10%50Hz工作环境：环境环境温度范围为-20℃～+45℃相对环境湿度：〈85%安全保护：具有走电全自动保护设备
二、试验项目：
1、消防安全控制系统布线及布线试验
2．消防安全警报单点处理试验
3．消防安全控制系统情况仿真模拟试验
4．火灾事故安全事故广播节目及火灾事故通信系统的使用
5．电子编码器的使用与编码6．消防安全控制系统消防安全联动仿真模拟试验
三、特点要求：
1、系统设计开放灵活，学生能够自主设计消防安全警报系统及联动系统
2．选用著名品牌产品，具有很高的好用性与通用性性
3．系统选用消防安全系统比较流行的系统总线结构
4．系统不但具有消防安全联动控制系统，并且也有消防安全广播节目系统及消防安全通信系统
5．系统除了常见的消防安全检测器外，还配备了光线感烟检测器，试验更为便捷
6．系统能够与其他喷淋救火实训设备产生联动
四、设备组成：

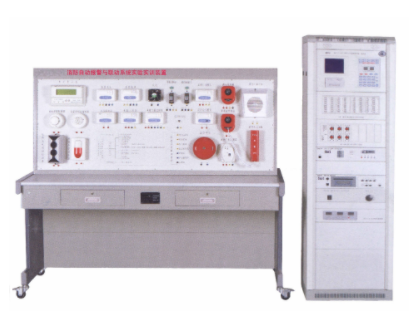

试验桌：铁质亚光密纹喷塑结构，桌面为防火安全、防潮、耐磨高相对密度板，结构牢固，长方体封闭式式结构，配有两个大抽屉、柜门。桌面用以组装开关电源控制屏。试验桌配有四个万向轮和四个固定不动调整机构，有利于移动和固定不动。
火灾事故警报控制柜：控制柜主要由消防安全控制器和广播节目手机主机组成，模块化设计，具有作用强、容积大、配备灵活等特点；系统选用大显示屏中国汉字液晶显示屏显示，打印机可打印系统所有警报、常见故障及各类操作的中国汉字信息；具有全方位的现场程序编写能力，最大容积为4845个系统总线制警报联动控制点。控制器可与电源开关量、仿真模拟量、智能化型火灾事故检测器和控制模块及多线制控制盘联接，进而组成一个集系统总线、多线于一身的警报联动一体化控制器。
多线制联动控制盘：与转换模块一起使用，进行对消防安全泵、风机等关键设备的控制，控制盘可控制14路设备，占有一个系统总线详细地址编码点。具有导出端短路故障、断路检验作用，并有相应的灯光效果标示
火灾事故显示盘：火灾事故显示盘是用单片机设计设计开发的中国汉字式火灾事故显示盘，用于显示已报火警的检测器部位编号及；信息并同时传出声光警报数据信号。它通过RS一485系统总线与火灾事故警报控制器相接，处理并显示控制器传的数据。每路RS一485系统总线最多可配接64台火灾事故显示盘。
键入／导出模块：单键入模块用以接受消防安全联动设备键入的常开或常闭电源开关量数据信号，并将联动信息传回火灾事故报器。主要用以配接现场各种积极型设备如水流标示器、压力电源开关、部位电源开关、数据信号阀及能够送到开的外部联动设备等。这些设备姿势后，导出的姿势数据信号可由模块通过数据信号二系统总线送进火灾事故警报控制器开展警报，并可通过火灾事故警报控制器来联动其它有关设备的姿势。键入导出控制模块则主要用以控制消防安全救火设备的运行或终止，同时向消防安全控制中心传输消防安全!备姿势与否的回应数据信号。
火灾事故警报检测器：火灾事故控制检测主要配有易燃汽体检测器、差定温感温检测器、光学感烟检测器、光线感烟检测
火灾事故广播节目及通信设备：火灾事故广播节目及通信系统主要由150W输出功率变大器、消防安全广播节目主机、广播节目音响、系统总线制消防安全手机主机、手机分机等构成。
自动消防报警联动系统的工作流程如下：
当外部监测设备（如烟感、温感、手报等设备）动作后，会给火灾自动报警主机传送报警信号源。
火灾报警系统收到信号后，自动联动外部设备启动（自动联动是根据火灾报警系统内的联动公式进行联动设备的）。
在一般情况下，消防联动系统可联动的部位包括：
消防警铃；
消防广播；
应急电源及指示灯转换启动；
消防电梯迫降等外部设备启动；
联动防火卷帘门迫降；
联动消防排烟风机及防火阀启动；
联动消防预作用阀动作，喷淋系统启动扑灭火源。
具体联动步骤包括：火灾时感烟探测器探测到烟雾；探测器的探测信号传输到消防控制室的火灾报警控制器上；火灾控制器接到报警信号后发出指令给火灾区域（或火灾层及火灾上下层）的声光报警器或警铃，使其发出火灾报警声；广播切换至火灾状态下并发出应急疏散录音；火灾控制器接到信息后同时发出指令使电梯迫降到一层；同时发出指令使防火卷帘门、排烟风机、正压送风机运转及排烟口（执行机构）、风口（合用前室送风口的执行机构）同步打开；自动切换电源，即切断非消防电源，应急照明和应急指示灯亮；当火源的燃烧温度达到68摄氏度时，消防喷淋水银柱炸裂，喷淋头排气/洒水；洒水后，控制器监视水流指示器、压力开关动作后，消防预作用阀（干湿/湿式）动作，并发出指令控制喷淋泵启动，持续向喷淋管道供水扑灭火源。
