一、系统简述
本实训设备能相互配合智能化建筑楼宇供配电设备系统相关课程内容，开展相关供配电设备低压部分的实训教学，能够让学生了解楼宇中供配电设备基本结构，了解供配电设备监管系统，把握供配电设备子系统在楼宇全自动化系统中的应用。该设备能满足“智能化建筑”、“建筑电气设备”、“楼宇全自动化”等学科的实训教学要求。可用于各类职业类型教育培训机构的教学。
二、系统特点
1、选用楼宇中典型供配电设备形式
2.选用DDC收集控制模块实现对配电设备系统中各类数据的收集与电源开关控制
3.选用优秀LonWorks系统总线通讯协议书组网，具有典型的代表性
4.配置上位机监管系统，可实时监管供配电设备网络结构
三、技术主要参数
1、键入开关电源：三相四线～380V±10%50Hz
2.环境环境温度：-10℃～+45℃
3.设备容积：＜5kVA
4.安全保护：具有走电保护
四、实训项目
1、仪表设备实训项目
(1)常见配电设备设备认知能力与应用
(2)电量传感器器认知能力与应用
2.配电线路组装、调节和运作
(1)智能化建筑的供电系统运作配电线路建立与操作
(2)典型楼房配电设备运作配电线路建立与操作
（3）供配电设备系统中运作配电线路情况的现场监测、抄表和控制
3.供配电设备全自动化设备认知能力和运作控制
（1）备自投联动运作控制和调节
（2）紧急开关电源配电设备配电线路运作和联动控制
（3）配电设备配电线路输出功率因数赔偿运作控制
4.供配电设备系统综合控制运作
（1）供配电设备监管系统运作生产调度
（2）与消防安全全自动报警系统的联动控制
五、基本配备

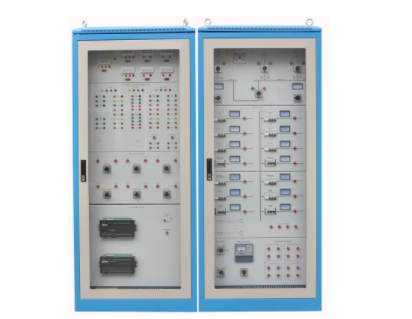

1、控制屏柜由楼宇供配电设备配电线路构成，并设定控制家用电器：小型断路器等，现场设定仪表精确测量模块，开展电压和电流量显示，选用智能化电量收集模块进行多种电量的收集：电压、电流量输出功率、电磁能等，并通过系统总线进行上位机的各路电量显示。
2.下位机系统下位机系统选用DDC控制器，实现现场数据的收集和电源开关控制，并通过LonWorks系统总线与上位机系统通讯。
3.上位机监管系统配置监管系统软件，实现对供配电设备系统的远程控制监管，实现断路器的消防安全联动控制，各配电线路电量主要参数的监控。
楼宇供配电系统主要由高压配电柜、低压配电柜、电力变压器、空调动力配电柜、应急柴油发电机组和直流操作柜组成。此外，楼宇自控变配电柜的监测内容包括变压器监测、配电柜检测、动力配电箱监测以及柴油发电机组检测。
更多关于楼宇供配电系统的信息，建议咨询电气工程师或查阅相关文献资料。
