填料吸收实验装置

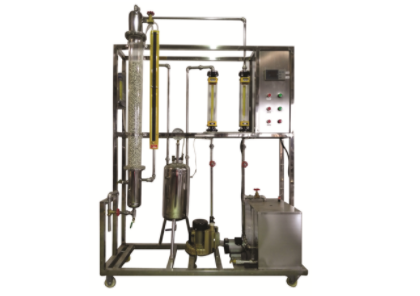

KCHYM-23型填料吸收实验装置

装置特性

1、全部装置美观大方空气，构造设计合理，层次感强，可以集中体现智能化实验装置这个概念。

2、机器设备总体为自行式框架剪力墙，并安装有束缚脚，有利于全面的拆装维修和运送。

3、全套机器设备去掉材料外全部采用工业级304不锈钢板生产制造，全部武器装备均开展细致打磨抛光，展现了全部装置工艺完美性。

4、全塔气液接触状况可视性。

5、本实验装置选用二氧化碳——水管理体系。CO2汽体无气味、无毒性、便宜，因此气体吸收实验常挑选CO2做为溶液成分。

6、塔中间有液态再分布器，塔底部有槽体式填料支撑装置。填料塔底部有液封装置，以防止气体泄露。

7、装置设计方案可360度观查，完成多方位教学和实验。

装置作用

1、掌握填料消化吸收塔的结构、流程和操作步骤。

2、观查填料脱硫塔的流体动力学个人行为并测量在干、湿填料状况下填料压合降与空塔气速之间的关系。

3、测量总传质系数Kya，充分了解其相关因素。

结构参数

高效液相容积传质系数 ：0.006—0.02（ m/s）。

气体流量：0.4～4.0m3/h。

二氧化碳流量：0.16～1.6L/min。

填料塔压降：0.6—1.5KPa；常温下、自然压实际操作。

公共设施

水：装置内置304不锈钢保温水箱，联接饮用水。实验时经离心水泵进到脱硫塔，重复利用。

电：工作电压AC220V，输出功率1.5KW，规范单相电三线制。每一个实验室需配备1~2个接地点（快速地及信号地）。

气：气体来源于离心风机（内置气动阀门），CO2来源于气体钢瓶。

实验原材料：水-- CO2。

外配机器设备：二氧化碳钢瓶及调压阀、化学分析仪。（客户自制）

关键设备

夹层玻璃填料脱硫塔：,内窗φ10×10mm拉西环不锈钢板填料；填料塔公称直径 D=90mm。

脱硫塔填料层有效高度Z＝800mm。

LZB-3 CO2电机转子流量计： 流量范畴 0.16～1.6L/min 。

LZB-15 气体电机转子流量计：流量范畴0.4～4.0m3/h。

LZB-15水电机转子流量计：流量范畴16～160L/h。

宇电AI702M多通道环境温度数据显示仪表。

压差表：U型压差表，观查左右塔压降转变。

混和稳压罐：304不锈钢加工，对空气和二氧化碳气体充分混合、稳压管后键入脱硫塔

风机：漩涡气泵,输出功率 250W，较大流量30m3/h。

不锈钢板增压水泵：输出功率90W，较大流量1m3/h。

家用电器：交流接触器、开关、漏电保护器气体开关。

304不锈钢钢管路、管材及闸阀。

304不锈钢板仪表柜：测控技术、电气设备在实验架子上。

304不锈钢材料架构1500*500*2000mm(长×宽×高)，带万向轮及束缚脚。
