单管升膜蒸发实验装置

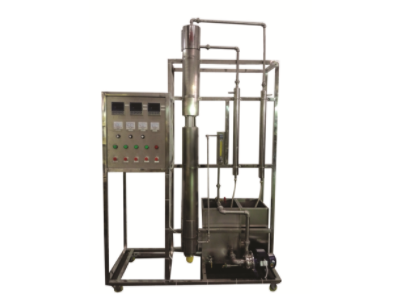

KCHYM-26型单管升膜蒸发实验装置

设备作用

1、 观查液体水在升膜空调蒸发器里的流动性情况（泡状流、弹型流、拌和流和环形流）。

2、 精确测量在各个流形中的对流传热系数及水蒸汽的干燥度。

结构参数

导热系数：1000-5000 ( w/m.2.oC)。液体流量：4~40L/h、自然压实际操作。

公共设施

水：设备内置不锈钢储水箱，联接饮用水。试验时经离心水泵进到检测管道，重复利用。

电：工作电压AC220V，功率2.5KW，规范单相电三线制。每一个试验室需配备1~2个接地点（快速地及信号地）。

试验原材料：清理饮用水，外配机器设备：无。

关键设备

304不锈钢加热釜：功率2.0KW，可调，带保温层。

304不锈钢加温段：φ22*750mm，功率0.2KW可调，带保温层。

夹层玻璃观察段 长短100mm硼硅玻璃窗口。

304不锈钢精确测量段：φ18*500mm，功率0.2KW可调，带保温层。

304不锈钢液态冷却塔：列管冷凝器，换热量0.1m2 。

304不锈钢蒸气冷却器：列管冷凝器，换热量0.1m2 。

LZB-10流量计：流量范围6～60L/h 。

不锈钢离心水泵 1台。

不锈钢储水箱 1台。

冷却循环水出入口温度 1支。

主体温度、边界层温度热电阻3支。

宇电AI702M多通道数据温度显示仪表。

宇电AI518温度温度控制仪（带手动式作用）。

304不锈钢仪表柜：测控技术、电气设备在实验架子上。

304不锈钢材料架构1500*500*2000mm(长×宽×高)，带万向轮及束缚脚。
