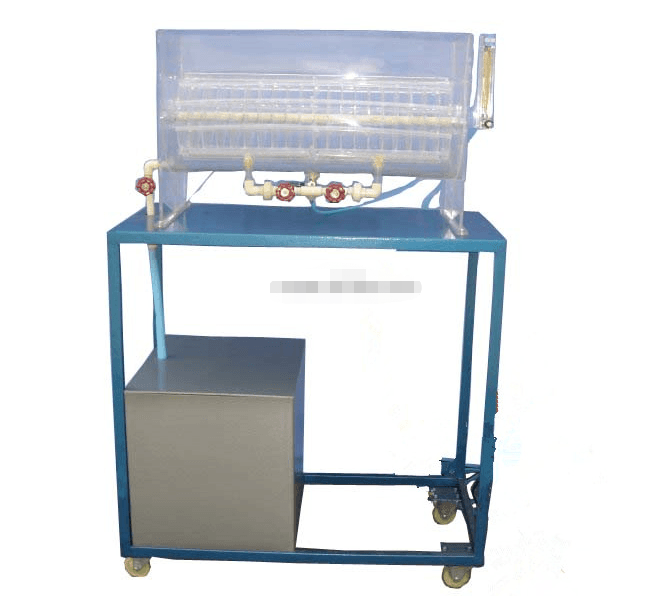

V型滤池

机器设备特性：

1.机器设备空间布局合理、美观，构造清楚，层次感强。

2.V型滤池为全透明有机玻璃生产制造，可查看废水在各个安全通道里的运行状况。

研究目的：

1.掌握V型滤池的结构和基本原理。

2.仔细观察过虑全过程、反冲洗全过程、把握V型滤池工作原理及操作步骤。

关键配备：

流量计、液体流量计、水全自动反冲洗设备、三角配水槽、反冲洗出水槽、 PVC冷水箱、不锈钢板进水泵、气压表、过虑滤帽、过滤材料（石英沙）、不锈钢台架、电器控制箱。

性能参数：

1.工作温度：5℃～40℃，配电设备220V，500W。

2.池体为有机玻璃单格V形滤池：规格560×440×480mm，高品质有机玻璃材料。

3.气冲洗抗压强度：15～20L/ s·m2；冲洗时长3min；水冲洗抗压强度：8～10L/ s·m2；冲洗时长4~5min。

4.流量计量与调整： 流量计，气体压力：LZB-15（0.4～4m3/h），液体流量：LZS-15（60～600L/h）。

5.水泵：设计流量1m3/h，输出功率370W，水泵扬程15m。

6.气压表：测量范围0～0.6MPa。

7.储水箱：规格600×490×490mm，高品质PVC材料。

8.架构为304金属材质，结构紧凑，外观设计美观，操作简便。

9. 尺寸：800×900×1600mm，架构成可移动设计方案，带万向轮及束缚脚。
