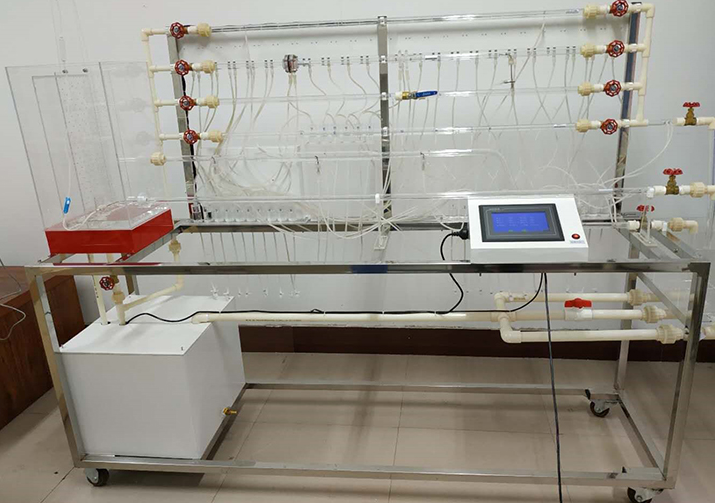

流体动力学综合性实验装置

流体动力学综合性实验装置

化工厂生产实践是可以使化工专业学生们夯实本身化工厂集中学习、提升其具体出手能力与操作过程能力的有效方式。化工制造行业是一种危险因素相对较高的领域，很多化工厂为对潜在性风险开展避开，一般情况下不愿意接受没毕业学生们来企实习。此类环境下，虚拟仿真实训的现场生产实践方法应时而生，学生们可以利用虚拟仿真实训来合理提高自身操作过程能力，尽量减少安全隐患的产生。

1、尺寸： 2200×600×1900mm

2、工作标准电压：220V 输出功率：不大于200W

3、适用范围：可测量雷洛、伯勤奋、沿程阻力系数和突扩、突缩、闸阀部分阻力系数、可以进行填料、文丘里管和皮托管流量系数的实验。

4、关键配备：

移动不锈钢板试验台、蓄水箱；雷洛测试管；伯努利测试管；沿程阻力系数测试管；突扩、突缩测试管；闸阀部分阻力系数测试管；孔板流量计测试管；文丘里流量计测试管；和皮托管测试管；测销钉立即表明总水头线与U形管水头线；液位传感器24套、空气流量计4套、温度感应器1套、触摸显示屏、测销钉。

5、软件环境：常温下，空气湿度：≤90%RH，开关电源：220V/50Hz。

6、雷洛管：长1400mm、内径14mm，有机玻璃。

7、伯努利管：全长1350mm、内径14mm和φ27mm，有机玻璃管制做，按两点法算出都各有转变点声响拉力。

8、沿程阻力管：长1300mm、内径φ14mm，有机玻璃制做，两测压仪点之间的距离：1000mm。

9、局部阻力管：长1300mm、内径φ14mm和φ20mm，有机玻璃制做。

10、孔板流量计测试管：内径φ14mm和φ8mm

11、文丘里流量计测试管：内径φ14mm和φ8mm。

12、离心水泵

输出功率：200W

总流量：5580L/h

水泵扬程：4米

出水量规格φ24.5mm上下起伏5mm

13、试验储水箱：有机玻璃做成，35L ，上用标示液盒。

14、蓄水箱：容量约60L ，PVC板焊制而成。

15、试验所使用的液体-水是全循环设计。

16、同台实时同步总流量、流阻、工作压力、环境温度。

17、7寸内嵌式一体化触摸显示屏，MCGS内嵌式组态，具有强悍的图像显示和数据处理方法作用。
