智能消防系统实训装置

智能消防系统实训装置

一、系统概述

智能消防系统实训装置是根据《建筑消防设计规范》开展技术标准,该系统具有消防安全控制联动核心、消防喷水灭火系统典型性构造，就能完成火灾探测，初期检测，消防报警系统，当场救火，同时还可以清晰的展示喷洒灭火系统的常见设备组成和系统原理，通过该装置操作学习培训，学生能够对房屋中洒水灭火系统的构造有一个深入的了解，自动喷淋系统与联动动控制核心系统进行连接网络控制，探测仪与联动核心连接完成手自动控制；彻底完成现智能化系统大厦设计方案，把握房屋建筑内部结构关键救火设备的应用，了解房屋中湿式报警阀、水流指示器、工作压力开关等救火设备的结构和基本原理，掌握消防安全控制中心联动操作与设定，能与广播节目电话中心的控制与操作设定，掌握当代建筑安全联动设备系统原理和调节，了解消防安全的控制原理和工作过程。它适用学习培训《工程建筑灭火系统》、《楼宇给排水系统》、《房屋消防安全控制系统软件》等专业课的中高职院校的实训课程。

二、系统特点

1、具备试验性喷洒运行作用，当全自动控制系统软件出现异常时，可手动式运行稳压泵

2、自身内置控制器，可以实现当地控制，也可以完成消防报警联动控制

3、实体模型框架和储水箱等主要部件全部使用不锈钢板元器件，确保不生锈、不容易衰老

4、稳压泵和稳压罐等核心设备各自选用著名设备，沉稳型强

5、湿式报警阀、水流指示器、工作压力开关等设备顺利通过我国强制性产品认证

7、单片机设计数据采集系统

三、标准配置及主要参数

1.喷洒灭火系统配备

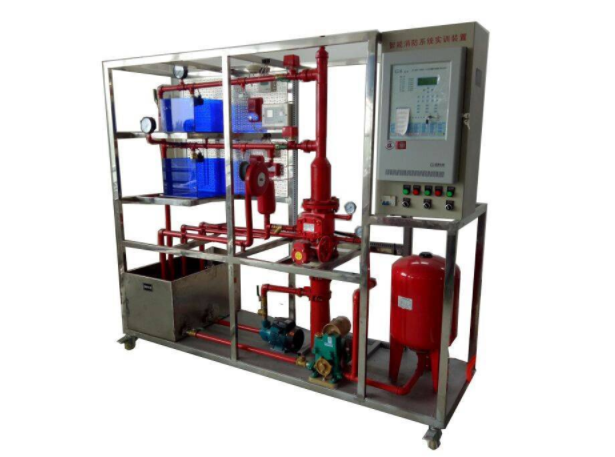

实体模型框架和储水箱等主要部件全部使用不锈钢板元器件，确保不生锈、不容易衰老，仿真模拟双层大厦喷洒灭火系统；实体模型系统软件主要是由喷洒水泵、稳压罐、湿式报警阀、水力警铃、延时继电器、工作压力开关、水流指示器、封闭式喷头、实验阀、火灾探测系统、火灾报警系统等典型性洒水救火设备组成，能栩栩如生仿真模拟大厦里面的水灭火系统的常见构造。

喷洒水泵：总数1台输出功率 750W 水泵扬程：30米总流量:8立方/钟头

上位水泵仿真模拟稳压罐：总数1台容量50升，输出功率 750W水泵扬程：30米，0.3MP

湿式报警阀：总数1台规格：Ф100mm额定工作压力1.2MPa

玻璃弹珠喷嘴：总数6个68℃温级

水流指示器：总数2个敏感度15L-37.5L/min

感烟探测器：1个，系统总线编号型，报案电流量小2MA一般浓烟体浓渡级别

烟感探测器：1个系统总线编号型，报案电流量小2MA、68℃温级

2、开关电源控制屏

给予交流电：单相异步电机220V 50Hz，含有过电流保护

3、消防报警系统控制器(联动型)

(1)选用192×64点阵式液晶显示屏，可同屏显示4行12列中国汉字信息内容

(2)能够当场编写系统总线设备的区、层、情况、种类、安装方式等相关信息

(3)256条事件记录，纪录控制器运行中的各种各样事情，可以随时查看

(4)能够当场编写联动公式计算

(5)2个系统总线控制回路，可联接254个当场元器件

(6)1个 RS485 通讯口，用以同输入输出模块、设备操作盘、救火控制盘开展通信，能接16台输入输出模块；2台设备操作盘；4台（8区）救火控制盘

5、探测仪

配置可燃气体探测器、智能光电感烟探测器和差恒温火灾探测系统等三种探测仪。

6、输入模块、控制控制模块输入模块

主要运用于工作压力开关等信号检测，控制控制模块主要运用于控制排烟防火阀、送风阀、电动卷帘门等设备。

7、联动盘当场插口

(1)三线控制，布线一部分简约便捷，真正实现起停回应作用；

(2)二种导出控制方法供选择，脉冲信号输出和脉冲输出。

8、手动报警按钮

遇到火灾时，按住有机玻璃板片，按键火警示灯照亮，并向控制器传出火警信号；

9、消防栓按钮

火灾发生时按住压片糖果控制器报案，照亮火灾显示灯(红)，与此同时导出一组外控空触点，运行消防水泵时，连接启泵回应数据信号，启泵显示灯照亮(翠绿色)，校准时，滚下滚动盖，按住复位开关。

10、声光报警、警报器

当场发生火灾事故收到控制数据信号后，传出浓烈的响声警报器数据信号，从而达到提示现场人员留意的效果。

三、性能参数

1、键入开关电源：单相电三线～220V±10% 50Hz

2、工作温度： 4℃～ 45℃

3、设备容积：＜3000kVA

4、尺寸：2200mm×680mm×2000mm

5、安全防护：具备走电自动保护装置

四、实训课程

1.体系结构与设备了解

2.喷洒灭火系统模拟仿真软件安装与应用

3.喷洒灭火系统伺应情况操作

4.喷洒灭火系统调节

5.火灾探测与消防报警系统

6.喷洒救火操作

7.喷洒救火监控软件安装和应用

8.自动喷淋系统系统融合操作练习

9；消防喷水手自动控制的实践

10．消防设施模块功效与连接

11；火灾事故真正演试实践

12，喷洒灭火系统与火灾报警系统联动

13消防安全联动动主机设定

14消防安全联动主机联动程序编写

15.消防安全探测器的用与编
