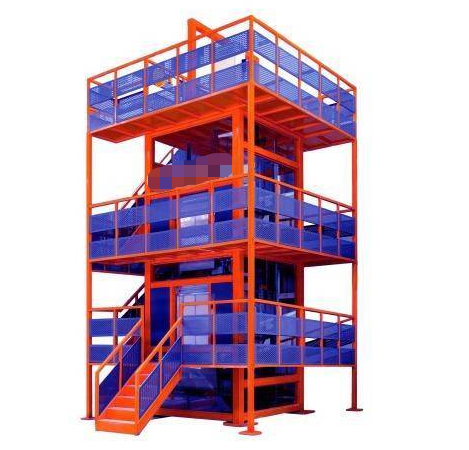

电梯安装维修与保养实训考评装置
一、产品简介
1、电梯安装维修与保养实训考评装置适用于各种高职院校和职业学校的电梯加装与设备维护、楼宇智能化、机电自动化等电梯轿厢对口专业及其职业技能鉴定中心和岗位培训组织。
2、电梯安装维修与保养实训考评装置由真实构件构成，滑轨、轿厢、厅门、轿厢门、电梯限速器、对重装置等都是采用真实构件或配套组织。操纵部分采用全数字化的微机控制系统（VVVF），减速机选用永磁同步电动机推动，与此同时配套设施有明确的故障原因设定。
3、学生们能通过故障问题在装置上检验查找常见故障点的位置，并把它修补，还可以根据电梯轿厢定期维护的需要对电梯设备相对应部分进行检测与修复。以在该实训装置里的实训，让学生可以更好的学习与把握电梯设备设备维护技术以及专业技能。尤其定制的门吊，为教师在实训中对学生教学与具体指导带来了十分方便的渠道。
二、功能特性
1、本机器设备彻底选用真正电梯设备机构与构件构成，主要是由曳引机系统软件、导向系统、轿厢系统软件、门系统软件、重量平衡系统软件、电力拖动系统、自动控制系统及安全防护系统软件。
曳引机系统软件：主要是由减速机、曳引机镀锌钢丝绳、驱动轮、反绳轮等构成；减速机由永磁同步电动机、制动系统、减速器等构成，为电梯设备运作增加动力。曳引机镀锌钢丝绳联接轿厢和对重，推动轿厢调节。
导向系统：主要是由滑轨、导靴、导轨支架等构成；导靴安装于轿厢和对重架子上，与直线导轨相互配合，强制性轿厢和滑轨健身运动于滑轨上；导轨架关键起支撑点滑轨的功效。
轿厢系统软件：由轿厢架与轿厢体（轿壁、轿顶、轿底及操纵箱等）组成。
门系统软件：由轿厢门、层门、开门吊、防盗锁装置等构成。
重量平衡系统软件：由对重和对重块装置等构成。
电力拖动系统：由供配电系统、曳引机电机、速度反馈装置、变速装置等构成；关键增加动力，完成电梯轿厢变速操纵。
自动控制系统：由控制装置、部位表明装置、控制箱、平层装置、选层器等构成。
安全防护系统软件：构成：主要是由电梯限速器、安全钳、油压缓冲器、端站维护装置等构成。确保电梯安全使用，避免一切安全事故；
2、为了能尽量体现出机器设备的真实有效，钢结构支架的仿真模拟电梯井，真实电梯轿厢机构与构件，模拟出电梯轿厢真正的工作氛围。来源于真正、高过真正设计理念，公开、全透明的设计思路，为课堂教学带来了真正、方便快捷的实训服务平台。
3、传统课堂实训机器设备仅仅单纯进行院校基础理论认证性实训而有意生产设计的商品，导致课堂教学练习与实际应用相脱轨的情况。该产品采用永磁同步电动机推动，操纵部分采用全数字化的微机控制系统（VVVF）全部装置选用真实构件构成，滑轨、轿厢、厅门、轿厢门、电梯限速器、对重装置等都是采用真实构件或配套组织，机器设备真正贴合实际、是方便快捷的实训服务平台，符合实际当场化相关工作的规范。
4、一体化自动控制系统、紧凑的机械机构、多种的安全防护、开放式教育平台，真正、方便快捷的实训服务平台，符合实际工业生产当场化规范化的规范。
5、为开放式教学目标，通常是提高学生的具体操作能力。为了确保人员的安全性，本设施配有制动系统、电梯限速器—安全钳、上下极限开关、门联锁机械设备—电气设备连动、变向开关、维修开关、油压缓冲器、护栏、断相、错相同多种安全性保障措施；保证教学环节安全性、稳定性。
6、实训桌由规范铝合金型材构建，铝型材表层根据电钝化处理，别具一格、坚固耐用。桌面上采用高密度板材，构造牢固，造型设计别具一格；配有两个柜子，用以摆放工具及材料等。
7、电梯轿厢3D虚拟仿真教学交流平台
1）.适用用户与网站空间中自由飞翔、访问，与虚似零部件互动，依据办学点预置工作流程展现模拟仿真、互动交流具体内容。
2）.将工作情景、零部件，角色以虚拟的方式展现。融合响声、提醒、动漫，视频综合传递培训简讯。
3）.将工作情景、零部件，角色以虚拟的方式展现。融合响声、提醒、动漫，视频综合传递培训简讯。
4）公布测试邀约，依据预置优化算法对于解题时间以及完成状况测算评分，发布考试分数。
5）在三维空间中通过智能标志指导学生进行下一步实际操作。
6）精确测量三维空间中二点的实际位置；应用磁感线锤，精确测量电梯配件的垂直角度；应用水平仪，精确测量电梯配件的平整度。
7）自动识别物件、情景情况，并提醒情况状况，检验零件的安装方式，间距，正确与否。
8）应用扳子、内六角对螺栓实现拧紧，并实时同步现阶段扭矩值。
五、实训新项目
1、曳引机电机变频驱动操纵电路检测调整及常见故障查找实训；
2、减速机制动系统机械设备调整及常见故障查找实训；
3、轿厢门电机变频调速器驱动控制电路检测调整及常见故障查找实训；
4、电梯限速器姿势调整实训；
5、电梯限速器姿势操纵电路检测即常见故障查找实训；
6、安全钳调整检验调整实训；
7、安全钳传动装置调整检验调整实训；
8、轿厢门传动装置调整、维护保养、常见故障查找及排除实训；
9、轿厢门控制电路故障查找及排除实训；
10、厅门传动装置调整、维护保养、常见故障查找及排除实训；
11、厅门操纵电路故障查找及排除实训；
12、轿厢滑轨检验、调整实训；
13、对重滑轨检验、调整实训；
14、导靴与滑轨的检测、调整实训；
15、平层装置调整及控制电路故障查找及排除实训；
16、楼房轿厢招唤箱调整及控制电路故障查找及排除实训；
17、轿内按键操纵箱操纵电路故障查找及排除实训；
18、指层广告灯箱操纵电路故障查找及排除实训；
19、轿顶检修箱操纵电路故障查找及排除实训；
20、上方极限值部位维护装置操纵电路故障查找及排除实训；
21、下方极限值部位维护装置操纵电路故障查找及排除实训；
22、照明控制系统电路故障查找及排除实训；
23、通信电路故障查找及排除实训；
24、微机控制电路故障查找及排除实训；
25、开关电源电路故障查找及排除实训；
二、性能参数
1. 工作电源：三相五线制AC380V/220V±7.5%，直流50Hz
2. 机器设备规格：4500×4500×8000mm（长×宽×高）
3. 电梯井道尺寸：2300×2300mm（长×宽）
4. 轿厢净尺寸：1200×1200×1400mm（宽×深×高）
3. 厅门净尺寸：700×1100mm（宽×高）
4. 起升高度：2500mm
5. 额定速度：0.3m/s
6. 中分刘海开门形式
7. 集选变频驱动方法
8. 安全性保障措施：接地系统、过电流、负载、漏电保护器及防摔、防滑保护功能，符合我国电梯轿厢有关的规范。
9. 功率损耗≤5.5KW
