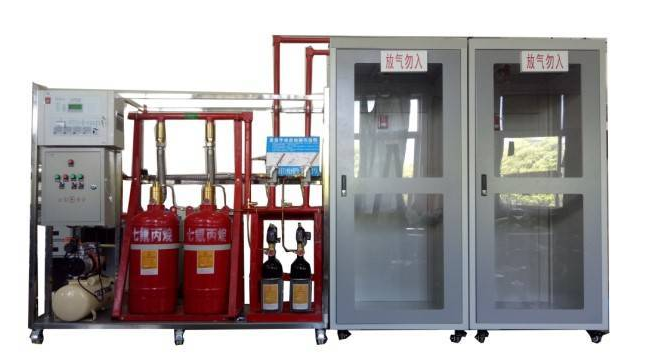

气体灭火系统实训装置

汽体灭火系统实践装置

一、系统构成简述：

1.基本概念及灭火方法：

汽体灭火系统实践装置依据规范标准系统采用全吞没的模块单独系统和组成分派系统二种构成方法。模块单独系统是通过一套灭火剂贮存装置相匹配一套管道网系统，防护一个安全防护区域内的方式。组成系统是通过一套灭火剂贮存装置相匹配多套管道网系统，维护2个上安全防护区域内的构成形式。

2.系统构成：

管网七氟丙烷灭火装置、管道网、汽体灭火控制器、火灾探测系统、声光报警、放空气显示灯、紧急启停按钮、外接设备开关电源等构成详细的自动灭火系统。

二、控制方法：

本系统主要包括全自动、手动式、机械设备紧急手动式和应急启动/终止四种控制方法。

（1）自动控制系统方法：本灭火控制器装有感烟火灾探测器和恒温式感温火灾探测器。控制器上面有控制方法挑选锁，当把它放置“全自动”位置时，灭火控制器处在自动控制系统情况。当只有一种探测仪传出火灾事故数据信号时，控制器即传出火灾光控数据信号，通报有异常现象产生，且不启动灭火装置释放出来灭火剂。如须经启动灭火装置灭火时，可按住“应急启动按键”，就可以启动灭火装置释放出来灭火剂，执行灭火。当二种探测仪与此同时传出火灾事故数据信号时，控制器传出火灾事故声、数据信号，通告有事故发生，相关人员应撤离现场，并发出连动命令，关掉离心风机、排烟防火阀等连动机器设备，经过一段时间延迟后，即传出灭火命令，打开继电器，启动汽体打开容器阀，释放出来灭火剂，执行灭火；如果在报案时发现不用启动灭火装置，可按住自然保护区以外或控制控制面板里的“紧急停机按扭”，就可以停止操纵灭火命令的产生，不启动灭火装置，释放出来灭火剂，执行灭火。

（2）手动操作方法：将控制器里的控制方法挑选锁放置“手动式”位置时，灭火控制器处在手动操作。

情况。这时候，当感烟探测器传出火警信号时，控制器即传出火灾事故声、光报警系统，且不启动灭火装置，须经工作人员观查，确定火灾事故已发生的时候，可按住自然保护区外或控制器控制面板里的“应急启动按键”，就可以启动灭火装置，释放出来灭火剂，执行灭火。但报警系统仍然存在。

不管装置处在全自动或手动式情况，启动一切应急启动按扭，都可以启动灭火装置，释放出来灭火剂，执行灭火。与此同时控制器马上进入灭火报案情况。

（3）紧急机械设备启动工作模式：用以控制器无效时，当值守工作人员判定为火灾发生时，应该马上通告当场所有人员撤离现场，在确认所有人员撤离现场后，即可按下列流程执行紧急机械设备启动；①手动式关掉连动机器设备并关闭电源。②打开相匹配自然保护区选择阀。③组合或逐一打开相匹配自然保护区储储气瓶里的容器阀，立刻执行灭火。

（4）应急启动/停止运行方法：用以紧急状况。状况一，当值守工作人员发觉火灾而时汽体灭火控制器未传出声光报警器数据信号时，应该马上通告当场所有人员撤离现场，在确认所有人员撤离现场后，才能按住应急启动/停止按钮，系统马上执行灭火实际操作；状况二，当汽体灭火控制器传出声光报警器数据信号时并正处在延迟阶段时，若发现是无报火警时可直接按住应急启动/停止按钮，系统将暂停执行灭火实际操作防止不必要的麻烦。

三、系统性能指标：

1.系统灭火方法：全吞没，单区保护面积：20m2；

2.系统公称压力压力(20℃)：一级为2.5MPa、

3.系统应用压力：一级为4.2MPa、

4.系统应用压力：一级为2.0MPa、

5.灭火剂充灌相对密度：一级为≤1120kg/m3；

6.仿真模拟启动瓶充灌工作压力(20℃)：4.0MPa；

7.喷嘴设计方案压力：一级≥0.6MPa；单根喷嘴保护半径R：喷头安装相对高度＜1.5m时，R≤4.5m；喷头安装相对高度＞1.5m时，R≤7.5m。

8.喷嘴维护相对高度：组装相对高度h≤6.5m；组装相对高度h≥0.3m

9.系统有延迟启动作用：延迟30S；

10.灭火剂喷涌时长：≤10s；

11.灭火系统工作中工作温度：0℃~ 50℃；

12.系统启动方法：全自动、电气设备手动式、机械设备紧急手动控制；

13.系统启动开关电源：DC24V±3V、1.1A；

14.仿真模拟灭火剂存储瓶规格型号：30L、

四、产品型号：

1.工作标准电压：单相电三线220V±5% 50Hz

2.整个设备容积：＜1500W

3.外观规格：2000×1000×1800cm
