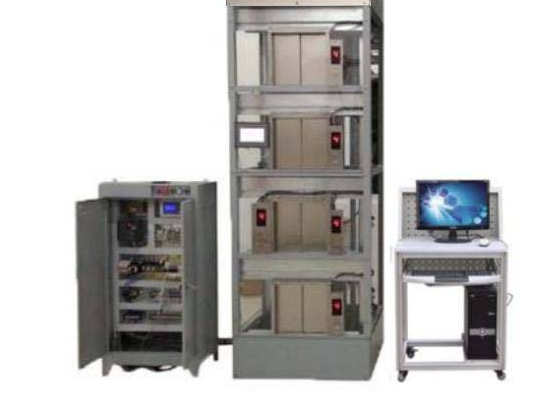

智能电梯装调与检修设备
一、产品概述：
智能电梯装调与检修设备，是专门针对高职院校开设置的机电一体化、机电一体化、机械制造与自动化等相关专业而研制出，设备依据智能建筑上调节电梯机构按照一定的占比变小设计方案，常用机器设备、元器件和实际电梯基本一致，选用槽钢方管框架剪力墙一体化设计，正脸应用透明有机玻璃控制面板，融低压电器、PLC、交流电机调速、智能人机对战、传感器检验、视频监控系统、智能评价系统相当于一体，完成智能电梯繁杂的开关量控制、时序逻辑控制。通过该装置实际操作练习可考评学生们把握智能电梯的装调和维护综合素养，如电梯呼梯盒的组装、电梯井信息系统的组装、平层开关检验部位调节、门吊结构调整、电气设备控制柜的元器件组装、布线、变频器参数设定、PLC编程与调节、电梯群控系统作用调节、电梯故障处理、运行管理等，除开达到技术专业实训课程，还可以开展理论考试。
二、产品优势：
1.机器设备相对高度模拟仿真，按实际电梯缩小比例设计方案，包括电梯所有因素，电梯为四层，极度3米。
2.全透明总体设计，电梯内部构造、运作全过程一目了然。使学生能够很形象化、深入了解、把握电梯的构造以及姿势基本原理。
3.机器设备为二座四层群控系统电梯或是独立一台电梯，每一部电梯系统软件都由一台PLC控制，PLC之间通过485通讯模块互换数据信息，电梯电销统一管理，贴近现实中房屋电梯控制。学生用本设备实践，不但可以训练单座电梯控制、提升故障检测与清除水平，还能够学习培训电梯群控系统技术性。
4.智能电梯具备设备故障设置和智能常见故障设定二种设定方法，方便用户实际操作。
三、技术规格：
1.键入开关电源：三相五线制AC380V±10% 50Hz；
2.办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜4000m；
3.设备容积：＜2kVA；
4.整个设备规格（目标 控制柜 写字桌）：4400mm×860mm×3000mm；
5.每台电梯规格：980mm×8600mm×3000mm；
6．控制方法：开关量/数字信号双控开关及VVVF技术性；
DDC视频监控系统
7．安全性保障措施：具备接地系统、漏电保护器作用，安全系数符合相关的国家标准规范。
四、构造构成及功能：
智能电梯由电梯控制柜和电梯实体模型构成，能够实现按键控制、数据信号控制、集选控制、人机对换等服务，具备每台电梯单独学习培训或是两部电梯智能并接控制(模糊不清控制、权威专家控制)应用、电梯实时监控和故障检测。
电梯实体模型：包括驱动机构、轿厢及对重装置、导向系统、门吊组织、安全防护组织等构成。驱动机构由减速机（含有制动系统、减速器、驱动轮、工业生产伺服电机）、曳引机镀锌钢丝绳和钢丝绳扣组成等部位构成；导向系统由电梯井钢架结构、滑轨、导靴等构成；门吊组织由层门、层门、开闭店组织、安全触板、门框等部位构成；安全防护组织由超重设备、油压缓冲器、安全钳、速度限制保护设备等部位构成。
1、电梯井钢架结构：选用钢构架，等同于电梯残留的房屋建筑，为电梯给予支撑，固定不动滑轨。
2、减速机：坐落于钢架结构顶端，是电梯的动力系统。安装于两根承重墙上，主要是由下列组成：
（1）电机：鼠笼式三相异步电动机，选用变频式变压器(VVVF)驱动形式，电梯启动时，变频调速器使定子电流工作频率从极低频率开始，按控制规定上升到了额定频率，减速时，使转速比相对应从额定频率开始光滑地底降至零，完成电梯平层，确保了电梯运行平稳，仿真模拟真正电梯较好的舒适度。
（2）制动系统：在电梯插电运行时松闸，当电梯终止时制动系统并维持轿厢部位不会改变。
（3）减速机：选用齿轮杆减速机，具备密度高的、高效化、低噪声的特征。
（4）曳引轮：绳槽为半圆形槽，镀锌钢丝绳与绳轮中间借助滑动摩擦力完成轿厢健身运动。
（5）工业生产伺服电机：对轿厢的运转间距进行检验，完成精准定位。
3、滑轨：分别为轿厢滑轨和对重滑轨，确保轿厢与对重做垂直运动。
4、轿厢：由曳引机镀锌钢丝绳悬架，根据减速机另一端联接对重，在滑轨上运作，轿厢门边配有连锁加盟开关，应门关闭后电梯才可以运作。
5、对重：与轿厢联接，的作用是均衡轿厢重量。
6、层门：门边设有防盗锁开关，当层门关闭后，电梯才可以运行。
7、操纵箱：安装于电梯实体模型正脸左边，仿真模拟乘客在轿厢内选层信号输出设备，包含：数据显层器、选层按键、开门、闭店铵钮、方位显示灯。
8、电梯锁：坐落于电梯一层，电梯关闭后停靠在一层。
9、呼梯盒：安装好、下呼叫按钮，完成各楼的内部通话。
10、超速行驶安全防护：当电梯发生意外时，轿厢超速行驶或快速下降（如镀锌钢丝绳断裂，轿顶滚轮摆脱，减速机齿轮齿条合失效，电动机降低转速过高等因素），电梯限速器便会紧急停车，根据安全性钢缆及机械结构，推动安全钳姿势，使轿厢卡住滑轨上不会降落。
11、终端设备极限值开关安全防护：由稀土永磁传感器组成，给予轿厢停层部位信号的功率终端设备维护开关，传感器给予电梯运作终端设备数据信号，电梯超出它时，安全性回路及开关电源被断开，确保电梯不超过行程安排范畴。 12、门安全触板：在轿厢大门的边缘上，配有活动的安全触板。当门在关掉环节中，安全触板与旅客或阻碍物相接触的时候，碰触轿厢门边的轴体开关姿势，使门再次打开，防止安全事故。
13、门安全光栅维护：在轿厢大门的边缘上，配有三对检测传感器，检验层门间有物件时，门自始至终打开，防止安全事故。
14、门吊扭矩安全防护：门机带一定的扭矩与此同时关掉轿厢门和厅门。若有物件或人夹在门里时，就增强了闭店扭矩，使轿厢门和厅门全自动再次打开，从而减少安全事故。
15、油压缓冲器:当电梯因常见故障，导致轿厢或对重蹲底时（极限值开关维护无效），轿厢或对重碰撞扭簧油压缓冲器，由油压缓冲器消化吸收电梯能量，从而使得轿厢或对重安全性降速直到终止。
16、智能人机对战：选用TPC7062KX触摸显示屏,7寸宽屏幕超清表明，屏幕分辨率800×480，65535色数据真彩，用以表明电梯工作状态及服务信息。
电梯电气设备控制柜：包括可编控制器、变频调速器、低压电器（电磁阀、交流接触器、热继器、相序保护器）、智能评价系统等构成部分。
1.变频调速器：三菱FR-D740-1.5kW变频调速器。
2.可程序编程控制器：选用西门子系统CPU226服务器加扩展模块,控制电梯的工作状态，依据通话数据信号，对电梯的位置进行判断推理，随后得出运行指令，使电梯完成回复呼梯数据信号、自动关门等服务。
3.安全及防盗锁回路：由电磁阀回路构成，变向、防盗锁开关的通断决定安全及门锁回路的稳定是否，以便PLC分辨电梯是否处于运行状态。
4.评价系统：电梯具备手动式常见故障设置和智能故障设定二种设定方式，在其中智能评价系统由终端设备和上位机构成。智能考评终端设备由240×128点阵式蓝色背景背光灯液晶显示屏、PVC轻按电脑键盘、单片机设计、存储芯片、网线端口等构成，可单机版开展日历和时钟设置、考评时间设置、密码管理、常见故障设定，具备已设故和排除故障信息内容断电不遗失、误排档案信息、考评时间倒计时表明、剩下考评时长报案提醒等服务。智能考评上位机具备考卷管理方法、考试管理、学生们信息化管理、老师信息化管理、成绩录入等服务。
18、.每台电梯控制柜（每件机器设备含2个控制柜）器械明细
五、实训课程：
1、电梯组织安装与检测系统调节
2、电气设备控制柜的元器件安装与电路连接
3、变频器参数设定与使用
4、电梯控制程序流程PLC编程与调节
5、电梯群控系统作用调节
6、电梯故障处理（48个故障原因）
7、智能电梯监管运作和维护
