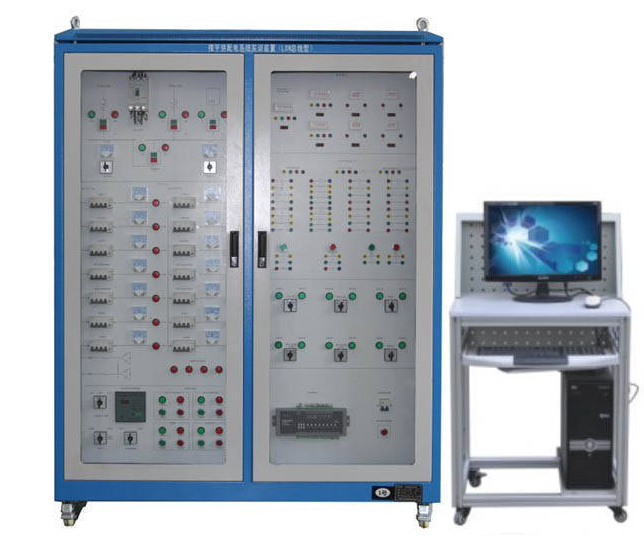

楼宇供配电系统实训装置，建筑电气实训室设备

房屋供配电系统实训设备（LON系统总线）

一、作用简述：

1.本实训系统有三部分组成：供配电系统硬件资源、供配电监控系统和实训一部分。

2.全部楼宇自动化系统中所有设备的供电系统由本实训设备给予。进线选用双路三相四线400V进线，正常运转时，由一路开关电源向所有电器设备供电系统，另一路为暗预留不资金投入运行，当运行开关电源发生故障时，另一路后备电源全自动资金投入。

3.通过一些电量传感器，对整个用电量系统软件的总体电量参数检测：进线三相电流和额定功率、配电设备母线槽三相电压和各电力线路电流量。

4.下位机一部分：选用DDC控制控制模块完成数据收集与控制，收集电量传感器检测的用电量，控制各隔离开关的分、重合闸。

5.上位机软件一部分：选用力控组态软件，与下位机DDC控制器选用LONWORKS系统总线通讯。上位机软件页面里可总体检测供配电系统构造，同时可实时分析和打印出各种用电量数据信息，同时可给予 对电力系统发生的常见故障报警并快速查找和采取相应措施。

6.楼宇智能配电设备电脑监控软件

1)具用可视化管理作用

2) 具备总供电系统电压、电流量、功率因素等

3)母线槽监管导通

4)楼房用电量支线任务电流量监管

5)大厦主干线分重合闸监管

6)用电量电量变化趋势

7)消防监控报案对话框

二、技术参数：

1.键入开关电源：三相四线（AC 380V±10% 50Hz）

2.办公环境：环境温度-10℃— 40℃ 空气湿度<85% 海拔高度<4000m

3.设备容积：<5.0kVA

4.尺寸：1500mm×700mm×1800mm

5.接地电阻：＞3MΩ

6.安全防护：具备走电全自动保护功能

三、实训新项目:

1.常见变电设备认知与运用

2.电量传感器认知与运用

3.建筑智能化的供电系统运行方法配电线路建立与实际操作

4.典型性楼房配电设备运行方法配电线路建立与实际操作

5.供配电系统中运行配电线路状态下的当场检测、抄水表和控制

6.备自投连动运行控制和调节

7.后备电源电力线路运行和连动控制

8.电力线路功率因数补偿运行控制

9.与消防安全消防报警系统的连动控制

10.供配电监控系统运行生产调度实训
