单片机开发综合实验装置-单片机实验室设备

单片机开发综合性实验设备

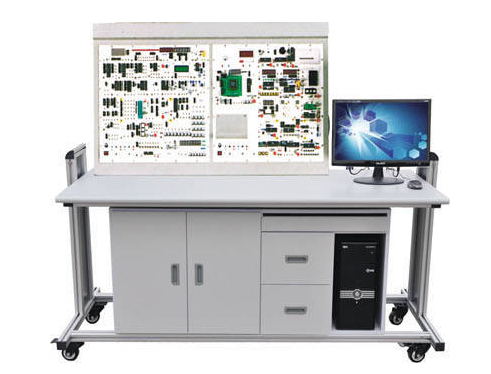

单片机开发综合性实验设备由控制屏、实验桌构成，根据本实验台可完成单片机的插口拓展、数据收集、资料显示、电脑键盘控制、计时器、打印机接口等实验，配备有烧录器。实验控制模块丰富多彩，实验功能齐全。

配有电流量型漏电保护开关，控制屏如有走电状况，泄露电流超过一定值，即关闭电源，对生命安全起到一定的维护。

一、本实验台涉及到的实验控制模块

1．脉冲产生电路（校准电路）

2．8位逻辑电平导出

3．单通道和多通道（8位）发光二极管电路

4．音箱推动电路

5．拨码盘键入电路

6．电磁阀推动电路

7．74LS245读取数据信息电路

8．74LS273读出数据电路

9．PWM转换工作电压电路

10．串行通信转换并行处理电路

11．并行处理转换串行通信电路

12．查看式电脑键盘

13．阵列式电脑键盘

14．5LED静态数据表明（串行通信）电路

15．6LED动态展示（扫描仪）电路

16．8155与单片机插口电路

17．8255与单片机插口电路

18．8253与单片机插口电路

19．DAC0832与单片机插口电路

20．ADC0809与单片机插口电路

21．MC14433与单片机插口电路

22．单片机的RS-232C总线接口

23．单片机的Centronics(小应用系统软件)总线接口

24．93C46串行通信EEPROM与单片机插口电路

25．EEPROM的内部程序存储器拓展电路

26．SRAM的内部存贮器拓展电路

27．汽车转弯信号指示灯实验电路

28．五相伺服电机演试实验电路

29．温度感应器电路

30．环境温度全过程控制实验电路

31．简单数字频率计实验电路

32．低频信号产生器

33．指南针直流电压表

34．数显式直流电压表

35．通用性开发板(EPROM、89C51烧录器)

36．MP-A16-8小型针孔打印机

37．烧录器

38．2组±5V、±12V可调电源

39．字符型液晶显示器控制电路

40．16位逻辑电平表明电路

41．LED16*8点阵式电路

42．8279键盘显示插口电路

43．V/F转换插口电路

44．F/V转换插口电路

45．Flash ROM外部存储器拓展电路

46．看门狗1实验电路

47．五作用逻辑性笔实验电路

48．十字路口交通信号灯控制电路

49．直流电机驱动变速电路（实体）

50．步进电机驱动电路（实体）

51．IC卡及插口电路

52．实时时钟/日历控制电路

53．语音识别芯片控制电路

54．8251插口电路

55．I2C总线接口电路

56．RS232转RS485电路

57．USB接口电路

58．单片机与CPLD实验电路

二、实验新项目

(一) 手机软件实验

1．存储芯片块清零

2．二进制到BCD码转换

3．二进制到ASCII码转换

4．程序流程自动跳转表

5．内存块挪动

6．数据排序

(二) 硬件环境实验

7．P1口键入、导出实验

8．电磁阀控制实验

9．用74LS245读取数据信息

10．用74LS273导出数据信息

11．串行通信数转换并行处理数

12．并行处理数转换串行通信数

13．PWM转换工作电压实验

14．声频控制实验

15．8255键入、导出实验

16．8155键入、导出实验

17．5LED静态数据串行通信表明实验

18．6LED动态扫描表明实验

19．查看式电脑键盘实验

20．阵列式电脑键盘实验

21．电子计数器实验

22．计时器实验

23．8253计时器实验

24．外部中断实验

25．串行接口通信实验

26．ADC0809变位系数转换实验

27．DAC0832数学模型转换实验

28．MC14433变位系数转换实验

29．EEPROM外界程序存储器实验

30．SRAM外界存贮器拓展实验

31．93C46串行通信EEPROM数据信息读写能力

32．数字电子钟实验

33．电子钢琴仿真模拟实验

34．复印机控制实验

35．汽车转弯信号指示灯控制实验

36．温度感应器仿真模拟实验

37．环境温度全过程控制仿真模拟实验

38．伺服电机仿真模拟实验

39．计算方式实验

40．数字频率计实验

41．V/F转换实验

42．F/V转换实验

43．LED点阵式表明实验

44．标识符液晶显示器控制实验

45．8279电脑键盘扫描仪表明实验

46．看门狗1实验

47．8251串行接口拓展通信实验

48．I2C系统总线读写能力实验

99．RS232转RS485实验

50．USB接口实验

51．十字路口交通信号灯控制实验

52．五作用逻辑性笔实验实验

53．直流电机驱动变速实验（实体）

54．步进电机驱动实验（实体）

55．IC卡读写能力实验

56．实时时钟/日历控制实验

57．语音识别芯片控制实验

58．单片机与CPLD综合性实验

三、实验桌：

为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板；上下配有两个柜子（有锁），用以摆放工具及材料，写字桌连体设计方案，造型设计别具一格。
