透明液压传动实训装置-液压实训装置

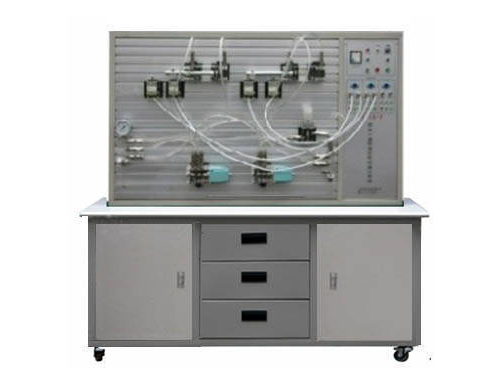

全透明液压传动系统实训设备

一、关键性能参数

1、开关电源：AC220V 50HZ

2、直流稳压电源键入AC220V 导出DC24V/3A

3、继电器输出控制方法

4、液压实训泵房电机额定功率：250W 调速范畴0－1500r/min，模拟实验油道液体压力0.3-0.8Mpa (汽油泵压力：ax＝1.5Mpa)

5.液压泵安装于液压台内部结构。

6、实训油道液体压力规定需0.3－0.8Mpa（汽油泵压力：Pmax=1.6Mpa）

7、电液换向阀：干试DC24V.吸附力30N

8、实训设备外观规格：1500mm×650mm×1700mm

二、主要特征

1、液压操纵试验台主要是由实训桌、实训台、液压元器件和家用电器控制器件等部件构成。

2、配置全常见液压元器件：每一个液压元器件均装有组装底版，可便捷、随意的将液压元器件安置在铝型材控制面板上边板带“T”管沟方式的铝型材构造）。油道钢筋搭接选用铜制快换密闭式连接头，拆接便捷，不渗油。

3、实训元器件均是全透明有机材料做成，有利于熟悉掌握几十种常见液压器件的构造，性能及主要用途。把握几十种基本上回路工作原理，试验拼装回路便捷、便捷。

4、试验控制模块选用单独的继电器控制模块开展电气控制系统。

5、液压模拟仿真监控软件，其页面可清晰的展示液压元器件的内部构造及其液压回路的工作过程。根据此软件，用户可以在电脑中开展液压、电气设备液压知识学习及其回路设计、评估和仿真模拟控制。此软件强悍的模拟仿真机器能实时同步与手机软件相连的实际控制回路动作。

三、全透明液压基本上实训回路

1、用手动换向阀的换相回路。

2、用中位机能液压换向阀的用锁回路。

3、用单向节流阀的闭合回路。

4、压力调定回路。

5、二级压力操纵回路。

6、用调压阀的缓解压力回路。

7、用气液增压缸的增加回路。

8、用H型液压换向阀的卸载掉回路。

9、进液节流阀调速回路。

10、泵油节流阀调速回路。

11、调速齿轮油泵的换相调速回路。

12、调速齿轮油泵和调速阀构成复合调速回路。

13、流量阀接线速度改接回路。

14、用调速阀连接起来联的二次走刀同路。

15、用调速阀并接的二次走刀同路。

16、用调速阀顺序姿势回路。

17、用压力继电器回顺序姿势回路。

18、用行程安排开关操纵顺序姿势回路。

19、用行程安排液压换向阀顺序姿势回路。

20、串连液压缸的同歩回路。

21、差动保护操纵回路
