一机两库系统融合实训装置

“一机两库系统融合实训装置”是按照教育部“复兴21新世纪职业教育课程改革教材建设整体规划”的教学目标，依照职业技术学校的教学与实训规定研发和开发出来的商品。

该一机两库实验机器设备适宜大专学校、职业技术学校和本科院校的电力设备安装与维护、机电技术应用、电气运行与控制、电气技术应用、电机与电器、致冷和空调通风设备应用与维修等更专业的《制冷空调机器设备》、《制冷装置的安装简单与维护》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等科目的实训教学及初级、高级技师的评定及考评。

一、装置特性

1.综合型强：一机两库实验机器设备实中装置集一机两库制冷系统、自动控制系统及常见故障系统软件于一体，系统软件真正详细，构造清楚、紧密，达到对实训的需求

2.形象性强：装置选用敞开隐藏式，控制回路及制冷管路系统软件立即呈现出来，元器件贴着名字标志，学生们可形象化了解各种各样元器件；

3.实训性好：台体设有常见故障装置，可以实现电气控制系统常见故障设定，有益于开展职业技能鉴定、考核工作；

4.安全防护齐备：设有工作电压型漏电保护器、电流量型漏电保护器、过电流保护、过压保护、接地系统，可以对人身安全和设备开展有效控制。

二、技术规格：

1.键入开关电源：三相四线（或三相五线）～380V±10% 50Hz

2.办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜4000m

3.装置容积：＜7kVA

4.冷媒：R22

5.空调制冷量：5.3kW

6.重 量：300kg

7.尺寸：180cm×80cm×180cm

三、实训装置的标准配置及功能：

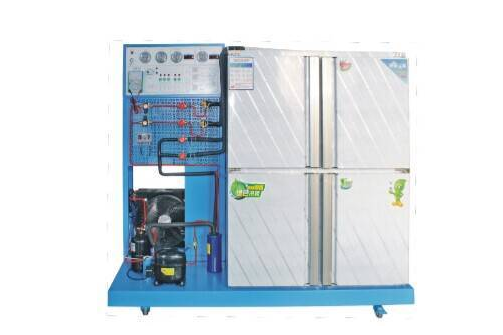

实训装置主要是由控制柜、实训桌、风冷制冷机组与冷库等构成。

1.电源控制一部分

交流电：给予控制柜工作中所需要的三相交流电源，可以由开关电源总开关来调节。

2.检测仪表

(1)指南针电流表：0～450V，精密度2.5级

(2)真空表：-0.1～1.5MPa

(3)真空表：-0.1～3.5MPa

(4)数显式温度仪：选用PT100感应器，检测范围-50～ 150℃

3.一机两库电气控制系统考评板

板上印着一机两库电气控制原理图，并设有相对应测试用例，有利于学生讨论精确测量。

4.一机两库制冷系统步骤板

板上印着真实一机两库库制冷系统系统结构图，装有2只温度控制仪（各自测量和操纵高温库和低温冷库温度）、1只冷库专用化霜计时器（用以低温冷库）

5.常见故障设定箱

配置一扇有锁侧门，含有10个钮子开关，都已经收到相对应测试用例，用于设定常见故障及恢复过来工作中

6.风冷制冷机组

包括1匹半封闭式制冷机组、风冷冷凝器、油过滤器、视液镜、储液器、干燥过滤器、2只供液继电器、2只膨胀阀、逆止阀(单相电阀)、4只开关阀等组成。

7. 冷冻柜双保温冷库库体

采用优质不锈钢板材做框架，通过机械加工制造成形，夹层置隔热保温防火安全发泡材料，整个设备既经久耐用，又别具一格。箱体底部选用带刹车的橡胶轮，移动和固定不动两相宜，便捷调节机器的的摆放，库体尺寸为1000×500×1600（mm）。

8.实训桌

实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固，造型设计别具一格；设有两个抽屉柜，用以摆放工具及材料等。桌面上用以组装开关电源控制柜同时提供一个宽阔舒心的设备工作台。实训桌还设有四个橡胶轮，有利于移动和固定不动

9、专用工具

弯管器

旋片真空泵

双表维修阀

数显万用表

数显式钳形电流表

四、实训新项目

1. 一机两库系统软件的认知

2. 一机两库自动控制系统的运转实训

3. 一机两库制冷系统工作状况调节及保护技术

4. 一机两库电气故障设置和检查实训

5. 制冷系统检修常用工具的操作过程

6. 系统软件管道焊接

7. 制冷系统检修工艺流程

8. 工业制冷实训

9. 冷藏柜自动控制系统联接及调节实训
