电子学综合实验装置

微电子学综合性实验装置

一、简述

微电子学综合性实验装置是根据现阶段模拟电子技术、 数字电子技术、EDA 技术性及其应用课堂教学实验考试大纲的需求，和各高等学校对于该课堂教学实验机器设备的需求和提议，由我们公司开发的新一代实验装置。

本装置能对于该学科的所有实验项目及课题设计开展实验实际操作，符合实际实验课程标准的需求，并为高端数字系统的设计开发实验及老师、硕士研究生开上新实验和进行科研提供更好的工作性质。

本装置特别适用于目前学校模电、数电实验室的升级改造；为职业学校、中专学校、职业学校等新创建或改建实验室，快速开设实验课带来了最理想的实验机器设备。

二、特性

1 、 实用性强 本装置结合了目前我国各种院校电子器件类课程的实验具体内容，所以能达到各种院校相对应学科的实验课堂教学，实验深度与深度广度可根据需要作灵活调整。

2 、 配套性强 从仪表设备、专用型开关电源到实验联接专用型输电线等都配套设施齐全，其性能、精密度及尺寸均紧密融合实验的需求开展配套设施。

3 、 稳定性强 设有很多可信赖的镀金长铜管，作为插电阻器、电容器、电阻器、三极管和稳压管块等，实验时触碰靠谱；可信赖的圆脚集成块电源插座和铜管电源插座等都与防转电源插座内部结构先连，实验输电线选用高端弹力直插输电线，触碰性能良好。

4 、 形象性强 控制面板提示、点划线明晰；控制面板布局有效，查线便捷，学生们可自主实际操作实验，有利于提高学生们具体操作能力。

三、技术规格

1 、键入开关电源：单相电三线 220V±10% 50Hz

2 、办公环境：环境温度 -10℃ ～ 40℃ 空气湿度＜ 85%( 25℃ ) 海拔高度＜ 4000m

3 、装置容积：＜ 200VA

4 、尺寸： 155×80× 123cm 3

四、功能

本装置能够提供实验所需要的直流稳压电源、交流电、视频信号（数字示波器备用）。

本装置可以对模拟电子技术、数字电子技术、EDA 技术性及其应用的课堂教学实验和课题设计开展实验实际操作，与此同时能够满足相关科学研究要求。

五、基本上实验具体内容

本装置给予模电、数电实验手册，具有相当的深度广度，各级各类学校可根据自身课堂教学的必须来选择，还能够结合自身的要进行改变、扩大及开发其他一个新的实验新项目。

（一）数字集成电路实验

1. 常见仪表仪器的应用

2. 晶体三极管共射极多管放大仪

3. 场效管放大仪

4. 负的反馈放大仪

5. 射极跟随器

6. 差动保护放大仪

7. 集成运放电路指标值检测

8. 集成运放电路的最基本运用 Ⅰ— 仿真模拟运算电路

9. 集成运放电路的最基本运用 Ⅱ— 信号分析 ( 有源滤波器 )

10. 集成运放电路的最基本运用 Ⅲ— 信号分析 ( 电压跟随器 )

11. 集成运放电路的最基本运用 Ⅳ— 信号分析 ( 波形发生器 )

12.RC 正弦波振荡器

13.LC 正弦波振荡器

14. 函数信号发生器的安装与调节

15. 压控振荡器

16. 低频率功率放大电路 Ⅰ— OTL 功率放大电路

17. 期工程项目低频率功率放大电路 Ⅱ— 集成功率放大电路

18. 可调电源 Ⅰ— 串连型晶体三极管可调稳压电源

19. 可调电源 Ⅱ— 集成稳压电源

20. 可控硅可控整流电路

21. 运用实验 — 温度检测及控制回路

22. 综合性实验 — 万用电表的设计与调节

23) 在设备可编仿真模拟器件设计方案实验（配 Lattice 仿真模拟可编器件 ispPAC20 免费下载板）

（二）数字电路设计实验

1. 晶体三极管开关特点、限幅器与钳位器

2.TTL 集成逻辑性大门的逻辑性功能与主要参数检测

3.CMOS 集成逻辑性大门的逻辑性功能与主要参数检测

4. 集成逻辑性电路的连接和推动

5. 组合逻辑电路的设计与检测

6. 数据选择器及其应用

7. 数据选择器及其应用

8. 触发器原理及其应用

9. 电子计数器及其应用

10. 移位寄存器及其应用

11. 单脉冲调节器及其应用

12. 应用逻辑门造成差分信号 —— 自激振荡多谐振荡器

13. 单稳态触发器与施密特触发器 —— 单脉冲延迟与波型整形电路

14.555 时基电路及其应用

15.D/A 、 A/D 转化器

16. 知识竞赛竞答装置 —— 综合型实验

17. 电子秒表 —— 综合型实验

18. 三位半直流电数字电压表 —— 综合型实验

19. 数字频率计 —— 综合型实验

20. 拔河赛电子游戏机 —— 挑战性、综合型实验

21. 随机存取存储器 2114A 及其应用 —— 综合型实验

22. 在设备可编数据器件设计方案实验（配 Lattice 企业 4128V 免费下载板）

六、装置的配置

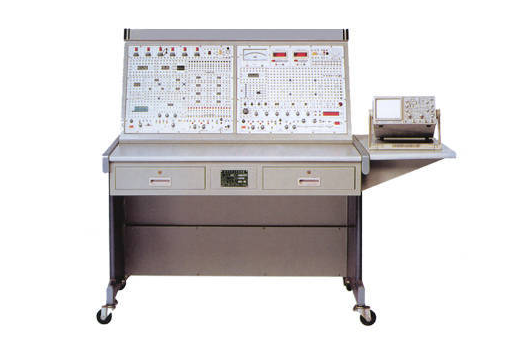

本装置主要是由实验控制柜和实验桌两个部分组成。

本装置主要是由两大部分构成 , 一部分位数电实验功能板 , 另一部分模电实验功能板 , 关键功能构成如下所示 :

（一）数电实验功能板 :

可调电源压开关电源 :±5V/ 1A 双路 ;0.0 ～ 18V/ 0.75A 持续可调式双路 ( 根据适度连接 , 可获得 0 ～ ±18V 及 0 ～ 36V 持续可调稳压电源 ), 5V 开关电源还设有短路故障报案、标示功能，之上开关电源都有短路故障软截至自行恢复维护功能。

单脉冲视频信号：记数单脉冲源 0.5Hz ～ 300kHz 划档持续可调式；导出四路 BCD 码频率、二十分频器、四分频、八分频，频率输出频率分 1Hz 、 1kHz 、 20kHz 三档粗调，每档周边也可开展细调；正负极各双路输出一次单脉冲源。

给予五功能逻辑性笔、 LED 发光二极管报警指示灯电源电路、共阴数码显示管一只、声控开关报案标示、十六位开关脉冲信号导出、十六位逻辑电平键入标示、十六进制译码器显示屏（六位）、拨码盘、复位开关、杨声器、音乐片及电阻器等。

还设有高可靠圆脚集成块电源插座（ 40P2 只、 28P1 只、 24P1 只、 16P5 只、 14P6 只、 8P2 只）及镀金长铜管等，供插各种各样集成块及器件等。

数电实验功能板设有可装、卸固定线路实验小板电源插座四只，可购买数据 EDA 免费下载板。

（二）模电实验功能板：

可调电源： ±5V/ 1A 双路， 0.0 ～ 18V/ 0.75A 持续可调式双路（根据适度连接，可获得 0 ～ ±18V 及 0 ～ 36V 持续可调稳压电源）， ±5V 开关电源还设有短路故障报案、标示功能，每路开关电源都有短路故障软截至自行恢复维护功能。

直流电视频信号： -5V ～ ±5V 持续可调式电源电路。

交流电： 0V 、 6V 、 10V 、 14V 抽头开关电源一路，中心抽头 17V 开关电源双路，每路开关电源都有过流保护自行恢复功能。控制柜左右两边设有 220V 单相电三芯电源插座多个。

函数信号发生器 : 本频率计是通过片式集成函数信号发生器及外围电路 , 数据工作电压标示及功率放大电路等组成。其输出频率范围包括 2Hz ～ 2MHz ，导出力度峰峰值换挑选，输出频率分七个频率段挑选，还设有三位 LED 数码管显示其导出力度（峰一最高值）。导出损耗分 0dB 、 20dB 、 40dB 、 60dB 四档，由两个 “ 损耗 ” 功能键挑选。

六位数显频率计：本频率计的精度等级为 1Hz 至 10MHz ，有六位共阴极 LED 数码管显示，水利闸门时基 1S ，敏感度 35mV(1-500kHz)//100mV(500kHz-10MHz) ；测频精密度为万分之二（ 10MHz ）。将频率计开关（内侧 / 外测）放置 “ 内侧 ” ，就可以精确测量 “ 函数信号发生器 ” 自身信号输出频率。将开关放置 “ 外测 ” ，则频率计表明由 “ 键入 ” 插孔输入被测信号的次数。

直流电数字电压表：分 200mV 、 2V 、 20V 、 200V 四档，直键开关心换，三位过半数显，输入电阻 10MΩ ，精密度 0.5 级。

直流电数据毫安表：分 2mA 、 20 mA 、 200 mA 三档，直键开关心换，三位过半数显，精密度 0.5 级。

设有 1 mA/100Ω 镜面玻璃指南针高精密直流电毫安表、电磁阀、杨声器、峰鸣器、振荡线圈、晶闸管、 12V 信号指示灯、功率电阻、桥堆、三极管、集成稳压管块、电容器、三极管、按键及电阻器等。

模电实验功能板设有可装、卸固定线路实验小板电源插座四只，装有共射极多管放大仪 / 负的反馈放大仪实验板、射极跟随器实验板、 RC 正弦波振荡器实验板、差动保护放大仪实验板及 OTL 功率放大电路实验板共五块，可采取固定线路及分立元件灵便组成开展实验。此外，还可以购买仿真模拟 EDA 免费下载板。

实验节点、测试用例选用高可靠自卡紧防转叠电源插座及检测弯针，设有高可靠圆脚集成块电源插座（ 40P1 只、 14P1 只、 8P2 只）及镀金长铜管等，供插各种各样集成块、三极管、电容器及内阻等器件，触碰性能良好，实验靠谱。

实验功能板选用 2mm 粗厚敷铜板做成，正脸印着元器件符号图片、标识符及联线，背面是相对应联线并焊上相对应器件。

本装置设有电流量型漏电保护开关，控制柜如有走电状况，泄露电流超过一定值，即关闭电源。
