车风1118G汽车整车电源电路实训装置

一、产品介绍

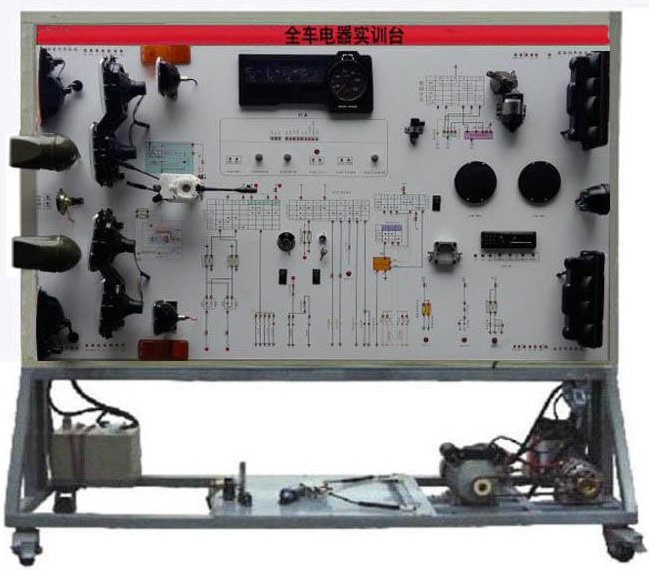

车风1118G汽车整车电源电路实训装置采用全新升级车风1118G整车电器实体为载体，充分展现汽车仪表盘系统、灯光效果系统、雨刮器系统、音响喇叭系统、汽车发动机电器系统、启动系统和电池充电系统等汽车电器各系统的组成结构与工作过程。

适用学校对整车电器基础理论和维护实践的课堂教学必须。是汽车检修与应用对口专业教学培训理想化服务平台。

二、功能特性

1.真正可运转的汽车整车电器系统，充分展现汽车整车电器系统的组成构造。

插上电源，控制步态分析板上的各种各样电器开关、按键、真正演试汽车仪表盘系统、灯光效果系统、雨刮器系统、音响喇叭系统、汽车发动机电器系统、启动系统和电池充电系统等汽车电器各系统的工作过程。

2.机器设备面板采用耐创击、耐环境污染、防火安全、防水最高级的铝朔板，表层经新工艺喷涂底漆解决；面板打印出有历久弥新的五颜六色电路原理图；学生可形象化对比电路原理图和实体，了解与分析汽车整车电器各系统工作原理。

3.步态分析板面板上安装有检验接线端子，可以直接在面板上检验汽车整车电器各系统电路元件的电子信号，如电阻器、工作电压、电流量、讯号频率等。

4.机器设备面板一部分采用面板部分采用1.5mm冷轧钢板压铸成型构造，外形美观；支撑架一部分采用钢结构焊接，表层采用涂装工艺解决，带锁紧万向轮设备。

三、技术参数

尺寸（约）：2080×700×1900mm(长×宽×高)

动力电源：三相四线(或三相五线)380V±10% 50Hz

工作标准电压：直流电12V

操作温度：-40℃～ 50℃

三相异步电动机

型 号：YT 100L1-4

工作电压：AC 220V/380V

输出功率：2.2KW

转速比：1420r/min

色调：7032

无缝钢管：40*40*3mm

网络机柜：1.5mm冷轧钢板压铸成型，反面设定维修门；

挪动万向轮：100*60mm
