电气设备安装与维护实训考评设备
一、产品概述
本实训考评设备参考维修电工、电气设备安装工能力提升相关规范，同时结合职业技术学校实训课堂教学来设计开发，对于职业技术学校电气设备控制类、自动化类等相关实训教学目标及加工厂电气设备安装和室内电气安装等维修电工和电气设备安装工实训评定规定，适宜职业技术学校塑造领域所需要的，具备具体专业技能和施工水平专业型人才和初中级管理者。

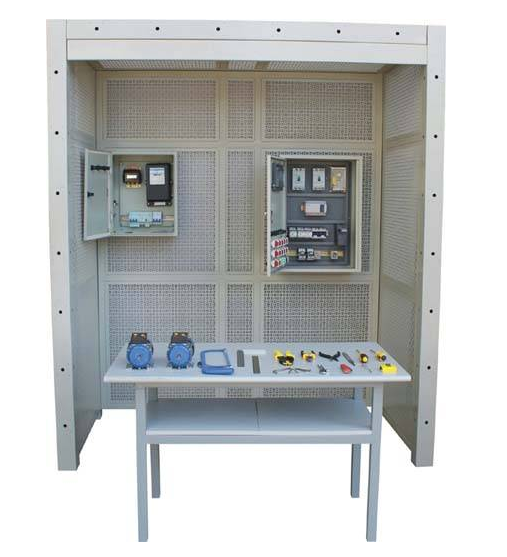

设备选用钢质网孔板和铝型材构成系统架构，可轻松安装木砖，较真实体现施工工地。配备有专用型开关电源控制柜，施工设备线路和学生开关电源实际操作线路分离出来，控制电源电路电源紧急停机及多通道安全性保障措施使设备具有极高的安全性稳定性。
设备包括工业生产电力设备安装架、配电柜、照明灯具模块、电气设备控制箱、电动机及驱动机构、命令与标示元器件、PLC、变频调速器、触摸显示屏、线路器械、电工仪表、专用工具移动车、安全工具柜等。选用开放式、模块化设计、多元化、标准化设计。根据电气设备系统的设计、合理布局、组装、接线、编程设计、调节、运作、故障处理等行为，让学生把握电力设备安装、调节运作、维护等综合素养。
二、产品优势
设备包括工业生产电力设备安装架、配电柜、照明灯具模块、电气设备控制箱、电动机及驱动机构、命令与标示元器件、PLC、变频调速器、触摸显示屏、线路器械、电工仪表、专用工具移动车、安全工具柜等。可用职业技术学校电气设备控制类、自动化类等相关实训教学目标及加工厂电气设备安装和室内电气安装等维修电工和电气设备安装工实训评定规定，技术专业覆盖范围广。
设备具备健全的安全性保护功能，施工设备线路和学生开关电源实际操作线路分离出来；开关电源控制柜的开启必须专用型锁匙，防止学生们实训中不正确的插上电源；含有实际操作指示灯，提示实训线路中是不是通电；含有多种过流保护及接地系统；设备含有紧急停机开关，危险状态时，根据变向开关关闭电源，终止装置中全部开关电源，实现维护人身安全和机器的安全性。
设备选用钢质网孔板和木砖组成，可灵活方便组与，实训新项目即可在网孔板中进行，还可在装好木砖后墙壁上开展，便捷学校教学及节省课堂教学成本费。
设备构造模块化，专用型高韧性安装组件可适用于多种多样标准件安装，构模块化有利于组成。
设备装有专用电动机及控制元件操作台，有利于教育教学工作的开展。
三、技术规格
键入开关电源：三相四线（或三相五线）AC380V±10% 50Hz
办公环境：环境温度-10℃～40℃ 空气湿度≤85%（25℃）海拔高度＜4000m
设备容积：≤2kVA
尺寸：240cm×120cm×230cm（长×深×高）
安全防护：具备漏工作电压、泄露电流维护，安全性符合国家标准
四、实训具体内容
基本上电气设备安装能力提升
组装工具使用实训
测试仪器的应用实训
手动弯管器生产加工PVC管弯头实训
PVC管、金属软管割管实训
塑胶电线套管与塑胶接线盒的联接实训
管箍固定不动实训
明管路入盒实训
走明管的定形弯折实训
穿线管暗埋固定不动实训
预埋铁件或膨胀螺丝实训
电缆桥架支、吊、固定支架制作安装实训
管内穿线的操作实训
单（多）芯铜、铝导线连接实训
照明系统及驱动力配电设备
电源插座和一个开关控制一盏灯（日光灯、荧光灯管、二极走电开关）
2个双连开关控制一盏灯（日光灯、荧光灯管、二极走电开关）
三个开关控制一盏灯（日光灯、荧光灯管、二极走电开关）
日日光灯线路的接线
语音控制开关控制日光灯电源的接线
触碰延迟开关控制日光灯电源的接线
人体感应开关控制日光灯电源的接线
单相电表立即接线电源电路
单相电表经电压互感器的接线电源电路
电流表、电流计接线电源电路
万能转换开关和电压表测量三相电压接线
一只电压互感器用以单相电回路的控制电源电路接线
三只电压互感器接成星形接线电源电路
三只电压互感器接成三角形接线电源电路
三相功率因数表的测量电路
三相四线有功电表的接线电源电路
三相四线有功电表经电压互感器的接线电源电路
电气设备控制
异步电动机启动控制电源电路
异步电动机两个地方控制电源电路
异步电动机互锁正反转控制电源电路
双向互锁控制电源电路
全自动次序控制电源电路
三相异步电动机手动式顺序启动
异步电动机Y-Δ控制电源电路
异步电动机能耗制动控制电源电路
按键互锁的三相异步电动机正反转控制线路
交流接触器互锁的三相异步电动机正反转控制线路
双向互锁的三相异步电动机正反转控制线路
单边缓解压力运行及反接制动控制线路
异步电动机反接制动控制电源电路
全自动来回控制电源电路
正反转启动、运行控制电源电路
带有点儿动全自动来回控制电源电路
异步电动机锁紧控制电源电路
异步电动机单边启动、运行控制电源电路
三相异步电动机定签串的电阻器缓解压力运行手动式、全自动控制线路
交流接触器控制单速电动机控制线路
时间控制器控制双速电机的控制线路
C620-1型数控车床电气设备控制线路
Y3150型数控滚齿机电气设备控制线路
电葫芦电气设备控制线路
Z3040摇臂钻电气设备控制线路
CA6140数控车床电气设备控制线路
X62W万能铣床电气设备控制线路
PLC电气设备控制及数控车床线路更新改造
PLC控制的三相鼠笼式异步电动机启动控制和锁紧线路
PLC控制的三相鼠笼式异步电动机带延迟正反转线路
PLC控制的三相鼠笼式异步电动机互锁正反转线路
PLC控制的三相鼠笼式异步电动机Y/Δ改接启动线路
PLC控制的三相鼠笼式异步电动机反接制动线路
PLC控制的三相鼠笼式异步电动机能耗制动线路
PLC控制的三相鼠笼式异步电动机串电阻器启动线路
PLC控制的自动来回线路
PLC控制的两个地方启动停止线路
PLC控制的三相鼠笼式异步电动机顺序启动线路
PLC控制的电葫芦电气设备线路
PLC、变频调速器、触摸显示屏的综合运用
变频调速器作用基本参数与实际操作
变频调速器无极调速
变频调速器控制电机正反转
外界接线端子启动控制
两段速率挑选交流电机调速
外界模拟量输入（工作电压/电流量）交流电机调速
PLC目标实训（伺服电机精准定位等）
PLC控制变频调速器外界接线端子的电机正反转
根据PLC模拟量输入控制变频式开环变速
根据PLC通讯方式的变频调速器开环变速
根据PLC通讯方式速度闭环控制精准定位控制
PLC与工业触摸屏触摸显示屏通信控制
PLC、工业触摸屏触摸显示屏与变频器通讯控制
PLC与工业触摸屏触摸显示屏数字信号变速
PLC与工业触摸屏触摸显示屏模拟量输入变速
电器设备综合维修实训
C6140型数控车床电气设备线路实际操作实训
C6140型数控车床线路故障检测和检修
M7120数控磨床电气设备线路实际操作实训
M7120数控磨床线路故障检测和检修
X62W万能铣床电气设备线路实际操作实训
X62W万能铣床线路故障检测和检修
T68铣床电气设备线路实际操作实训
T68铣床线路故障检测和检修
此产品可以按学校实训规定定配
