过程控制实验装置

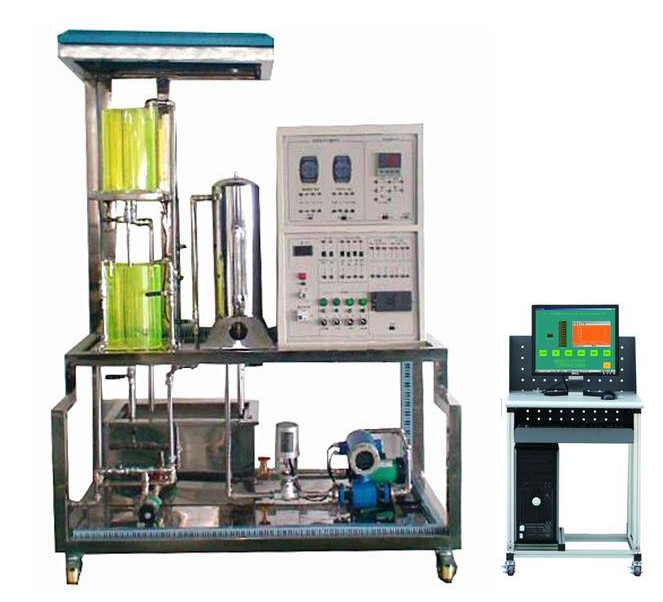

全过程控制综合性实验设备

一、系统软件整体简述

全过程控制综合性实验设备（Process Control System，通称PCS），是效仿当代工业化生产全过程中常用的参量，例如环境温度、工作压力、总流量、液位等参数，对它进行精确测量、控制，分析过程主要参数转变特性，研究过程控制规律性(如PID控制)的课堂教学实验机器设备，全过程控制综合性实验设备采用智能的工业级仪表设备，贴近工业生产具体，安全可靠，运行稳定，维护保养简易，性价比高优异。本设备结合多种多样控制方法，重现具体工业生产当场所使用的控制方式，选用声光报警系统，同时提供客户更友善的二次开发插口。

1、作用：

(1)、可以满足“调节基本原理”，“全过程控制”，“控制仪表盘”，“自动检测技术与感应器”,“电子计算机”及课程的课堂教学实验要求；

(2)、可以作为相关公司专业技术人员、仪表盘作业人员、系统软件运行监控人员的见习、学习培训实验机器设备。

2、服务支持：

企业借助浙江高校强劲的技术支持，有着全过程控制实验装置独立开发水平。在PCS系列产品的前提下，融合控制领域内的新观点、新的方法，企业将源源不绝研发与创新实验机器设备，开发各种各样优秀控制优化算法，以满足高等院校课堂教学实验改革创新，达到现代化教育发展的需求，推动向更深层次发展趋势。

企业提倡诚信服务，不遗余力搞好顾客服务和技术支持工作中。根据形象化真实实验，让学生全方位系统化掌握全过程控制全面的特性，学习掌握控制全面的设计与实现方式。

二、产品构造与特性：

1、分离式设计方案，模块化设计拼装式结构，可以根据不同的应该选择、PLC控制，仪表盘控制,仿真模拟PID控制,单片机设计计算机控制构成不同类型的控制系统软件。带有基本储水箱检验控制设备、加热炉加热系统。

2、二储水箱配备；两路供水设备。

3、实验柜彻底敞开设计方案，内部结构元器件所有可视性，有益创设教学情境与维护。

4、人性化的设计，装有蓄水箱，进排水管道自动控制设备，缓解实验工作人员劳动效率。为实验文明行为实际操作创造条件。

5、装置仪表盘、构件均采用现代技术性工业级产品，智能化程度高。精密度好，规格型号多种多样。有益创设教学情境和扩宽学生们工业生产当场专业知识。为未来走上社会做好牢固基本。

6、安全指数高，系统软件装有漏电保护器，带保护壳的专用实验开关电源联线，及温度控制器避免没有水升温全自动控制等，务求维护人身安全、系统安全。

7、开放度高，在老师指导下，学生们可观查、可亲自动手参加实际操作、可以自行程序编写进行验证、可以根据纪录的实时曲线图开展逻辑分析等。

8、加热炉加温程序控制防护系统：

A、加温电源电路加上保险丝管开展过压保护，并且具有防干烧保护功能；

B、加热炉加温里胆加由水位线液位保护设备，水位线不达到一定的相对高度，控制系统软件不可以控制可控硅调压器工作中。

9、人生道路安全性和设备的保障措施：

A、加上电流量型漏电保护开关，避免设备漏电短路故障所造成的设备和意外伤害。

B、各控制电源电路加上保险丝管，合理保护器件因负载造成损坏。

10、开关电源起停控制方法；选用启停按钮控制交流接触器来控制电源起停。

11、漏电保护开关及可靠性和安全承诺：

A、各种各样开关电源及各类仪表盘具备可信赖的保护功能

B、各种各样开关电源及各类仪表盘的弱电选用开关控制，学生们不自主布线，不会有强电弱电混插的难题。

C、实验弱电接线插头选用密闭式构造，防触电事件的发生。

12、实验室远程控制管理系统（为了防止知识产权纠纷投标现场还需提供计算机软件著作权证书及演试）

该信息系统集成远程控制实验台电源管理系统，靠手机或其它移动智能终端监视系统查看学生们实验台开关电源开关情况；独立开启关掉学生们实验台开关电源；所有开启或关闭实验台开关电源作用；按时开启断电作用。

此系统还能通过 PC 控制终端设备开展实践考评，还可通过手执挪动控制终端设备开展实践考评，可以自由设置随意一处与电机控制控制模块管脚相关的各种各样普遍故障，故障种类包含：配电线路断 路、对地短路、接触不良现象，偶发性等故障状况。每件驱动模块能设 8 路高电压 5A 的 开路故障、16 路小电流 2A 的转录因子的开路、欠佳、偶发性、短路故障等故障，共 24 路故 障设定。可根据自己的需求拓展设定 64 路高电压 5A 的开路故障、128 路小电流 2A 信号通 路开路、欠佳、偶发性、短路故障等故障，共192 路故障设定。可根据用户使用要求调节故障设定点的数量和故障设置种类。

全部配置驱动模块的教学设施设备，都可根据内置的专用型新式无线网络数据传输模块无线组网， 完成远程控制规范化管理。

客户可以选择根据无线网络或 RS-232 串口通信与其他教学设施设备配套设施无线故障设定控制系统软件 组成一个互联网，根据主控芯片电子计算机控制每一台教学设施设备的故障设定、故障清除、主要参数设置、 远程控制启动、反馈机制、考核评分等服务。

三、系统软件性能参数:

1.工作电源：三相四线 380V±5% 50Hz；

2. 整个设备容积：<5KVA

3.控制数据信号：工作电压0～5V；电流量4～20MA;

4.尺寸：1720mm×730mm×1600mm

5.上台电子计算机组态，运用MCGS（Monitor and Control Generated System）中文工控设备组态开展开发出来的实验系统软件。软件环境规定，参照MCGS用户指南。能组成互联网,一台老司机能够控制十几台学生机,完成信息共享。

6.能同时对三个主要参数开展收集，例如，一组测流量，一组温度测量，一组测压力；

7.净重：实验台 实验架，约重250Kg

五、系统软件可以完成的实验新项目

（一）特性实验

1、储水箱单容特性实验

2、储水箱双容特性实验

3、下水管道箱双容特性实验

4、电动调节阀总流量特性实验

5、变频调速器总流量特性实验

6、环境温度特性实验

7、加热炉里胆水的温度检测

（二）单回路控制实验

1、单容液位订制控制实验

2、变频调速器环路单容液位控制实验

3、下水管道箱双容液位订制控制实验

4、加热炉里胆工作压力时间常数控制实验

5、电动蝶阀环路单闭环控制总流量控制实验

6、变频调速器环路单闭环控制总流量控制实验

7、加热炉里胆环境温度控制实验

（三）串级控制实验

1、储水箱液位串级控制实验

2、加热炉里胆水的温度与循环系统出水量串级控制实验

3、储水箱液位与进水管总流量串级控制实验

（四）变频式稳压实验

1、恒压供水实验

（五）MCGS控制实验

1、MCGS时序数据库组态软件实验

2、MCGS图形动画、表格、曲线图、报案组态软件实验

3、MCGS机器设备通信组态软件实验

4、MCGS脚本程序运用实验
