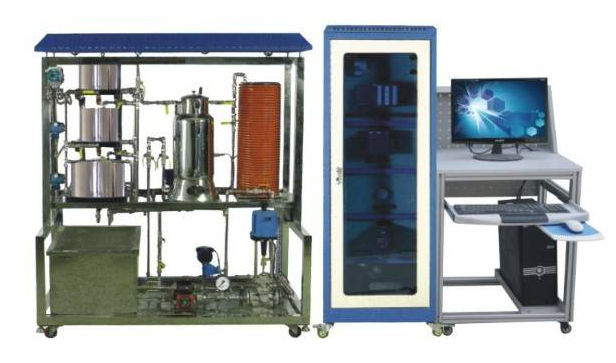

过程自动化控制实验装置
一、产品概述
本实训系统软件融合无人工厂设计方案，仿真模拟全自动化工厂车间控制步骤。一方面和教学紧密结合，另一方面模拟了工业生产当场步骤，充分展现了全过程控制工业生产当场与实训课堂教学的紧密结合。本实训设备分为三个控制阶段：监控中心、控制室、生产车间操作间，两组中间可以实现对讲系统实际操作、图像传输等服务。监控中心作为一名教师管理处应用，根据五颜六色红外枪机监管学生们当场操控的整个过程，运用可视对讲系统创新教学，创建全方位的管理方法、监管、调查、考评保障机制，准确确保学生学习实际效果。
本实训设备完全满足《自动化装置安装与调试》、《过程仪表安装与维护》、《自动化仪表》、《电子计算机控制》及《DCS分布式系统控制》等科目实训课堂教学的必须。主要是塑造面对自动化技术、工程建筑、化工厂、冶金工业等领域的大、中小型企业，从业仪器仪表安装、维护保养、调试、设计以及仪器仪表检修等相关工作技术人才及工程设计人员。
二、产品优势
1.仿真模拟无人工厂屋子隐藏式，更加贴近当场
2.全部元器件均是不锈钢板或铝合金型材设计方案
3.生产车间操作间选用网孔板设计方案，便捷学生开展各类实际操作，提升了学生们的出手专业技能
4.一个被调主要参数在各个控制器、不同类型的执行机构、不一样工艺配电线路下能转变成多种多样调节回路，以利于探讨、较为各种各样调整策略的好坏
5.根据对目标系统实现不一样的搭配，融合不同类型的实训目地，可以进行多种多样全过程控制实训
三、性能指标
1.工作电源：三相四线（或三相五线）～380V±10% 50Hz
2.占地总面积：40m2
3.整个设备容积：≤5kVA
五、实训新项目
1.实训装置构造构成和系统认知能力
2.感应器原理的认识
(1)温度变送器工作原理认知能力
(2)涡轮流量计工作原理认知能力
(3)涡轮流量计工作原理认知能力
(4)变送器工作原理认知能力
(5)PT100热电偶工作原理认知能力
3.感应器组装调试专业技能实训
(1)温度变送器安装调试专业技能
(2)涡轮流量计安装调试专业技能
(3)涡轮流量计安装调试专业技能
(4)电动蝶阀安装调试专业技能
(5)变送器安装调试专业技能
(6)PT100热电偶安装调试专业技能
4.全过程控制测量仪表故障检测与维护专业技能实训
(1)工作压力测量仪表常见问题剖析与维护
(2)涡轮流量计常见问题剖析与维护
(3)涡轮流量计常见问题剖析与维护
(4)环境温度测量仪表常见问题剖析与维护
(5)变送器常见问题剖析与维护
5.全过程工业自动化控制类实训新项目
(1)传感器校准(零点转移与测量范围调节)
(2)单容储水箱液位数学分析模型特点检测
(3)双容储水箱液位数学分析模型特点检测
(4)单容液位定值控制
(5)双容液位定值控制
(6)三容液位定值控制
(7)加热炉里胆水的温度定值控制
(8)加热炉筒夹水的温度定值控制
(9)单闭环控制总流量定值控制
(10)加热炉里胆水的温度位式控制
(11)储水箱液位串级控制
(12)三闭环控制液位串级控制
(13)加热炉筒夹与里胆水的温度串级控制
(14)储水箱液位与流量串级控制
(15)加热炉里胆水的温度与流量串级控制
(16)风机盘管出入口水的温度与流量串级控制
(17)单（双）闭环控制总流量比率控制
(18)湿度的落后控制
(19)总流量纯落后控制
(20)加热炉筒夹与里胆水的温度的耦合控制
(21)上水箱液位与环境温度耦合控制
(22)储水箱液位前馈控制-意见反馈控制
(23)加热炉里胆水的温度的前馈控制-意见反馈控制
6.控制工程创新类实训新项目
(1)DCS线下组态软件工程项目
(2)DCS优化算法组态软件工程项目
(3)DCS图型组态软件工程项目
(4)DCS网络布线工程
(5)RJ45、RJ11电源插头的漏线制作与检测
(6)程控电话交换机安装和应用
(7)语音网络全面的建立
(8)智能化图像监控设备操作
