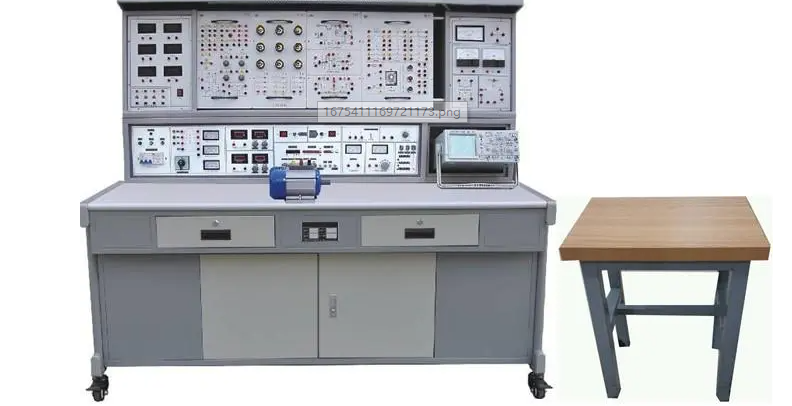

性能卓越电工技术电拖综合性实训设备
一、简述
性能卓越电工技术电拖实训设备吸取国内国外优秀教学器材的优势，充足考 虑了实验室的状况和未来的发展趋势，从特性跟构造上进行了自主创新，选用挂箱式结构，简单明了，空间布局合理，使用便捷灵便。实验仪表盘全智能化表明、精度高，对实验中所涉及到的电 源、仪表设备采用靠谱维护，与此同时设置权限靠谱人身安全维护管理体系，该实验设备使用性能， 是当下公办专科学校实验室基本建设的挑选。
主要用途: 可用公办专科学校“电工技术”、“电工学”、“数电”、“模电”、“电机学”、 “电动机与机电传动控制”、“电气控制系统”、“继电器触碰操纵”等科目的实验课堂教学。并可扩展性“可 程序编写控制板”及“电机变频操纵”等实验具体内容。
配套设施手机软件：《电工技能与实训仿真教学系统》、《电子器件技能与实训仿真教学系统》
（1）实验器械
运用3D模型，使实训设备中所用到的元器件真实播映为学生，另学生们有一个直观地了解。
（2）典型性电路
实训机器设备相对应电路的电路原理图和实体接线图也将反映在这样一个频道里。用鼠标单击电路原理图上对应的元器件标记，真正电路中便会标示相对应的器件，而且在提醒窗中出现该部件在电路中的重要性
（3）电路基本原理
该电路的电路原理解读，运用生动形象的动画演示，搭配上更专业的语音讲解促使该课件达到一定的深层。枯燥乏味的基本原理讲课越来越栩栩如生通俗易懂，是教师强有力的学习工具之一。
（4）接线训练
学生用半透明电路原理图里的提醒，依照电路原理图对电路进行模拟接线，接线的前提下系统软件也有明确的提醒。能够锻炼学生们规范和标准接线和提供对电路的熟悉度
（5）实验模拟仿真
学生能够实际操作气体开关，按键等元器件来操纵相对应工程项目的电路。页面上的交流接触器、时间控制器等元器件就也可以根据实际操作控制电机的旋转。
选用3D虚拟现实技术，用户可360全方位无死角观查器件外型小细节；选用多媒体展示动漫展现各种各样元器件的构造、作用、原理及控制方法；根据具备互动性的仿真模拟仿真动画，开展电路的安装调节和故障处理，完成无实物学习培训电工设备对口专业所涉及的常见实验仪器、电气检测及其电机控制系统的具体专业技能及注意事项。包含但是不限于：
（1）实验器械
运用3D模型，使实训设备中所用到的元器件真实播映为学生，另学生们有一个直观地了解。
（2）典型性电路
实训机器设备相对应电路的电路原理图和实体接线图也将反映在这样一个频道里。用鼠标单击电路原理图上对应的元器件标记，真正电路中便会标示相对应的器件，而且在提醒窗中出现该部件在电路中的重要性
（3）电路基本原理
该电路的电路原理解读，运用生动形象的动画演示，搭配上更专业的语音讲解促使该课件达到一定的深层。枯燥乏味的基本原理讲课越来越栩栩如生通俗易懂，是教师最有效的学习工具之一。
（4）接线训练
学生用半透明电路原理图里的提醒，依照电路原理图对电路进行模拟接线，接线的前提下系统软件也有明确的提醒。能够锻炼学生们规范和标准接线和提供对电路的熟悉度
（5）实验模拟仿真
学生能够实际操作气体开关，按键等元器件来操纵相对应工程项目的电路。页面上的交流接触器、时间控制器等元器件就也可以根据实际操作控制电机的旋转。
（1）电焊工基础知识与实际操作：安全用电常识、常见电工仪表、常见导线连接和手焊加工工艺。（2）电焊工建筑识图：详细介绍常见器件的电气符号、电路原理图制作标准、统计分析方法、接线图制作标准、相对性序号法。（3）电工仪表：详细介绍数字万用表、智能电能表、钳型电流表、绝缘电阻表、直流电桥和配电板等常见电工仪表外型、构造、控制面板和操作方法。（4）照明灯具电路组装：主要从器件、电路、基本原理、接线和排除故障五个方面阐述了荧光灯管和两地控制灯的基本知识。（5）低压电气：首先从外观、构造、基本原理、拼装和检查等五个方面对直流接触器、电磁阀、常见漏电开关开关、框架断路器、断路器、启动器、主令电器等常用低压电器进行讲解。（6）电动机与变电器：关键介绍了三相异步电动机、单相异步电动机、交流伺服电机、伺服电机、直流无刷电机与变电器外型、构造、安装与维修等专业知识。（7）电动机控制：按实际电路的开发步骤来介绍常见的电动机控制方法。包含器件、基本原理、电路、合理布局、联线、运作、排除故障等相关信息。（8）使用手册：指导用户该系统使用方法。
二、特性：
1、综合型强 结合了目前我国各种院校电类基础课的所有实验新项目。
2、适应能力强 实验深度与深度广度可根据需要作灵活调整，推广与提升可以根据课堂教学的进程作有机地融合。设备积木式构造，拆换方便快捷，加上构件就可以扩展功能或开上新实验。
3、全套性好 从仪表设备、专用型开关电源到实验联接专用型输电线等都配套设施齐全，仪表设备性能、精度、规格型号等都紧密融合实验的需求开展配套设施。
4、一致性强 实验器件挑选有效、配套设施详细，使多个实验结论有较好的同一性，有利于老师机构和引导实验课堂教学。
5、形象性强 本设备选用总体与小挂件结合的结构类型，开关电源配备、仪表盘一目了然，各实验小挂件每日任务确立，实际操作、维护保养简单。
三、智能监控系统：
① 漏电保护器作用、控制面板有多用途三孔220V多功能插座。
② 登陆密码开机、时钟显示（可以自行设定）。
③ 选用8吋DWIN串口通信液晶触摸屏，六万五仟色真彩屏幕，屏幕分辨率800*600，操作温度为超高温-20/ 70℃之上，能设置和表明主控台各类电气设备主要参数。页面清楚，里有主控台使用说明书。
④ 实验用交直流电源、直流高压电源、直流电高电压导出、操纵学生们端设备交直流电源低压电源导出及220V交流电四路导出，有锁定功能，可锁住操纵学生们端设备交直流电源低压电源，锁住后学生们不可以实际操作。
⑤可以直接监控到每一张学生桌交流电压高低。
⑥ 配有多媒体系统控制及变换作用，便捷老师开展信息化教学。主控芯片开关电源壳体和控制抽屉柜均用金属材质做成，表层磷化处理静电喷塑安全防护，组装五金锁具。开关电源主控台需与教师演试台一体化。
四、性能指标及表明:
1、外观规格：160x70x162cm
2、工作电源：沟通交流三相四线380±5% 50HZ
3、实际功率：<1.5KVA
4、导出交流电：三相四线380V。规定设定智能报警设定系统软件：报警设备选用LED表明，可实时监控系统实训系统在插电状况下工作电压、电流量、温度值。学生们实验操作前，教师可根据具体的实验新项目设定智能报警的预警值，学生们实验过程中遇到实验错误或接线不正确，系统会自动传出声光报警器，可自动关闭电源。老师可以根据实验必须，随意选择开启或关闭智能报警系统软件。
智能报警系统具有远程通讯及监控功能，并配有拓展的消防联动作用。
5、生命安全保护功能：电流量型漏电保护器、工作电压型漏电保护器和防止触电实验输电线。
6、可调电源：2组0--30V持续可调式，全自动电磁阀换挡，数字表表明，全自动过压保护、标示和自行恢复作用。
7、直流电源：0--200mA持续可调式，数字表表明，开路维护。
8、计时器兼报案录像仪：电源控制屏内装有计时器兼报案录像仪，具备设置实验时长、纪录报案频次等服务
9、函数信号发生器：1、波型：正弦波形、三角波、波形。
2、工作频段：5Hz－550KHz按段持续可调式。
3、正弦波形谐波失真：10Hz-100KHz低于1%。
4、导出力度：正弦波形超过0-14Vp-p。
频率计：检测范围为1Hz至8MHz，有六位LED数码管显示，水利闸门时基1S，敏感度35mV。开关（内侧/外测）变换。
10、直流电数字电压表：微控制器制做；0.5级精度；检测范围：0－300V。
11、直流电数据毫安表：微控制器制做；0.5级精度；检测范围：0－500mA。
12、直流电数字电流表：微控制器制做；0.5级精度；检测范围：0－5A。
13、沟通交流数字电压表：新专业MCU制做；精度0.5级，检测范围：0－450V。
14、沟通交流数字电流表：新专业MCU制做；精度0.5级，检测范围：0－5A。
15、实训连接线：针对不同实训项目特点，配置二种不同规格的实训连接线，强电弱电全部采用高可靠护线套构造拿枪插连接线（不存在什么触电事故的可能性），里边选用线材刮丝成的发丝般细多股线，做到轻软目地，业务外包丁晴聚氯己烯电缆护套，具备绵软、抗压高，强度高、防硬底化、柔韧性好等特点，电源插头选用实芯铜制件外衣铍轻铜弹簧片，触碰可以信赖；二种输电线也就只能相互配合相对应里孔的电源插座，不可以混插，大大提升了实训的安全性及合理化。
16、实验挂箱：
实验挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应元器件，必须精确测量及观察到的一部分配有卡紧式连接器，使用便捷、形象化、靠谱，实验电路选用模块电路形式设计，每个单元电路以基本上电路为主导，再联接不同类型的元器件为电路主要参数或通过不同的模块电路组成，进行不同类型的实验规定。
