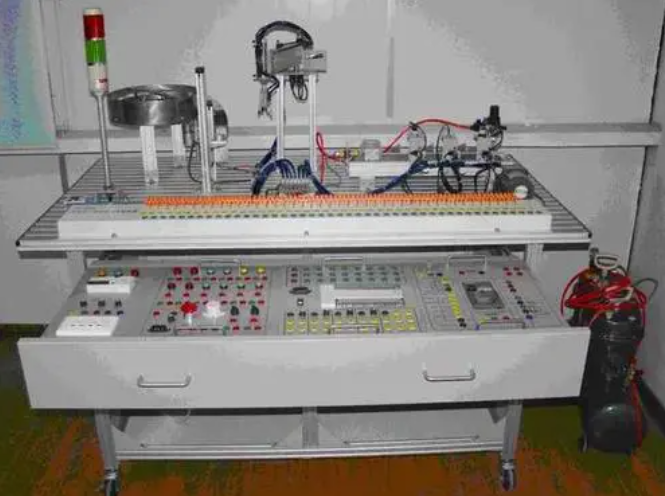

TWWX-084性能卓越高端维修电工及技术培训考核实训设备
一、简述
本设备是依据劳动和社会保障部授予的“职工级别规范”和“职业资格培训”的需求量身定做的，它适用《plc》、《变频器》和《直流调速》《数控车床电路高端考核》等教材内容标准的电气控制线路，根据设备使用的PLC程序控制器和变频调速器及相关实训模块练习，快速上手教学要求的实践应用技术以及专业技能，具备目的性、应用性、科学性和创新性，它会达到技术员技术性及中、高端维修电工考核考试大纲的需求，是当下工作职业资格培训单位、公办专科学校、技工学校中、高端维修电工专业技能考核的机器设备。
二、设备特性：
1.电气控制线路元器件都装到做为槽板的安装板上，操作简便、拆换方便快捷，有利于扩展功能或开上新实训，实际操作视频的挑选具备典型性性和实用性；
2.工作台仅需三相四线的交流电，就可以交付使用；
3.技术培训使用的控制回路和经独特定制的小型电机,可仿真模拟加工厂中各种电气设备拖拽系统软件, 同时可达到维修电工安装、调节、故障分析与清除的技术要求；
4.设备配有工作电压型电流量性漏电保护开关，可以确保作业者的生活安全性；
5.全部元器件都能通过输电线拉到接线接线端子上，学生们接线时只需要在接线端子中进行接线，有益于维护元器件；
6.根据线糟开展布线，开展加工工艺走线练习。
三、技术规格：
1.输出电压：三相四线（或三相五线）～380V±10% 50Hz
2.办公环境：环境温度-10～＋40℃ 空气湿度＜85%（25℃） 海拔高度＜4000m
3.设备容积：＜1.5KVA
4.重 量：约100Kg
5.尺寸：1700×70×1300mm
6.漏电保护器动作电流：≤30mA；漏电保护器动作时间：≤0.1s。
四、装置标准配置及功能
（一）BH02 电源控制箱
主控芯片屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板。全部实训室配置一台总开关电源控制箱，能够分控到下边每一台机器的开关电源。
（二）主控芯片功能板配置网络资源
1、主控芯片功能板
（一）控制柜（铁制两层亚光密纹静电喷塑构造，铝制控制面板）
1、交流电控制模块
三相四线380V交流电经气体开关后给设备送电，电力网电流表监管电网电压，配有带灯熔断丝维护，控制柜的供电系统由锁匙开关和起停开关操纵，并且具有走电报警标示及报警校准。
给予三相四线380V、单相电220V开关电源各一组，由起停开关操纵导出，并设有熔断丝维护。
2、计时器兼报案录像仪
计时器兼报案录像仪，平常作数字时钟应用，具备设置时间、按时报案、关闭电源等服务；还可以自动记录因为接线或操作不正确造成的走电报警频次。
3、直流稳压电源、交流电压/电流计、逻辑性导出及标识等
交流电压：0～10V可调式导出；直流电流：4～20mA可调式导出；直流电数字电压表/电流计；电压表量程0～200V、输入电阻为10MΩ、精密度0.5级；电流表量程0～200 mA、精密度0.5级；与此同时配有逻辑电平导出（启动、锁紧）、逻辑电平标示、LED数码显示管、直流电24V电磁阀、数据转换座多个。
（二）实训台
实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固，造型设计别具一格，餐桌上下有抽屉柜，下边有元器件储存柜。
（三）无线网络数字化全智能考核系统构成及功能说明
1、系统由1台老师利用计算机（客户备用），wifi网络控制模块（带上位机软件管理系统软件）智能人机对战服务平台（学生们答题器），根据wifi网络构成智能化实训考核系统软件。
2、老师在电脑中编写考卷，依照实训考核规定编写故障点，将设定好一点的故障加用智能化考核系统通过wifi网络发送至每一台学生们实训考核设备上的人机服务平台（学生们答题器），并且在数控车床电路上全自动造成设置的故障点。
3、解题作用：依据系统配置的故障点，电路运行后造成对应的故障状况，考核依据状况检验分辨故障点，将判定结论键入学生机，在学生答完考题并按照上交试卷按键后，系统将根据该学生答题卡上的回答马上得出考试成绩，并把考试成绩储存在该考生档案资料里。
4、老师电脑上可以对学生面试过程进行监控，监管每个学生的解题状况。考试后可以对学生成绩进行筛选，归档，打印出。
5、智能化人机对战服务平台（答题器）由汉语液晶显示器、全智能操纵电路和按键构成。
6、系统软件智能化系统：由教师机直接通过统一设定故障（任意故障和特定故障），由wifi网络输至学生们实训台开展排除故障练习或考核，故障点设定便捷、便捷，练习考核考试成绩自动记录、排列、打印出，巨大便捷实训室的管理方法，大大减轻老师的工作量。
结论公平化：由计算机统一设定故障，实训考核工作人员条件与平等原则，客观性、科学合理分辨实训考核结论，确保考核过程的公平合理。
练习具体化：根据与不同实训机器设备的搭配，既可以锻练学生出手联接练习电路，把握实操技能，也可根据智能化系统考核专业规范公平考核学生所学专业知识，高效的提升了学校实训考核管理水平。
稳定性高：本系统采用单独开关电源供电，电路设计优化有效，生产工艺流程严苛健全，确保设备的可靠性和可靠性。
经济实用：通过测试搜索故障点，灵活运用各数控车床故障特性，各器件性能构造，数控车床电路原理。
组网方案便捷：此系统每一个数据传输也是通过wifi网络传送，能够省时省力组网方案，随意加上组网方案机器设备总数（最大255台），并且不需要进行繁琐复杂网络综合布线，很大的优化了实验室组装，从而降低了建立实验室成本费。
(四)赠予配套设施模拟仿真软件：《多媒体3D仿真教学软件》
选用3D虚拟现实技术，用户可360全方位无死角观查器件外型小细节；选用多媒体展示动漫展现各种各样元器件的构造、作用、原理及控制方法；根据具备互动性的仿真模拟仿真动画，开展电路的安装调节和故障清除，完成无实物学习培训电工设备对口专业所涉及的常见实验仪器、电气检测及其电机控制系统的具体专业技能及注意事项。包含但是不限于：
（1）实验仪器
运用3D模型，使实训设备中所用到的元器件真实播映为学生，另学生们有一个直观地了解。
（2）典型性电路
实训机器设备相对应电路的电路原理图和实体接线图也将反映在这样一个频道里。用鼠标单击电路原理图上对应的元器件标记，真正电路中便会标示相对应的器件，而且在提醒窗中出现该部件在电路中的重要性
（3）电路基本原理
该电路的电路原理解读，运用生动形象的动画演示，搭配上更专业的语音讲解促使该课件达到一定的深层。枯燥乏味的基本原理讲课越来越栩栩如生通俗易懂，是教师最有效的学习工具之一。
（4）接线训练
学生用半透明电路原理图里的提醒，依照电路原理图对电路进行模拟接线，接线的前提下系统软件也有明确的提醒。能够锻炼学生们规范和标准接线和提供对电路的熟悉度
（5）试验模拟仿真
学生能够实际操作气体开关，按键等元器件来操纵相对应工程项目的电路。页面上的交流接触器、时间控制器等元器件就也可以根据实际操作控制电机的旋转。
（1）电焊工基础知识与实际操作：安全用电常识、常见电工仪表、常见导线连接和手焊加工工艺。（2）电焊工建筑识图：详细介绍常见器件的电气符号、电路原理图制作标准、统计分析方法、接线图制作标准、相对性序号法。（3）电工仪表：详细介绍数字万用表、智能电能表、钳型电流表、绝缘电阻表、直流电桥和配电板等常见电工仪表外型、构造、控制面板和操作方法。（4）照明灯具电路组装：主要从器件、电路、基本原理、接线和排除故障五个方面阐述了荧光灯管和两地控制灯的基本知识。（5）低压电气：首先从外观、构造、基本原理、拼装和检查等五个方面对直流接触器、电磁阀、常见漏电开关开关、框架断路器、断路器、启动器、主令电器等常用低压电器进行讲解。（6）电动机与变电器：关键介绍了三相异步电动机、单相异步电动机、交流伺服电机、伺服电机、直流无刷电机与变电器外型、构造、安装与维修等专业知识。（7）电动机控制：按实际电路的开发步骤来介绍常见的电动机控制方法。包含器件、基本原理、电路、合理布局、联线、运作、排除故障等相关信息。（8）使用手册：指导用户该系统使用方法。
（五）实训连接线：针对不同实训项目特点，配置二种不同规格的实训连接线，强电弱电全部采用高可靠护线套构造拿枪插连接线（不存在什么触电事故的可能性），里边选用线材刮丝成的发丝般细多股线，做到轻软目地，业务外包丁晴聚氯己烯电缆护套，具备绵软、抗压高，强度高、防硬底化、柔韧性好等特点，电源插头选用实芯铜制件外衣铍轻铜弹簧片，触碰可以信赖；二种输电线也就只能相互配合相对应里孔的电源插座，不可以混插，大大提升了实训的安全性及合理化。
