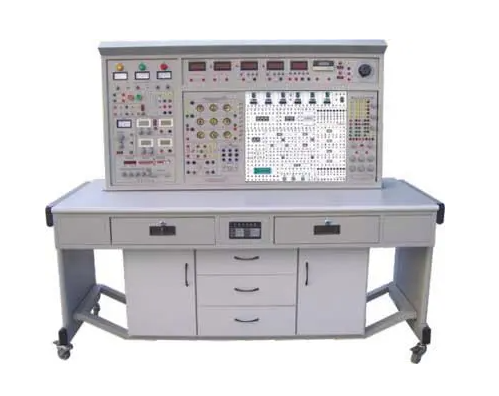

电工技术电拖单片机设计综合性实训设备
一、简述
电工技术电拖单片机设计实训设备吸取国内国外优秀教学器材的优势，充足考 虑了实验室的状况和未来的发展趋势，从特性跟构造上进行了自主创新，选用挂箱式结构，简单明了，空间布局合理，使用便捷灵便。实验仪表盘全智能化表明、精度高，对实验中所涉及到的电 源、仪表设备采用靠谱维护，与此同时设置权限靠谱人身安全维护管理体系，该实验设备使用性能， 是当下公办专科学校实验室基本建设的不二之选。
主要用途: 可用公办专科学校“电工技术”、“电工学”、“数电”、“模电”、“电机学”、 “电动机与机电传动控制”、“电气控制系统”、“继电器触碰操纵”《MCS-51单片机原理与接口》《C8051嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA技术》《可编程》等科目的实验课堂教学。并可扩展性“可 程序编写控制板”及“电机变频操纵”等实验具体内容。
配套设施手机软件：《电工技能与实训仿真教学系统》、《电子器件技能与实训仿真教学系统》<可编仿真教学手机软件>
（1）实验器械
运用3D模型，使实训设备中所用到的电子器件真实播映为学生，另学生们有一个直观地了解。
（2）典型性电源电路
实训机器设备相对应电路的原理图及实体接线图也将反映在这样一个频道里。用鼠标单击电路原理图上对应的电子器件标记，真正电路板上便会标示相对应的元器件，而且在提醒窗中出现该部件在电源电路中的重要性
（3）电路图讲解
该电源的电路工作原理解读，运用生动形象的动画演示，搭配上更专业的语音讲解促使该课件达到一定的深层。枯燥乏味的基本原理讲课越来越栩栩如生通俗易懂，是教师最有效的学习工具之一。
（4）接线训练
学生用半透明电路原理图里的提醒，依照电路原理图对电源电路进行模拟接线，接线的前提下系统软件也有明确的提醒。能够锻炼学生们规范和标准接线和提供对电源的熟悉度
（5）实验模拟仿真
学生能够实际操作气体开关，按键等电子器件来操纵相对应工程项目的电源电路。页面上的交流接触器、时间控制器等电子器件就也可以根据实际操作控制电机的旋转。
二、特性：
1、综合型强 结合了目前我国各种院校电类基础课的所有实验新项目。
2、适应能力强 实验深度与深度广度可根据需要作灵活调整，推广与提升可以根据课堂教学的进程作有机地融合。设备积木式构造，拆换方便快捷，加上构件就可以扩展功能或开上新实验。
3、全套性好 从仪表设备、专用型开关电源到实验联接专用型输电线等都配套设施齐全，仪表设备性能、精度、规格型号等都紧密融合实验的需求开展配套设施。
4、一致性强 实验元器件挑选有效、配套设施详细，使多个实验结论有较好的同一性，有利于老师机构和引导实验课堂教学。
5、形象性强 本设备选用总体与小挂件结合的结构类型，开关电源配备、仪表盘一目了然，各实验小挂件每日任务确立，实际操作、维护保养简单。
三、性能指标及表明:
1、外观规格：160x70x143cm
2、工作电源：沟通交流三相四线380±5% 50HZ
3、实际功率：<1.5KVA
4、导出交流电：三相四线380V。
5、生命安全保护功能：电流量型漏电保护器、工作电压型漏电保护器和防止触电实验输电线。
6、可调电源：2组0--30V持续可调式，全自动电磁阀换挡，数字表表明，全自动过压保护、标示和自行恢复作用。
7、直流电源：0--200mA持续可调式，数字表表明，开路维护。
8、计时器兼报案录像仪：电源控制屏内装有计时器兼报案录像仪，具备设置实验时长、纪录报案频次等服务
9、函数信号发生器：1、波型：正弦波形、三角波、波形。
2、工作频段：5Hz－550KHz按段持续可调式。
3、正弦波形谐波失真：10Hz-100KHz低于1%。
4、导出力度：正弦波形超过0-14Vp-p。
频率计：测量范围为1Hz至8MHz，有六位LED数码管显示，水利闸门时基1S，敏感度35mV。开关（内侧/外测）变换。
10、直流电数字电压表：微控制器制做；0.5级精度；测量范围：0－300V。
11、直流电数据毫安表：微控制器制做；0.5级精度；测量范围：0－500mA。
12、直流电数字电流表：微控制器制做；0.5级精度；测量范围：0－5A。
13、沟通交流数字电压表：全新技术专业MCU制做；精度0.5级，测量范围：0－450V。
14、沟通交流数字电流表：全新技术专业MCU制做；精度0.5级，测量范围：0－5A。
15、实践电极连接线：针对不同实训课程的特征，配备二种不同规格的实践电极连接线，强电弱电全部采用高可靠护线套构造拿枪插电极连接线（不存在什么触电事故的可能性），里边选用线材刮丝成的发丝般细多股线，做到轻软目地，业务外包丁晴聚氯己烯电缆护套，具备绵软、抗压高，强度高、防硬底化、柔韧性好等特点，电源插头选用实芯铜制件外衣铍轻铜弹簧片，触碰可以信赖；二种输电线也就只能相互配合相对应里孔的电源插座，不可以混插，大大提升了实践的安全性及合理化。
16、实验挂箱：
实验挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应电子器件，必须精确测量及观察到的一部分配有卡紧式连接器，使用便捷、形象化、靠谱，实验电路选用模块电路形式设计，每个单元电路以基本上电路为主导，再联接不同类型的元器件为电路主要参数或通过不同的模块电路组成，进行不同类型的实验规定。
（1）电焊工实验挂箱一
设有RC串联和并联选频互联网实验电路、戴维南定理/诺顿定理实验电路、RLC并联谐振实验电路、基尔霍夫/叠加定理实验电路、一阶二阶实验电路、多口互联网、互易定理实验电路。挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应电子器件，使用便捷、形象化、靠谱。
（2）电焊工实验挂箱二
设有仪表量程拓展实验电路、电路情况运动轨迹的观察实验电路、至大功率传送标准测量实验电路、RC双T选频互联网实验电路、电压源与电流源的等效变换实验电路、RLC元器件特点及交流电流参数测量实验电路。挂箱控制面板正脸印着电路原理图及标记，背面焊用相对应电子器件，使用便捷、形象化、靠谱。
（3）电焊工实验挂箱三
设有前灯（9个15W花灯）实验电路、电容器组、单相电表、日日光灯实验电路。设有互感器实验电路（尺寸互感线圈各一个）、铁心变电器（36V/220V、50W）一个。
（4）元器件箱
设有实验所需要的电阻、电力电容器、二极管等实验电子器件多个和一个0-99999.9欧/2W的电阻箱。
（5）受控源、回转器挂箱
设有VCVS、VCCS、CCVS、CCCS受控源实验电路、回转器实验电路、负阻抗变换器实验电路。
（7）模拟电子实验挂箱
设有开关电源实验电路、运放电路实验电路、直流电视频信号、低电压交流电、电子元器件三极管等实验元器件；配备多管、多级别、负的反馈实验模块、分离出来、集成化功率放大电路实验模块。
（8）数字电子实验挂箱
设有8位逻辑电平开关、8位逻辑电平标示、四位十进制设码显示屏、一个共阴数码显示管、2组拨码开关、一次单脉冲、高可靠圆脚集成化电源插座8P、14P、16P、28P、40P等多个及其实验所需要的电阻、电阻器三极管等。
（9）继电器操纵实验挂箱一
配备直流接触器3只带插电标示，热继器1只，时间控制器1只，运行停止按钮2只，保险丝座3只，三相开关一只。
（10）继电器操纵实验挂箱二
配备 BK变电器1只。直流接触器1只带插电标示，热继器1只，运行停止按钮2只，保险丝座3只，三相开关一只。整流管1组。显示灯3只。
（11）单片机设计实验模块
1）开发系统构成：单片机仿真插口（烧录器外置），客户CPU（AT89S52），自动控制系统处理芯片（1032），64K程序存储器（w27c512），64K存贮器（61256x2），开放式4*6电脑键盘电路，开放式6位动态性数码管显示电路.
2）键入/ 导出：128*64 LCD图文并茂电路（或标识符式1602 LCD），单脉冲计数器，8MH数字时钟分频器，8位开关逻辑电平键入/ 导出电路，排针∕卡紧孔转接口、16*16 LED点阵式电路，音频功放，0～5V可调式模拟量输入，PWM电路、射极跟随器，ISP最新下载插口，打印口，客户串行通信。
3）常见接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
4）被控对象：音响喇叭、环境温度18B20、IC卡读写能力、声控开关、小型直流电机、伺服电机、液位传感器、电磁阀等；
5）拓展模块插口：给予总线接口，可以自行拓展设计方案或选装我司各种各样拓展模块。
·手机软件：
系统设置2000/xp等作业平台的单片机仿真调试软件，适用选编、C51语言表达编译程序、调节；单片机设计在线下载软件等。
(12)变频调速器实验模块
采用三菱FR-D720 0.4KW变频调速器，带操作面板，配钢质实验模块。
（13）触摸显示屏实验模块
采用昆仑通态7寸大五颜六色大屏幕触摸显示屏，钢质模块，通信接口及控制连接控制面板表层。
17.套服：充分利用网络、通信、信息及图形图像处理技术将数据及操纵指令紧密结合，以内引外联技术性为载体，提升波型成像技术、传感器参数、曲线图标值等，智能化计算机信息管理和声光报警等功能男性性功能，进一步提升新产品的综合管理能力、安全性应急保障能力和引导操纵水平。运用数字技术，处理目前机器设备中间联接、集成化、结合难题。选用电子计算机通信网络、图像处理、数据信息神经元网络剖析、控制等技术性，使互联网及设备外部接口完成集中化联锁控制表明。当场给予软件工具截屏，及其软件著作影印件，正本备查簿。
四、实验器材配备
1、实验桌：钢制构造，钢制静电喷塑，耐磨损防火安全控制面板，配有抽屉柜、木柜用以储放专用工具、配件等。
2、电源控制屏：包括交直流电源数据工作电压电流功率功率因数表，2组直流稳压电源；直流电源、视频信号、交流三相电源、交流低电压电源。
3、180W三相异步电动机1台：星型/三角形连接；铝外壳。
4、实验输电线、实验手册、使用手册1套。
