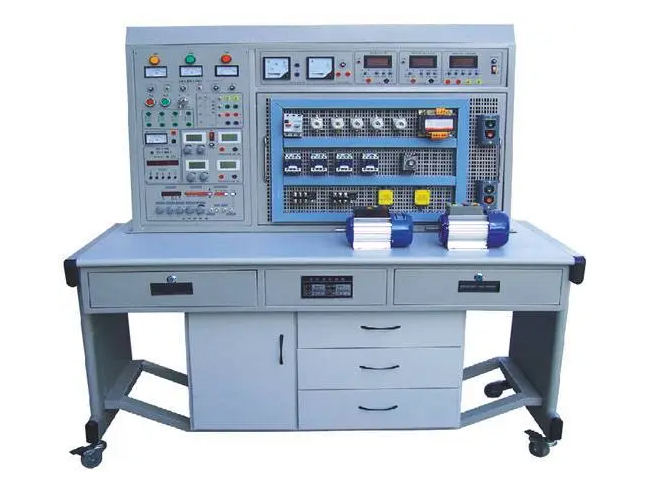

网孔型电工专业技能及工艺实训考评装置
一、简述：
该实训装置主要是由实训桌、元器件储存柜、网孔板构成。作业者依据实训配电线路开展元器件的合理布局、组装、布线，贴近工业生产当场，有益于塑造学生的动手操作能力与专业技能。实训新项目可以自行明确，根据所选项目选择相应的电子器件。它是公办专科学校、职业技术学校、技术以及培训学校学生们实训和电工考察的考评机器设备。
二、特性：
1、电气控制线路电子器件都装到网孔板里，操作简便、灵便、拆换便捷、易拓展功能或开展新实训新项目。
2、工作台仅需三相四线沟通交流电源就可以交付使用，占地面积小，节省用地，降低管理者及基础设施投资。
3、每一组配有工作电压型电流量型漏电保护开关，且有单片机设计全自动实时监控实训装置负载或短路故障，一旦发生就可以自动切断电源，故障处理后才可再度启动工作电源。可以确保设备和作业者安全性。各电源导出都有监控功能，各检测仪表也都有靠谱的维护功能。
4、实训台为组份型，两个学生可以同时开展实训，电源及维护单独，互不干涉。
三、技术规格：
1、工作中电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-10℃～40℃，空气湿度＜85%（25℃）
3、装置容积：＜1.5KVA
4、净重：200Kg
5、尺寸：1500mm×750mm×1650mm
四、实训台配置
1、给予相电压380V和直流电压220V二种电源，键入、导出有显示灯和电流表标示工作情况。
2、沟通交流仪表盘
①真有效值智能化交流电流表2只
选用美国模拟器件公司生产的新式性能卓越RMS真有效值转化器，配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动与手动式测量范围，检测范围：0-5A，单片机控制挡位自动选择，且有超测量范围报警、断开电源功能。检测精度为0.5级。具备文件存储与查看功能。
②智能化沟通交流输出功率及功率因数表（多功能）2只
由24位专用型DSP、16位高精密AD转换器及快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。app上选用RTOS设计理念，与此同时装有PC电脑监控软件来加强逻辑思维能力。能测量电路的功率、功率因素。功率测量精密度为1.0级，功率因素检测范围0.3-1.0，电压电流测量范围为450V和5A，可自动辨别负荷特性（理性表明“L”，溶性表明“C”，纯电阻无法显示），同时可存放观测数据，供及时查看。
3、2组单独运行，停止按钮分别操纵电源的输出，且有急停开关，每一组电源导出有单片机设计实时监控负载或断路而快速断开电源，故障处理校准后才可再度运行电源。
4、给予电机软启动电阻器75Ω/75W六个，能耗制动电阻器10Ω/25W二个。
5、给予整流二极管IN5408八只。
6、实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板。装有抽屉柜和电子器件储存柜。
