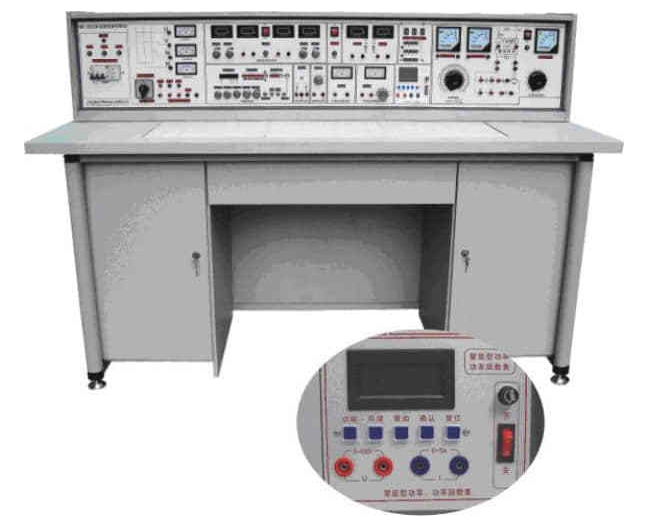

电工.模电.数电.电气控制设备五合一综合实验

电焊工、模电、数电、电气控制系统(带直流无刷电机实验)机器设备五合一

综合性实验室机械设备（带全智能功率因数表、功率因数表）

一、产品特点:

实验台具有较健全的安全性保障措施，较完备的作用。实验操作桌中间装有通用性电源电路插扳，电源电路插座注塑加工成的，表层分布有九孔成一组彼此联通插口，元件盒则在上随意拼装成实验电源电路；元件盒盒体全透明，形象性好，盖子印着历久弥新元件标记，线框清楚美观大方。盒体与盖子选用较科学合理的压三合一构造，检修、拆换元件拆卸便捷。电子器件放置于实验操作桌下面上下柜里，实验时取存便捷，大大提升了管理能力，整体规划化程度，大大减轻了老师实验前期准备工作。

二、应用领域:

适用高等学校及要求高的中专学校、技工学校、职业技术学校，可完成电工学、电焊工基本原理、电路图分析、模拟电子技术、数字电路设计，电气控制设备等科目实验。此设备是目前实验室机器的升级换代或新创建、改建实验室的理想产品，它配备是大学上水平、上级别的重要标志。

三、实验台和实验操作桌构造和结构:

1、实验台组成与特性:

1.1.开关电源及主要参数

1.1.1键入开关电源:三相四线电源，键入时电源指示灯亮

1.1.2开关电源输出：有熔断丝和漏电保护器开关二级保护作用。

A组:单、三相可调式交流电，给予三相0-430V持续可调式的交流电，与此同时可获得至0-240V单相电可调稳压电源(装有一台1.5KVA的三相自耦交流稳压器，装有三只指南针交流电压表，标示交流稳压器输出工作电压)。

B组:低电压交流电流3－24V分七档可调式，较大输出电流量1.5A，电流计标示。

C组:低电压可调电源，工作电压5V，电流量0.5A，电流计标示。

D组:两路稳流可调稳压电源，二路输出工作电压均是0-30V，由单圈电阻器持续调整，输出峰值电流为1.5A，每路开关电源输出有0.5级数字电流表、电流表标示。工作电压稳压管度<10－2，负稳压管度<10－2，纹波电压: <5mV。

E组:单相交流电压输出，供客户备用设备运行。

1.2函数信号发生器:

1.2.1波型:正弦波形、三角波、波形、脉冲波、锯齿波、TTL波形.

1.2.2工作频段:由0.1Hz到2MHz，分七个工作频率档级。

1.2.3正弦波形谐波失真:10-30Hz<3% 30Hz-100KHz≤1%

1.2.4波形回应:最前沿/后沿≤100nS（开路）

1.2.5较大输出力度(开路)：f＜lMHz 力度≤15Vp-p ，1M＜f≤2MHz 力度≤11Vp-p

1.2.6直流偏置(开路)：±l0V

1.2.7输出特性阻抗Z：Z0=50Ω±5Ω

1.2.8pwm占空比:单脉冲与锯齿波升高、下降沿可连续转变，范畴10%-90％。

1.2.9压控震荡(VCF):加另加交流电压0±5V发生变化时，相对应的工作频率转变超过l00:1。

1.2.10输出损耗:20dB　40dB　60dB

1.3工作频率电子计数器:

1.3.1测频范畴:lHz-l00MHz ,六位数显。

1.3.2水利闸门时长:0.01S、0.1S、1S、10S

1.3.3输入电阻(AC藕合)：电阻器份量约500KΩ，并联电容约100P。

1.4一次单脉冲:每一次可输出一对正负极单脉冲。

1.5声频功率放大电路：键入声频 工作电压不少于10mV，输出输出功率不低于1W，声音可调式，里有音响喇叭，用以运算放大器扬声，也可以作数据信号循迹。

1.6七段译码器(WBK-2000电焊工实验室机械设备不存在作用)：3组七段译码器及相匹配译码器表明数码显示管。

1.7外测交直流电源二用电流计:精密度0.5级,三位半数显式表明，检测范围:0-1000mA

1.8外测交直流电源二用电流表:精密度0.5级,三位半数显式表明，检测范围:0-99.9V。

1.9直流无刷电机Ia、If标示。

1.10直流无刷电机Ra、Rf变速阶段。

1.11直流无刷电机开关电源：0-220V直流稳压电源输出。

1.12智能化输出功率、功率因数表：

由24位专用型DSP、16位高精密AD转换器及快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换作用控制模式。app上选用RTOS设计理念，与此同时装有PC电脑监控软件来加强逻辑思维能力。能测量电路的功率、功率因素。功率测量精密度为1.0级，功率因素检测范围0.3-1.0，电压电流测量范围为450V和5A，可自动辨别负荷特性（理性表明“L”，溶性表明“C”，纯电阻无法显示），同时可存放15组观测数据，供及时查看。2、实验操作桌:两面木饰面板做成，不皱不掉色，规格:160×70×80cm，造型设计别具一格,正中间配有抽屉柜，储放专用工具，上下二只储存柜，用以贮存电子器件。

四、机器的组成、配备及实验新项目:

（一）组成与配备(以二十四座为例子)

1、实验操作桌12张，一桌二座，实际操作桌桌面上中间设置通用电源电路插座(规格:35×90cm)，依据实验电源电路则在上随意拼装元件盒成实验电源电路。元件盒盒体全透明形象化，内窗元件一目了然，盖子印着历久弥新元件标记，线框清楚美观大方，盖子与盒体选用压三合一构造、检修拆卸拆换便捷。每一张实际操作桌装有一粒套胶板，维护通用性电源电路插座桌面上(如果需要在桌上摆放电机、电焊焊接等)实验操作桌下边有二只元件储存柜，摆放实验电子器件及贮存板。

2、实验台，共12台，每一张学生们实验操作桌子配备l台。

3、步态分析控制面板:由步态分析实验操作桌、实验台、演试控制柜构成，能各自操纵12台学生们实验台开关电源。演试屏站在实验台子上，尺寸为160×70cm，用以解读、演试。

4、器械配备：39只1.5级指南针直流电流表，26台180W三相电机，26只热继器，26只时间控制器，78只直流接触器，13只MF47数字万用表，l3只数显万用表，39只显示灯，52只行程安排开关，78只开关按钮，13只倒顺开关，26只变电器，13只三相双投漏电开关，13只三相漏电开关，13套实验需要电阻器、电阻器、电源变压器、互感线圈、二极管、三极管、场效管、集成电路芯片、晶闸管、逻辑电平开关、逻辑电平标示等元件盒(元件已装到元件盒里)，91只集成化座，39只电流测试电源插座，25套电铬铁及烙铁架，13套剥线钳、螺丝起子、斜口钳等设备，25张学生们凳。

5、客户备用器械:双踪示波器(型号规格不分)，功率因数表、毫伏表、滑线变阻器。
