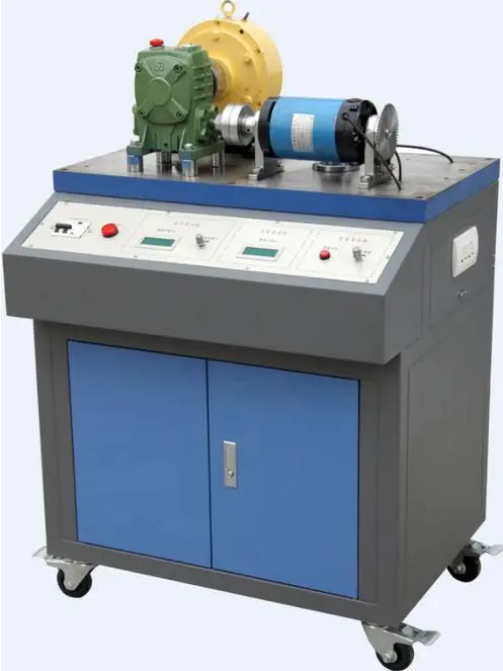

一、齿轮传动实验台介绍：
齿轮传动实验台用以机械结构设计等科目的教学器材，可以进行齿轮传动效率实验，小模数齿轮的承载力实验，让学生掌握封闭功率逆流式传动齿轮实验台的原理特征和齿轮传动效率的测试标准。同学们在实验步骤中了解关于传动结构规格、净重、功率、速率、齿轮传动比、使用寿命、稳定性相互间的关联，并且做好全方位的解读，能准确的掌握齿轮传动在各个工作状况前提下种类的挑选、设计方案，便于未来在具体操作过程中深层次把握齿轮传动的特征。实验仪器选用吊挂式减速箱不关机载入方法，载入便捷、使用方便安全性、能源消耗少。在数据处理方法层面，既可以立即抄写数据信息手工制作测算，也可以和计算机接口构成具备数据采集处理，结论曲线图表明，数据储存、打印等多种功能的自动化技术处理系统。
二、齿轮传动实验台性能参数：
1、电动机额定值功率：300w
2、直流无刷电机转速比：0～1100r/min
3、较大封闭功率：1500w
4、较大封闭扭矩：15NM
5、试验齿轮模数：2
6、传动比：i=1
7、齿轮模数：Z4=Z3=Z3=Z1=38
8、开关电源：220V沟通交流/50Hz
9、净重：90kg
10、尺寸：900×550×300(mm)
三、齿轮传动实验台试验作用：
齿轮传动实验台由传动齿轮实验台与微型计算机，二者由RS232串行通信线相接，然后由专用软件开展数据处理方法。传动齿轮实验台选用封闭功率流式的传动齿轮实验台，使用这个试验系统软件，能够容易地进行下列试验：
1、掌握封闭功率流式的传动齿轮实验台的原理、特征和测量齿轮传动效率的办法。
2、通过改变负载，测到不一样负载中的传动系统效率和功率。导出T1－T4关联曲线图及η－T4曲线。在其中T1为行星齿轮导出扭矩（即电动机导出扭矩），T4为封闭扭矩（也就是负载扭矩），η为齿轮传动效率。
