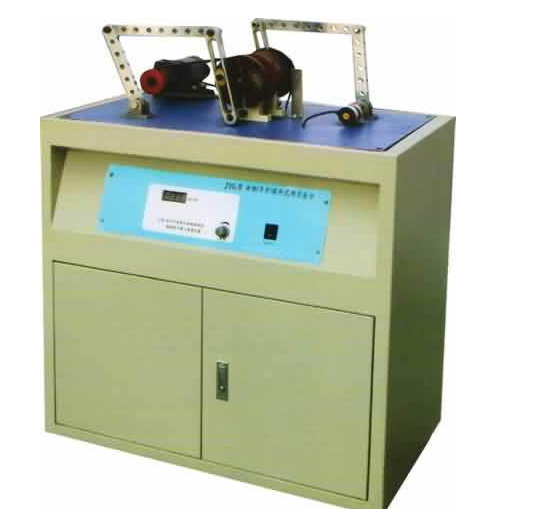

曲柄（导杆）摇杆机构实验台
曲柄（导杆）摇杆机构实验台是为了《机械原理》课程内容量身定做的，主要是针对基本上平面图机构的设计与动力学、振动分析，其基本内容实体机构简单组装、设计和健身运动检测及计算机控制设计与健身运动仿真模拟层面。本实验台选用现阶段时兴加工工艺经深度加工加工而成，外形美观，质量稳定，是一种新型的机电工程综合性实验台。
一、曲柄（导杆）摇杆机构实验台主要特征：
1．可以进行四杆机构及六杆机构简单地组装，并且对曲柄及摇杆开展运动检测与模拟仿真，塑造学生的具体操作能力；
2．借助计算机对平面图机构参数优化设计方案、检测、模拟仿真、剖析，让学生了解计算机辅助设计与现代电子技术、测试分析合理的融合，塑造学生的创新精神；
3．本实验台检测一部分采用先进的单片机系统，该功能测试平稳、抗干扰能力强；选用见解感应器、光栅尺位移传感器和加速传感器做为信号检测方式，具有很高的测量精度；激发学生几个方面一体化的设计理念。
二、曲柄（导杆）摇杆机构实验台性能参数：
1．直流调速电机输出功率：70W；启动转矩：0-200rpm；
2．曲柄长短可调式范畴：20-40mm；导杆行程安排：0-160mm；
3．摇杆行程安排：0-180mm；曲轴行程安排：0-240mm；
4．光栅尺位移传感器：电压/脉冲信号5V/1000P；
5．尺寸：780×420×1025；
6．实验台净重：42kg。
三、曲柄（导杆）摇杆机构实验台实验步骤：
1．四杆机构、曲柄摇杆机构、导杆摇杆机构的虚拟设计及实体机构组装；
2．曲柄的运动参数精确测量，摇杆运动参数模拟仿真及评测曲线图数据分析；
3．声卡机架震动参数检测及机构均衡试验；
4．曲轴上面的轨迹精确测量及分析。
