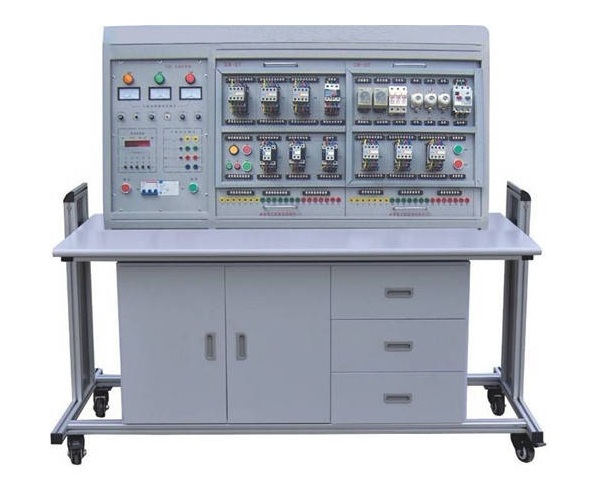

电力拖动、PLC可编控制器专业技能实训装置
商品信息：
电力拖动、PLC可编控制器专业技能实训装置为了配合在我国高等职业教育和就业人群操作过程、学习培训、评定的需要，我司结合了公办专科学校、高职院校、技术学校的《电力工程控制技术性》《电力拖动控制线路与基本技能》《加工厂电气设备控制技术性》《继电器触碰控制技术性》《PLC原理及应用技术》等有关学科的实验及实训课程内容而研制出本装置。装置选用挂箱构造，实训新项目扩展性强，可扩展性电工技能或者与交流电机调速实训新项目。每一个电子器件根据输电线拉到接线端子排上，有益于保护器件，根据电线槽布线，贴近工业生产当场。
一、电力拖动PLC可编控制器专业技能实训装置特性：
1、电气设备控制线路都装到挂箱上，操作简便、拆换方便快捷，可扩展功能或开上新实训新项目。如交流电机调速，实训内容具备广泛性、应用性。
2、工作台仅需三相四线的交流电就可以交付使用，占地面积小，节省用地，降低基础设施投资。
3、配有工作电压型漏电保护开关和电流量型漏电保护开关，可以确保作业者安全性。各电源电压都有软截至保护功能。
4、控制屏还设置了计时器兼报案录像仪，给学生实训理论考试提供了一个统一的标准。
5、每一个电子器件都能通过输电线拉到接线端子排上，学生们布线时只需要在接线端子中进行布线，有益于维护电子器件，根据电线槽布线，贴近工业生产当场。
二、电力拖动PLC可编控制器专业技能实训装置技术规格：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-5℃～ 40℃，空气湿度＜85%（25℃）
3、装置容积：＜1.0KVA
4、尺寸：1100×700×1400（mm）
三、PLC可编控制器专业技能实训台装置配置
（一）开关电源控制屏
控制屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板。为实训考评给予开关电源及维护。
1、三相四线电源键入，根据漏电保护开关，接入总开关，由交流接触器根据启、停按键来操作。
2、配有450V指南针交流电压表三只，标示键入时三相电源工作电压；显示灯三只，标示实训装置与外部开关电源导通状况。
3、三相四线电源电压，具备单片机设计实时监控装置负载或短路故障作用，负载或短路故障软截至且报警，故障处理校准后才可开启电源。
4、配有计时器兼报案录像仪，平常做为数字时钟应用。具备设置实训考评时长、按时报案、关闭电源等服务。除此之外还可以自动记录因为布线或操作不正确所造成的走电报警、短路故障报警总频次，给学生实训技能考评提供一个统一的标准。
（二）实训桌：桌体为铝木结构建筑，桌面上为防火安全、防潮、耐磨损高密度纤维板，配有抽屉柜和储存柜。
（三）实训部件
1、DW-71 电力拖动学习培训部件（一）
2、DW-72 电力拖动学习培训部件（二）
3、DW-73 电力拖动学习培训部件（三）
4、PLC服务器及转化器学习培训部件（三菱FX1N-24mR）
5、SC-09程序编写通讯电缆
6、模拟仿真软件
7、工控设备组态
8、三相异步电动机 380V Y/△接线方法，带离心式开关 2台
四、电力拖动PLC可编控制器专业技能实训装置实训新项目
（一）电力拖动一部分
1、漏电开关开关顺转控制线路
2、交流接触器启动顺转控制线路
3、具备锁紧的反转控制线路
4、具备过找维护的反转控制线路
5、倒顺开关控制正反转控制线路
6、交流接触器互锁的正反转控制线路
7、按键互锁的正反转控制线路
8、按键交流接触器复合型互锁控制线路
9、全自动来回行程安排控制线路
10、交流接触器控制串联电阻降压起动线路
11、时间控制器控制串联电阻降血压控制线路
12、手动式Y/△降压起动 13、交流接触器控制Y/△降压起动
14、时间控制器控制Y/△降压起动
15、QX3-13型Y/△全自动启动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620数控车床电气设备控制线路
19、手动式降压起动
20、单相电运作反接制动控制线路
21、电葫芦电气设备控制线路
22、C6163数控车床电气设备控制线路
23、控制电源电路互锁控制线路
24、主要电路互锁控制线路
（二）PLC能力提升一部分
1、与、或、非逻辑系统测试
2、计时器、电子计数器系统测试
3、自动跳转、支系系统测试
4、移位寄存器实训
5、数据处理方法作用实训
6、求微分、位操作实训
7、造型艺术彩灯造型的PLC控制
8、PLC控制三相异步电动机锁紧顺转控制
9、PLC控制三相异步电动机正反转控制
10、PLC控制三相异步电动机Y/△运行控制
11、PLC控制三相异步电动机电机软启动控制
12、PLC控制三相异步电动机能耗制动控制
13、PLC控制C620数控车床电气设备控制线路
14、PLC控制C6163数控车床电气设备控制线路
15、PLC控制电动式
