网孔型电工技能及工艺实训考评设备（单、双人座）
一、简述
网孔型电工技能及工艺实训考评设备主要是由实训桌、电源控制箱、实训元器件控制模块、网孔板构成，网孔板表层分布“┐”字网孔，元器件和线糟装到特制基座上，基座与网孔板相配套，实训时不需多的人配合费许多时长把元器件用螺钉逐一固定于网孔板里，只需取下对应的元器件控制模块,在网孔板佳选黄金位置一插一拉就可以紧紧固定于网孔板里，构思巧妙，解决了一直以来紧紧围绕全部生产厂家网孔板实训机器设备实训考评时所需要的烦锁螺丝安装元器件的一大难题。元器件的有效放置、线路合理配置，所有由学生自主进行，合理塑造学生的电工学制造工艺专业技能。加上元器件可以完成公办专科学校、职业学校、技工学校的《电工学》、《电工技能训练》、中学高端《维修电工技能训练》、《电气控制技术》等有关电工技能、电工仪表与精确测量课程内容实训，也可以作为电工考证的考评机器设备。
二、特性
1.电路元器件不要用最原始的固定方法,初始方法是什么十分费劲耗时间，把元器件用螺丝固定在网孔板里，并有 的元器件没法直接使用螺钉在网孔板上固定（受结构与间隔限定）。本设备只需一插一拉就可以死死地把元器件固定于网孔板里（选用构思巧妙的导轨式，防冒有法必依），操作简便、拆换元器件便捷、易扩展功能或开上新实训考核内容。
2.工作台仅需三相四线交流电就可以交付使用、占地面积小、节省用地、降低基础设施投资。
3.配有工作电压型漏电保护开关和电流量型漏电保护开关，可以确保作业者的安全性，各电源电压都有监示及过流保护作用。
三、技术规格及功能

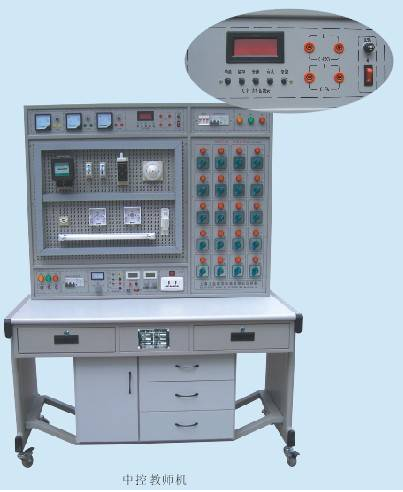

（一）中控台教师机：对实训考评室中全部学生机总体控制
1.输出电压：三相四线 380V±10% 50Hz
2.办公环境：工作温度范围包括-5℃～ 40℃ 空气湿度＜85%(25℃)
3.设备容积：＜1.5KVA
4.尺寸：1600mm×750mm×1650mm
5.检测仪表
（1）～5A电流计3只，型号规格6L2，精密度1.5级
（2）全智能输出功率，功率因数表
由全智能，快速、高精密A/D变换芯片和悉数显电路组成。根据键控、数显式对话框完成人机对换的自动控制方式。为了保证检测范围和测试精密度，要被测电压、电流量瞬时值的抽样数据信号经A/D转换，选用专用型DSP测算功率因素、无功负荷，精密度为0.5级，工作电压、电流量测量范围分别是450V、5A，可测负荷的功率因素、无功负荷、功率因素及负荷的特性等；还能够存储、纪录15组功率和功率因素的检测结果数据信息，同时可逐组查看。
6.电源电压
（1）带安全防护装置的三相四线电源电压，具备走电和过压保护、相电压标示和急停开关。
（2）直流电稳流可调稳压电源：一组0-30V/2A直流电稳流可调稳压电源导出，单圈电阻器持续调整，具备预置式过流保护保护功能。
（3）配置三极、四极电源插座多个。
7.学生们用电量操纵：安装20只学生们开关电源导通开关及相关工作情况标示。具备总体走电和过压保护。
（二）学生们实训考评台
1.输出电压：三相四线制 380V±10% 50Hz
2.办公环境：-5℃～ 40℃ 空气湿度＜85%(25℃)
3.设备容积：＜1KVA
4.尺寸（mm）：1人座1300×750×1650，双人座1650×750×1650
5.电源电压
（1）带安全防护装置的三相四线电源电压，具备走电和过压保护、相电压标示和急停开关。
（2）可调电源：一组0-30V/2A直流稳压稳流电源导出，单圈电阻器持续调整，具备预置式过流保护保护功能。
（3）配置单三相插座多个。
四、实训考评桌
铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度板，构造牢固，造型美观。
五、网孔型电工技能及工艺实训考评设备基本上实训考核内容（提升元器件就可以提升实训新项目）
1、单相电启动终止控制电路
2、异步电动机启动控制电路
3、异步电动机两个地方控制电路
4、异步电动机互锁正反转控制电路
5、双向互锁正反转控制电路
6、全自动次序启运操纵
7、手动式次序启运操纵
8、异步电动机星、三角启运控制电路
9、异步电动机能源消耗控制电路
10、异步电动机反接制动控制电路
11、全自动来回控制电路
12、正反转启动、启动控制电路
13、带有点儿动全自动来回控制电路
14、异步电动机锁紧控制电路
15、异步电动机单边启动起动控制电路
16、串电阻器降压起动控制电路
17、C620﹣1型数控车床电路
18、电葫芦电气设备控制电路
19、日光灯控制电路
20、日日光灯控制电路
21、触碰开关控制电路
22、语音控制开关操纵室内楼梯日光灯电路
23、人体感应开关操纵室内楼梯日光灯电路
24、单相电表立即组装电路
25、单相电表间接性组装电路
26、三相四线有功电表立即组装电路
27、三相四线有功电表间接性组装电路
28、电流表、电流计组装电路
29、一台电压互感器用以单相电回路的布线电路
30、三台电压互感器接成星形接线电路
31、三台电压互感器接成三角形布线电路
32、Y3150型数控滚齿机控制电路
33、单相电动机控制电路
34、电压互感器与电流计适用接线方法
35、两部电压互感器接成不彻底星形接线电路
