SMT表面贴装见习系统软件
一、SMT表面贴装见习系统特点
降低成本配备计划方案，是公办专科学校、科研单位焊接的不二法门
可完成表面贴装元器件的单、双面线路板焊接
SMT商品的具体动手能力培育和娴熟
把握SMT焊接知识及全部简单的生产流程
把握SMT表面贴装技术性的基本原理制造工艺
把握SMT表面贴装科技的应用方式和方法
给予教学挂图和SMT的教育资源
普遍表面贴装元器件（SMD）的结构与差别

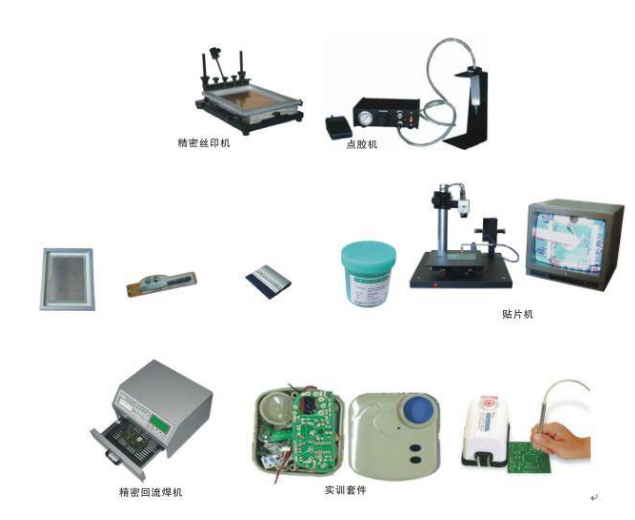

二、SMT表面贴装见习系统软件参照配套设施
手动式高精密丝印机
1、较大合理分派总面积：440×320mm
2、分派精密度：±0.2mm，架构
3、X轴较大可调式间距：20mm，
4、操作台Y轴较大可调式间距：30mm
5、架构θ角较大可调式间距：±20°
6、架构与操作台中间可调式间距：0～10mm
7、尺寸：450mm×600mm×240mm1
刮板不锈钢板 合金铝原材料 SUS#，100mm长短，刷片有刃性，期限应用长5
手动式高精密自动点胶机
可手动式轻按操纵，由计时器操纵每一次滴胶时长，按时、定量分析出强力胶，保证每一次滴胶一致;可滴胶液态或料，有红胶、黄胶、环氧树脂胶、锡浆、硅胶、助焊膏等;调整标准气压，选择适当的时间与针咀，有利于更改每一次滴胶量与滴胶时长，适合不同必须;小型脚踩控制器;多种多样型号的塑料咀适合不同必须。
全自动按时：0.01s～30s
反复精确性：±0.5%
外观规格：235x165x60(mm)
输出电压：220～240V 50Hz AC
内部结构工作电压：24V DC
最少滴胶量：0.01ml
键入标准气压：2.5～7 bar (35～100psi)
消耗功率：<15W
配套设施打气泵：JD-QB 1台 1、输出功率：1.1KW，2、标准气压：8kg/cm2，3、储供气量：12升，4、出供气量：60L/min，5、开关电源：220V/50Hz1含打气泵一台
真空吸笔
有抗静电作用
开关电源：220V，50Hz
外观规格：180×90×70（mm）
整个设备净重：＜1Kg；气旋安全通道：2
内置阀片式打气泵，两人型应用
配备：二根吸笔，强力吸盘及塑料吸管2根2
手动式高精密贴片机
特性：
伴随着电子封装产业链的蓬勃发展，芯片存储容量也越来越大，管脚愈来愈多，管脚间隔愈来愈小，客户在贴片焊接环节中，原来手工贴装方法已经无法符合要求。贴片台是一款高精密IC贴装机器设备，优良的视觉效果，精确的偏移设备，不用程序编写，简单操作流程就可以完成精确贴装。
性能参数：
1、贴片速率： 300～600粒/钟头
2、装有真空装置，无需要包接气动阀门；
3、设备工作台：220X220mm
4、XY向调节范围40mm，Z向挪动范畴80mm
5、旋转方向可调正负极30度
6、内嵌减压装置，实际操作迅速灵便。1
300A无铅回流焊机
键入开关电源：AC220V/50～60HZ
峰值功率：3.5kW；
红外线辐射和暖风混和加热方法
电脑操作系统：中英文双语电脑操作系统
工作方式：自动回焊方式、可调式控温维修模式
温度曲线段：加热段、加温段、焊接段、隔热保温段、制冷段等五段
加热段温度设定范围时长：70～150℃、
时长：0～5Min
加温段温度设定范围时长：加热温度～250℃
时长：0～5Min
焊接段温度设定范围时长：加温温度～280℃
时长：0～30S
隔热保温段温度设定范围时长：
焊接温度～（0～50℃）
合理焊接总面积：300×300mm
尺寸：420×380×250mm1台
助焊膏含量为63/37，25Um，500g/瓶10
电冰箱总容积:48L用电量：kWh/24h，0.5KW/24H,总重：20kg,色调：白色, 温度可调式,制冷压缩机控温保温室0-10度。1
(SMT)加工工艺挂画
1、规格：1200×800mm，彩色喷绘；
2、塑框嵌边，基本介绍SMT表面贴装工艺设备及制作过程。1套
实训课程网络资源SMT在线视频教学网络资源以及相关学习材料，手机软件CD1套
小型贴片实践商品模块小型贴片录音机模块，JD-FM，用以贴片实践用,含教材内容制做资料和电路原理图，及其电子版材料100套
小型贴片实践配套设施网板用以FM专用型配套使用, FM录音机模版JD-GW：370X470㎜规范中等尺寸模版，不锈钢板材1套
焊锡膏专用型拌和刀不锈钢板材 SUS#，100mm长短，刷片有刃性，期限应用长1把
