电气设备控制技术性实训考核设备
一、简述
电气设备控制技术性实训考核设备"是按照教育部"复兴21新世纪职业教育课程改革教材建设整体规划"规定，融合生产制造具体和职业需求的能力要求，依照职业技术学校的教学与实训规定研发和开发出来的商品。该实训考核机器设备适宜中专职业学校、职业技术学校的电力设备安装与维护、机电技术应用、电气运行与控制、电气技术应用和电子电气应用与维修等技术专业与非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气设备控制》、《电机控制电路》、《机电传动控制控制电路》等相关专业模块专业能力教学和实训。
高端维修电工、技工培训涉及到技术专业具体内容广，技术性跨越性大，目前维修电工课堂教学、学习培训、考核机器设备全部采用各种不同的专业设备组成考核的方式，（如：电力电子技术考核机器设备、数控车床电气设备考核机器设备、PLC设施等），投资成本大，专业技能培训、考核点半，不方便应用、考核提前准备时间久、占有考核资源丰富、且不益于占地总面积有限的资源自然环境应用。
电气设备控制技术性实训考核设备以标准化的配电箱为主导柜，合理安排箱体空间，合理地布局家用电器及各类实验仪器，本实用新型主要是为了摆脱以上技术特征中存在的不足，提供一种占地面积小、空间布局合理、结构紧凑、功能完善，提升考核质量的新技术应用计划方案。
这种维修电工课堂教学立式实训考核设备，包含有柜子、视窗、仪表盘操作盘、电气控制系统、电机发电机组构成，所讲的电气控制系统由多个一部分前后左右控制面板竖向展开排序，包含触摸显示屏一部分、PLC服务器一部分、变频调速器一部分、直流稳压电源一部分、机电传动控制与继电器控制一部分，交交流电压、电流测量一部分等构成，是一套综合型较强是实训、考核、评定机器设备，适合于维修电工高端、技术员的实训、考核评定。
电气设备控制技术性实训考核设备依据作业现场的电气设备控制柜设计方案，元器件按生产制造具体常用的控制电路配置，采用元器件与生产、日常生活实际应用的元器件一样，构建工作中场景，实训与生产具体的工作过程同样，所得到的能力提升全方位，把握的技术专业知识技能坚固，对于学生产生专业能力的运动效果好。
配置漏电保护器、负载和电源保护，确保生命安全和设备运行安全性。经鉴定机构多次使用实践经验证明，是一种理想的职业文化教育实训机器设备。
二、机器设备性能指标
1.机器设备构造：实训柜；
2.开关电源：
1)键入：三相AC 380V ±10% 50HZ 三相五线；
2)固定不动沟通交流导出： 380V 接灯线式 1组；220V 接灯线式 1组； 220V 电源插座式3组；
3)固定不动直流电导出： 24V 1组；-24V 1组；±12V 各1组；±5V 各1组；
3.插口及仪表盘：数显式交流电流表3只；单相电功率因数表1只；单/三相功率表2只；数显式交流电压表1只；
4.整流管：1组。
5.维护：过流保护、过压保护、漏电保护器，漏电保护器动作电流≤30mA；
三、机器设备构造配备

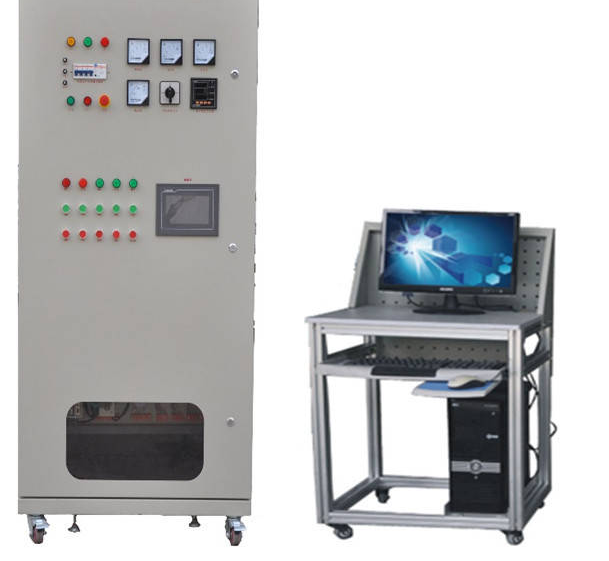

（1）电气设备控制系统软件实训考核装置构造
电气设备控制系统软件实训考核设备。是通过实训箱体、门扇电气设备控制元器件（部件）、仪表盘等，实训考核模块槽板、互联网组态软件槽板、PLC控制型数控车床槽板、电机模块、健身运动模块、环境温度控制部件、网眼槽板等构成。
电气设备控制系统软件实训考核设备是由对应的槽板部件构成多种多样简易或繁杂的电气设备控制系统软件进行教学与实训。
（2）电气设备控制系统软件实训考核设备关键构成
主令电气设备及仪表盘模块
主令电气设备及仪表盘模块是控制数据信号和表明（标示）模块，在所有电气设备控制系统内，起到向系统中别的模块给予控制信号的功率功效。
关键构成：
包含入线开关电源控制与保护、主令电气设备控制元器件、显示灯、触摸显示屏、数显仪表、紧急停止按钮等元器件。
PLC互联网组态软件模块
PLC互联网组态软件模块是电气控制系统程序流程控制的重要（上位机软件）控制模块，在整个系统中，起到对键入信号分析和电气设备控制数据信号导出等重要意义。
关键构成：
包含中小型PLC、扩展模块，0-20mA规范直流电源、0-10V规范恒压源、数显式数显仪表、伺服控制器、步进驱动器等元器件。
PLC控制模块
PLC控制模块槽板是电气控制系统程序流程控制辅助控制模块，在整个系统中，起到对键入信号分析和电气设备控制数据信号导出等重要意义。
继电器控制模块
继电器控制模块槽板是促进最基本的电机拖拽控制的一个单元，在所有电气自动控制系统内，起到对PLC控制信号放大与执行的功效。与此同时可以实现单独的继电器拖拽作用
关键构成：
包含隔离开关、断路器、交流接触器、小型继电器、热保护继电器、行程安排开关、时间控制器等。
另外还组装由伺服电机、步进电机电机驱动（可互相变换）小轿车健身运动设备，而且设置有感应器、轴体开关、滚珠丝杆、增减型伺服电机等。
四、电气设备控制技术性实训考核设备可完成的常见实训新项目举例说明
1.变换开有关于电流表连接精确测量三相电压；
2.电力工程综合性数显仪表的应用；
3.三相异步电动机直接起动、停车控制电路连接；
4.交流接触器互锁的三相交流异步电机正、翻转控制电路的连接；
5.按键互锁的三相交流异步电机正、翻转控制电路的连接；
6.按键、交流接触器互锁的三相交流异步电机正、翻转控制电路的连接；
7.万能转换开关控制三相异步电动机的正反转；
8.三相交流异步电机Y-△（手动式转换）运行控制电路的连接；
9.三相交流异步电机Y-△（时间控制器转换）运行控制电路的连接；
10.转子绕组串联电阻运行控制电路的连接；
11.三相交流异步电机能耗制动控制电路的连接；
12.三相交流异步电机反接制动控制电路的连接；
13.几台（3台以下的）电动机次序控制电路的连接
14.电动机来回行程安排控制电路的连接；
15.数控车床控制电路的连接；
16.电葫芦控制电路的连接；
17.三相交流异步电机既可以启动，又可持续旋转的控制电路连接；
18.两个地方控制电路的连接；
19.按键转换的单速电动机调速控制电路的连接；
20.时间控制器转换的单速电动机调速控制电路的连接；
21.离心式开关协调的反接制动控制电路的连接；
22.变频器面板作用基本参数及使用实训；
23.变频调速器对电机启动控制、起停控制；
24.电机转速比两段控制；
25.直流、变频式转换控制；
26.根据模拟量输入控制的电机开环变速；
27.根据控制面板操控的电机开环变速；
28.变频器的保护与报警功能实训；
29.根据PLC的变频调速器开环变速；
30.PLC控制电机顺序启动；
31.PLC控制三相异步电动机Y-△启动电路；
32.小型PLC的应用；
33.中小型PLC的组态软件和基础应用；
34.几台PLC互联网组态软件、主从关系站控制实训；
35.触摸显示屏的基本参数；
36.触摸显示屏的程序编写；
37.触摸显示屏、PLC、变频器的综合性实训；
38.步进电机电机的控制；
39.步进驱动器的基本参数；
40.步进电机电机的PLC开环控制；
41.增减型伺服电机的应用；
42.根据增加量型伺服电机的步进电机电机控制
43.交流伺服电机的控制；
44.沟通交流伺服控制器的基本参数；
45.交流伺服电机的PLC半闭环控制；
46.根据增加量型伺服电机的伺服电机控制
47.热电偶或热电阻的应用；
48.环境温度控制装置的基本参数；
49.根据热电偶（热电阻）温度控制；
50.根据热电偶（热电阻）的PLC环境温度控制；
51.模拟量模块的应用；
52.根据模拟量输入的PLC控制；
53.传感器应用；
54.根据传感器PLC部位控制；
55.PLC控制数控车床电源电路实训；
56.电气控制系统的排除故障实训；
六、附则
维修电工机电传动控制及数控车床考核模拟仿真软件
