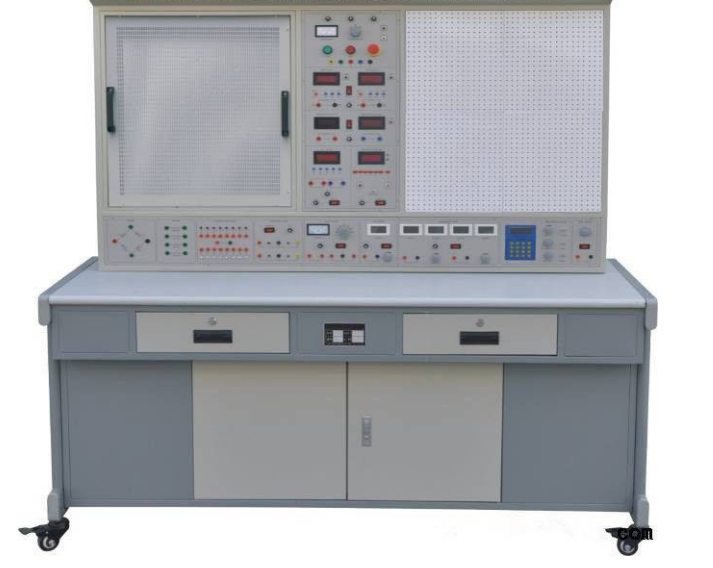

通用性电工技术自主创新实验和技能实训考评实验室机械设备
一、产品优势：
通用性电工技术自主创新实验和技能实训考评实验室机械设备是电焊工、电子器件自主创新实验与电焊工、电子器件专业技能实训考评有机融合，保证资源整合共享一室常用，降低实验实训指导教师和教室里。
自主创新实验采用德国高等职业教育前沿的实验方式；利用九孔通用性全能电源电路底版和分立式全透明创意设计元件盒灵活组成实验，电子器件可重复性利用，实验便捷，动脑筋悟性高。自主创新实验项目包括电工学、电焊工基本原理、微电子学等科目的突破实验，利用九孔通用性全能电源电路底版和分立式全透明创意设计元件盒灵活组成实验，电子器件可重复性利用，实验便捷，动脑筋悟性高。
电工技能实训根据安全消防，实用工具及仪表盘的应用，电焊工专业技能练习，电动机组装、维护保养与故障排除，电机基本上控制回路安装、调节检修，常见生产机械电气控制线路的故障诊断和处理等特色系统训练，可以达到工作及社保职业资格培训中级以上职称水准。
电子器件专业技能实训学科改革创新传统式实验实训教学方式，根据基本操作技能和二十几类实用电源的制做、调节，让学生把握电子产品制做调节，学会阅读电路设计图和PCB图，了解常见电子元件的挑选、检测，把握电焊焊接和电源电路装配工艺专业技能（设备上配备二十几套实训线路板和相对应电子器件），并且能够解决设备安装调试过程中出现的难题。实训电路板上包含开关、声频、数据信号产生、记数、译码器、表明、精确测量、操纵等相关信息。
通用性电工技术自主创新实验和技能实训考评实验室机械设备是高等学校、中专学校、技工学校、职业技术学校以及各类培训学校为学生进行社工前不可缺少的练习机器设备，也可以作为考评组织为学生提供考试的理想化机器设备。
二、实训台组成与特性：
实训台壳体材质为钢制亚光密纹静电喷塑
1、电源及主要参数：
1.1、键入电源：三相四线电源，键入时电源指示灯亮
1.2、电源输出：有内嵌式保险丝盒和走电开关二级保护作用。
1.2.1 监控电流表：根据换相开关标示三相输出工作电压。
1.2.2 三相电源输出：由三相电源电源插座与安全接线座输出工作电压，根据全能开关操纵三相电的输出，以提升安全系数。
1.2.3 0-220V电源输出：一组万能插座。为各种仪器设备给予工作中电源。
1.2.4 可调式交直流电源电源：一台0.5KVA单相电交流稳压器，输出0～240V交流电流，工作电压输出有表标示。
1.2.5 恒流电源稳压管电源：二路0-30V稳压管输出，内藏式电磁阀全自动换挡。单圈电阻器持续调整，使用便捷。输出峰值电流为1.5A，具备预置式过流保护保护功能，输出由0.5级数字电流表、电流表标示，工作电压稳定性＜10-2，负荷稳定性＜10-2，纹波电压＜5mv。
1.3 全智能直流电流表：精密度0.5级，检测范围0～2A，采用美国模拟器件公司生产的新式性能卓越RMS真有效值转化器，配上快速MPU单元教学设计成的。具备测量范围全自动分辨、转换、报警、校准作用。使用便捷，精确度高，可以信赖。
2、输出功率输出信号发生器：
采用立即数据工作频率生成（DDS）造成高精密正弦波形，波形和三角波。采用显示屏LCD显示输出工作频率、波型，损耗值。
3、实训实际操作桌：实验桌为钢结构形式，桌面上为防火安全、防潮、而磨高密度纤维板、构造牢固，造型设计别具一格。
三、实验台性能指标：
1、键入工作中电源：三相四线
2、输出电源及数据信号
A模块：三相四线
B模块：沟通交流3、6、9、12、15、18、24V
C模块：两路恒流电源稳压管电源（具备负载及过流保护作用），二路输出工作电压均为0～30V，内藏式电磁阀全自动换挡，由单圈电阻器持续调整，使用便捷。输出峰值电流为2A，具备预置式过流保护保护功能。
工作电压稳定性：<10-2 负荷稳定性：<10-2 纹波电压：<5mv
D模块：直流稳压5V，电流量0.5A
E模块：交交流电压0～240V持续可调式，电流量2A
F模块：220V工作电压输出，供外置仪器设备应用。
3、一次单脉冲源：每一次可输出一对正负极单脉冲
4、DDS输出功率输出信号发生器：
1）采用立即数据工作频率生成（DDS）造成高精密正弦波形，波形和三角波。采用显示屏LCD显示输出工作频率、波型，损耗值。
2）正弦波形输出力度≥10V,输出特性阻抗50Ω，谐波失真<1%（0.1HZ-- 1KHz）。
3）工作频段: 0.1HZ~3MHz, 采用电脑键盘立即输入数字设置工作频率,。
4）输出力度采用电阻器调整，正弦波形输出具备20db,40db损耗。
5）波形pwm占空比可调式, 调节范围：1%-99%调整；波形和三角波采用TTL脉冲信号输出。
6）频率计最大检测范围100MHz，全自动换挡。
5、声频功率放大电路：键入声频工作电压不少于10mv，输出输出功率不低于1W，声音可调式，里有音响喇叭，用以功率放大电路扬声，也可以作数据信号循迹仪器设备应用。
6、漏电保护器：漏电动作电流 30mA。
7、接地电阻：>5MΩ。
四、通用性电工技术自主创新实验和技能实训考评实验室机械设备结构和配备（以二十四座为例子）
（一）实验桌：学生们实验桌12张，一桌二座，实验桌尺寸为160×70×80cm。餐桌中间配备九孔电源电路插座，线路板进口的由ABS注塑加工成的，反面配有铝压铸成的九孔成一组的金属片，表层布有九孔成一组彼此联通插口，元件盒则在上随意拼装成实验电源电路。自主创新元件盒盒体全透明形象化，内窗电阻器、电容器、电感器、二极管、三极管、场效管、晶闸管等元件去完成基本原理实验。内窗元件一目了然，盖子印着历久弥新元件标记，线框清楚美观大方。盒体与盖子选用较科学合理的压三合一构造，检修、拆卸便捷。继电器一部分练习元器件已装到特制元件盒上，实训时插到九孔主板上就可以联线实验，便捷，灵便。电子器件专业技能实训项目由二十几套实训线路板和相对应元器件去完成。每一张实际操作桌装有一粒套胶板，维护通用性线路板和桌面上(如果需要在桌上摆放电机、电焊焊接等) 餐桌下边是元器件储存柜，摆放实验元件、器械、设备等。
（二）、步态分析控制面板：1台步态分析台，各自操纵12台学生们实验台开关电源用以解读、演试。
（三）、实验台，左手边网孔板右边九孔板，共13台，学生们实验桌和步态分析台子上各配备1台。
（四）、器械配备：
身体恢复实体模型1个,消防灭火器1只,手钻3把,台式钻床1台,电笔、扳子、剥线钳、医用镊子、钢丝钳、斜口钳等设备13套，电铬铁及烙铁架25套，指针万用表13只，数显万用表13只，电表13只，绝缘电阻表13只，钳形表13只，时速表1只，自动绕线机2台，保险丝盒39只，配电板26块，断路器78只，吊线开关、圆电源插座、平灯口各26只，20W日日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻器一批，变电器部件13套，三相电动机拉具1套，钢锯架13把，单相电动机13台，三相180W鼠笼式电机26台，100W直流无刷电机1台，直流接触器52只，组成开关13只，3H外壳按键13只，热继器26只，时间控制器13只，变电器13只，阵式开关13只，三相漏电开关13只，信号指示灯13只，变压器绕线制做桌1张，双开门柜2个，敷铜板13片，基本电焊焊接通用性电路板及部件13套，13×22套电子器件专业技能实训考评部件（包含特别制作电路板及相关元器件），13套电焊工、电子器件实验所需要的：电阻器，电阻器，电容器，变电器，二极管，三极管，场效管，集成化，晶闸管，感应器，逻辑电平开关，特别制作通用性集成化座等，学生们凳25张。
五、通用性电工技术自主创新实验和技能实践考评实验室机械设备自主创新实验与实训课程：
（1）自主创新实验新项目
电焊工一部分创业创新项目：
1、电焊工检测仪表的应用
2、常见器件的鉴别与检验
3、线性元件与非线性元件的光电流特性
4、电源外特性
5、电位差值、电压值的测量
6、电流计和电流表的扩程
7、基尔霍夫定律的认证
8、验征楞次定律
9、迭加原理与互易定理的认证
10、戴维南定理与诺顿定理的验征
11、电压源与电流源的等效变换
12、受控源特性的探索
13、一阶电路实验
14、二阶电路的过渡过程
15、科学研究LC元器件在直流和交流电路里的特性
16、负荷得到至大功率的前提条件
17、沟通交流电路参数精确测量
18、正弦函数沟通交流电路中RLC器件的特性
19、RL及RC串连电路实验
20、RLC并联谐振电路
21、日日光灯电路连接及功率因素改进
22、三相负载的星、三角接线方法
23、三相电路及输出功率的测量
24、R-C选频互联网的科学研究
25、二端口网络科学研究
26、三相变压器实验
27、互感器电路实验
28、三相异步电动机的使用与启动
29、三相电动机继电器触碰控制的最基本电路
30、三相电动机Y一△启动控制实验
31、三相电动机顺序控制实验
32、三相电动机能耗制动控制实验
运用以上32项实验的电子器件也可以进行下边电路实验
33、简单的电路
34、电路中各点电位差与定位点的挑选
35、电阻器的串连
36、电阻器的并接
37、电阻器的混联
38、电阻分压器电路
39、全电路焦耳定律
40、电桥电路的应用与牛顿第二定律
41、节点电压法
42、控制回路工作电压法
43、支路电流法
44、RCL并接电路
45、串连电路
46、变电器结构与原理
47、基尔霍夫第一定律
48、基尔霍夫第二定律
49、日日光灯电路基本原理
50、扩张电压表量程
51、扩张电流表量程
52、RC电路的过于全过程
53、RL过渡过程
54、电容器的串连电路
55、电容器的并接电路
56、电容器充电放电
57、电力电容器在交直流电源中的重要性
58、条形磁铁在线圈里的健身运动
59、电容器的混联
60、纯电阻、电感器、电容器电路
61、磁耦合线圈的顺串
62、磁耦合线圈的反串表演
63、电压表工作原理
64、双连开关二地控制
65、用数字示波器观查铁磁体
66、等效电路焦耳定律
67、两线圈的互感器及电脑
68、互感器藕合
69、功率因数补偿的办法
70、单相电电路输出功率的测量
71、录音机开关电源电路
72、过滤电路
73、电阻器与湿度的关联:用伏安法测到钨丝在各个工作电压中的电阻值。
74、三相异步电机漏电开关控制顺转实验
75、具备过压保护的控制配电线路
76、按键控制的正反转控制配电线路
77、交流接触器控制星一三角降压起动控制配电线路
