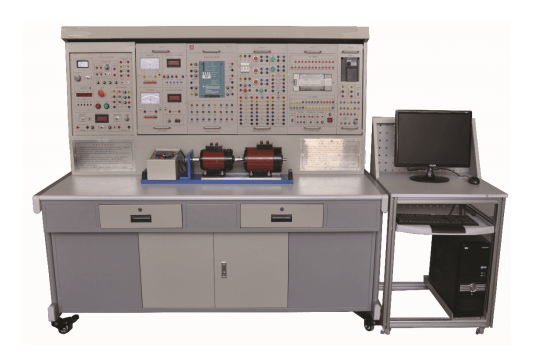

高端维修电工及技术员技能实训考评装置
一、简述
高端维修电工及技术员技能实训考评装置是依据机械工业出版社出版《维修电工技工培训教材内容》中有关技能的岗位职责要求，而研制的实训装置。该装置不仅可以做为各单位、岗位技术院校、技工学校等部门的维修电工技工培训使用的工作台，并且也可以作为相关部门对维修电工技师资格评定的鉴定考试机器设备。这套装置还设立了常见故障设定与清除作用，拥有丰富的波型观察孔和故障检测孔，有利于岗位培训。
它不但包括了电子信息技术(数、模电子信息技术)、电力电子技术变流技术、电机与拖动、自动控制系统、程序控制器、单片机设计等多个方面的技能学习培训，还可以用于对从业者开展专业技能培训、技能培训及其各省市、市的维修电工培训及评定考评应用。
维修电工3D模拟实训分成电工技术、照明电路、仪表设备、低压电气、机电传动控制、电子元器件、电子信息技术、数控车床电源电路、PLC控制等100好几个实训具体内容，院校能够按照学生课程学习选择相应的练习控制模块进行练习。
二、特性
1、综合型强
本装置结合了目前我国各种院校电子信息技术，电力电子技术、半导体材料变流器、交直流调速、PLC可编程控制工艺、电机控制系统基础理论等多个方面的技能培训课程。
2、适应能力强
能够满足各种院校相对应学科的实验课堂教学，深度广度可根据需要作灵活调整，推广与提升可以根据课堂教学的进程作有机融合，装置选用积木式构造，拆换方便快捷，如果需要扩展功能或开上新实验，仅需加上构件就可以，绝不取代。
3、全套性好
从专用型开关电源、电动机以及其它实验构件到实验联接专用型输电线配套设施齐全，配套设施零部件的性能、规格型号等都紧密融合实验的需求开展配套设施。
4、形象性强
各实验小挂件选用隔开结构类型，部件控制面板提示、点划线明晰，各小挂件每日任务确立，实际操作、维护方便。
5、合理性强
装置占地总面积少，节省实验用地，降低基础设施投资；配套小型电机均经特别制定，可仿真模拟中小型电机的特点和主要参数；小型电机耗电量省，节约资源，实验噪音小，工整美观大方，改进实验自然环境；实验主题鲜明，设计合理，除开加重基础知识外还可以联系实际开设设计方案性实验。
6、开放性好
控制柜供电系统选用三相隔离变压器防护，并设有工作电压型漏电保护器装置和电流量型漏电保护器装置，保证作业者的安全性；各电源电压都有监示及过流保护等服务，各检测仪表都有可信赖的保护功能，应用可以信赖；控制柜还设置了计时器兼报案录像仪，给学生实验技能的考评提供一个统一的标准。因为全套装置通过精心策划，再加上可信赖的电子器件质量及靠谱工艺做为确保，商品性能优质，这所有的一切均是开放性实验室，创造了条件。
7、维修电工3D动漫仿真模拟实训特性：
（1）在基本方针上，不因某专业或学科的课程标准为基础，而是用我国维修电工职业技能标准为引领。
（2）在系统定位上，不因逻辑性系统化为切入点，而是用岗位技能的练习培养为首要任务。
（3）在内容选择时，不因认证性实训为主要目标，而是用岗位标准的技能点模拟仿真实训为切入点。
（4）在公众应用上，不因简单播放视频式动漫为主导，反而是偏重于动漫程序编写、受训者参与其中互动性练习上。
（5）在表达形式上，不因实物图片而达到，反而是为了追求场景性实际效果选用三维建模技术。
（6）在教案设计上，不因简易进行某一技能为了满足反而是紧紧围绕该技能设置权限例如目地、基本原理、了解、构造、拆卸、合理布局、联线、实际操作、排除故障、评定等尽量完善的控制模块。
（7）此软件包括初级工与中级工、高级技师所有12个实训单元研发工作中，一共包括了近100好几个实训新项目，基本上覆盖电焊工、电子器件、电拖、维修电工、PLC等岗位技能实训和评定机器设备技术标准中常列举的关键技能新项目。网路版用以学生们独自一人模拟训练，单机用以教师上课实训。
三、技术性性能
1、键入开关电源: 三相四线(或三相五线 380V±10％ 50HZ)
2、办公环境: 环境温度-10℃－ 40℃ 空气湿度＜85％（25℃） 海拨＜4000m
3、装置容积：＜1.5KVA
4、尺寸：187.3×72.5×162.2 cm3
四、高端维修电工及技术员技能实训考评装置的最基本武器装备
1、DK01开关电源控制柜（铁制两层亚光密纹静电喷塑构造，铝制控制面板）
（1）交流电：三相交流电源 AC220V 1.5A电流量（含有过电流保护对策）
三相交流电源 AC380V 5A 电流量（具备导出过流保护）
（2）高压直流电源：励磁电源：220V（0.5A），具备导出过流保护。
（3）指针式仪表：交流电压表一只：可利用其下方波长开关心换标示三相电力网键入相电压，精度1.0级;
（4）数显式仪表盘
1）真有效值沟通交流数字电压表一只：检测范围0～500V,测量范围全自动分辨、自动选择，精度0.5级，三位过半数显，为交流调速系统软件提供工作电压标示；
2）真有效值沟通交流数字电压表一只：检测范围0～5A，测量范围全自动分辨、自动选择，精度0.5级，三位过半数显，具备超测量范围报警作用，为交流调速系统软件提供电流量标示；
3）直流电数字电压表一只：检测范围0～300V，三位过半数显，输入电阻为10MΩ，精度0.5级；
4）直流电数据毫安表一只：精度等级为0～2000mA，分20 mA、200 mA、2000 mA三档，直键开关心换，三位过半数显，精度0.5级，具备超测量范围报案、标示及断开总开关电源等服务。
（5）生命安全维护管理体系
三相隔离变压器一组：三相电源首先通过三相漏电保护开关，随后经锁匙开关、交流接触器到隔离变压仪，使导出与电力系统防护（浮地设计方案），对生命安全起到一定的缓冲作用。
电流量型漏电保护开关：控制柜如有走电状况，泄露电流超过一定值，即关闭电源。
实验电极连接线及电源插座：强、弱电安装联接及电源插座分开，不可以混插。弱电电极连接线及电源插座选用全封闭式加工工艺，安全可靠、靠谱、防止触电。
（6）实验管理工具
具备设置实验时长、按时报案、关闭电源等服务；还能够自动记录与区别因为布线或操作不正确造成的走电报警、仪表盘超测量范围报警等。
（7)常见故障设定箱：单片机设计智能化常见故障设定，可以设置40个故障原因，同时可对它进行排除故障作用。
智能化评价系统是由计算机系统控制、收集全部教学器材的所有故障教学管理系统，并可以管理方法学生电子档案，成绩快速计算，考评机器设备可以随意分给所有学生，全自动传送学籍号，容许学生们分次考评并且具有单机模式与多台方式考评，可以随意组成或设定机械故障，实际操作模块选用汉语人机对换，容许连接网络考评或离线考评。学生与教师实际操作简单实用。
（8）控制柜其他设备
控制柜正脸大凹形槽内，配有二根不锈钢钢管，应挂置实验构件控制柜两侧配有单相电三极220V电源插头及三相四极380V电源插头，还设置了实验台照明用的40W日日光灯一盏。
2、DK02实验桌
实验桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板,构造牢固，样子似长方形密闭式构造，造型别具一格；配有两个柜子、箱门，用以摆放专用工具、储放小挂件及材料等。桌面上用以组装开关电源控制柜并提供一个宽阔舒心的设备工作台。实验桌还设置了四个万向脚轮和四个固定不动驱动机构，有利于移动和固定不动，有益于实验室的规划。
3、DQ03-1固定不动电机滑轨、限速系统及数显式时速表。
电机滑轨平面度好，无内应力变型，生产加工细致，同轴度好与交换性好，能确保电机与电机中间相连的同轴度不得超过±5丝，电机运作噪音小，实践主要参数典型性，能较好满足实践规定。
4、DQ29-2提供2组900Ω×2/0.41A瓷碟电阻器和一只变换开关
5、DK03可控硅主要电路
提供12只5A/1000V的可控硅，分为正、反桥2组，每一只可控硅都设有RC吸收熔断丝保护设备，可控硅可以通过触发数据信号开展触发（留出触发单脉冲输入接口）。此外，还设置了带镜面玻璃高精密指南针直流电压表（±300V，精度1.0级）、带镜面玻璃高精密指南针直流电流表（±2A，精度1.0级）各一只及其平波电抗器一组。
6、DK04-1 三相可控硅触发电源电路
提供三相触发电源电路、功放电路等，与“DK03”配套使用。
7、DK05可控硅触发电源电路实验
提供单结晶体管触发电源电路、锯齿波同歩触发电源电路和西门子系统TCA785集成化触发电源电路。
8、DK06电机变速操纵实验（Ⅰ）
提供下列控制模块：给出（带数显式）、控制器I、转速比转换（FBS）、控制器II、反号器（AR）、电流量转换（FBC）、工作电压信号隔离器（TVD）。在其中控制器I和调节器II比例增益值可以用电阻器进行控制。
9、DK06-1电机变速操纵实验（Ⅱ）
提供下列控制模块：提供下列控制模块：零脉冲信号检验（DPZ）、转距正负极辨别（DPT）及逻辑控制（DLC）。
10、DK07-1直流电斩波电路
主要是由斩波器触发电源电路及换流器主要电路两大部分构成。
11.DK07 直流电斩波电路
提供构成直流电斩波电路所需要的电子器件和选用专用PWM操纵集成电路芯片SG3525。可完成变压、降血压、升降压斩波电路等六种典型性实践。
12、DK08给出及实践元器件
提供一只电灯泡负荷、给出工作电压（带数显式，±15V可调式工作电压导出）、二极管。
13、DK09新元器件特点实验
提供SCR、GTO、MOSFET、IGBT、GTR新元器件，与DK13配套使用，可完成电力电子技术新器件的推动特点实验。
14、DK11单相电变压与可调式负荷
提供了一只0～250V/0.5KVA单相交流自耦交流稳压器，为对应的试验提供可调稳压电源；一个整流滤波电路及其0～90Ω/1.3A（串连）或0～45Ω/2.6A（并接）瓷碟可变电阻，为对应的试验提供一个可调节的阻性负载。
15、DK13 电力电子器件推动与短路保护
开关电源：为驱动电路提供开关电源：包含±5V、±15V、 20的直流稳压电源
驱动电路：提供GTR，GTO ，的MOSFET和IGBT的推动短路保护。在其中IGBT的驱动电路使用了专用芯片EXB841，MOSFET的驱动电路由分立元件构成。
PWM波形发生器：以SG3525为基础PWM波形发生器通常是给新元器件驱动电路提供PWM推动波型，能通过工作频率调节旋钮开展工作频率调整；根据占空比电阻器来调整PWM波型的占空比。
16、DK29 功率表及单相变压器
提供一只功率表和一只单相变压器。
17、DK12变电器试验
提供三相芯式变压器一个和一组三相不控逆变电路。
18、PLC程序控制器服务器
