性能卓越电工学实训考评设备
一、简述：
性能卓越电工学实训考评设备是我公司消化吸收国内国外同行业科学合理的实训方式，优秀、科学合理的实训方式再加以消化吸收，综合提高而研发的新一代实训设备。实训具体内容按照教育部“复兴21新世纪职业教育课程改革教材建设整体规划”的需求，并依据高职教育教学与实训规定而设置，包含“电路图分析”“电工技术”“电工学” “电机控制系统”“继电器触碰操纵”等科目的实训考试大纲规定，其适宜高职院校、技工学校、职业学校等试验室新创建、改建、升级换代，为校快速开设实训课程内容提供了最理想的课堂教学实训机器设备。
二、特性
1、综合型强：结合了目前我国各种院校电工类基础课的所有实训具体内容。
2、实训的深度广度可根据需要作灵活调整，设备采用挂箱式结构，拆换方便快捷，加上构件就可以拓展功能或开发一个新的实训新项目。
3、检测仪表精确度高，采用智能化、智能化系统方式，符合现代精确测量发展前景。
4、安全系数高：实训屏上380V沟通交流导出处配有单片机设计全程控制的一套过流保护装置，两色、电线间立即短路负载，电流量超出预设值，系统软件即报警并断开总开关电源，确保设备安全性。
5、设备构造合理，使用性能，配套设施详细，外表奢华空气。
6、依据工作电压不一样，实训电极连接线及电源插座采用不一样的构造，安全可靠、靠谱。
三、技术规格：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、环境温度：-10℃～40℃，空气湿度＜85%（25℃）
3、设备容积：＜1.5KVA
4、净重：200Kg
5、尺寸：1600mm×700mm×1500mm
四、性能卓越电工学实训考评设备标准配置及功能

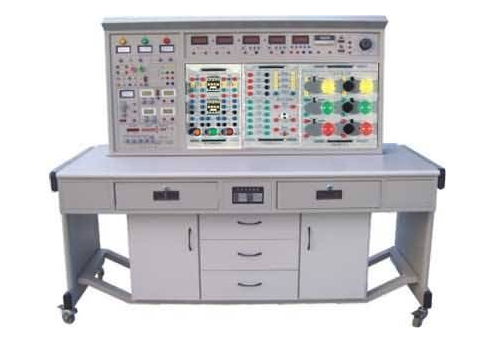

本实训台主要是由实训屏、实训挂箱、实训桌直到构成。
（一）实训屏
实训屏为铁制两层亚光密纹静电喷塑构造，铝制控制面板，为实训挂箱提供交流电、可调电源、直流电源、函数信号发生器（包含频率计）、测试仪表及实训元器件等，实际功能如下所示：
1、控制及交流电一部分
（1）提供三相固定不动380V交流电，两色、电线间立即短路负载由单片机设计全过程自动监测全自动维护。电流量型工作电压型走电开关开启后由启动和停止按钮操纵实训台工作电源。具备报警和校准功能。
（2）提供单相电0～250V/2A持续可调式交流电一路（配置一台0.5KVA单相电交流稳压器）。与此同时经整流器阶段可获得一组0-240V持续可调直流电源，有表标示电压值。
（3）提供～220V电源插座2只，为外界仪器设备提供工作电源。
（4）配置实训用250V/30W日光光管及支撑架一套。
2、直流稳压电源一部分
（1）两路恒流电源可调稳压电源，二路电压均是0-30V，内藏式电磁阀全自动换挡。单圈电阻器持续调整，使用便捷。导出峰值电流为1.5A，具备预置式过流保护维护功能，导出有0.5级数字电流表、电流表标示，工作电压稳定性10-2，负荷稳定性10-2，纹波电压5mv。
（2）低电压可调电源： 5V， 24V、±12V具备过流保护功能。
（3）直流电源：一路0-500mA持续可调式直流电源，分2mA、20mA、500mA三档，装有数显式直流电毫安表标示输出电压，具备导出开路、过流保护功能。
3、函数信号发生器：
3.1波型：正弦波形、三角波、波形、脉冲波、锯齿波、TTL波形。
3.2工作频段：由0.1Hz到2MHz，分七个工作频率档级。
3.3正弦波形谐波失真；10-30Hz<30Hz-100KHz≤1%
3.4波形回应:最前沿/后沿≤100nS（开路）
3.5最大输出力度(开路)：f＜1MH力度≤15VP-P；1M＜f≤2MHz≤11Vp-p
3.6直流偏置(开路)：±l0V
3.7输出电阻Z：ZO=50Ω±5Ω
3.8pwm占空比：单脉冲与锯齿波升高、下降沿可连续转变，范畴10%～90％。
3.9压控震荡(VCF)：加另加交流电压0±5V发生变化时，相对应的工作频率转变超过l00:1。
3.10导出损耗：20dB40dB60dB
4、工作频率电子计数器：
4.1测频范畴：lHz～l00MHz，六位数显。
4.2水利闸门时长：0.01S、0.1S、1S、10S
4.3输入电阻(AC藕合)：电阻器份量约500KΩ，并联电容约100P。
5、全智能真有效值沟通交流数字电压表
沟通交流数字电压表1只，采用美国模拟器件公司生产的新式性能卓越RMS真有效值转化器，配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。检测范围：0-500V，工作频段：10Hz-20Hz。检测精度为0.5级。具备文件存储与查看功能。
6、全智能真有效值沟通交流数字电流表
沟通交流数字电流表1只，采用美国模拟器件公司生产的新式性能卓越RMS真有效值转化器，配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。检测范围：0-5A，工作频段：10Hz-20Hz。检测精度为0.5级。具备数有文件存储与查看功能。
7、直流电数显电压表一只，采用ICL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动与手动式量程，检测范围：0-300V。检测精度为0.5级。具备文件存储与查看功能。具备超量程报案、标示等功能。
8、直流电数显式毫安表一只，采用ICL企业性能卓越AD转换器配上快速MPU单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动与手动式量程，检测范围：0-2000mA。检测精度为0.5级。具备文件存储与查看功能。具备超量程报案、标示等功能。
9、全智能输出功率、功率因数表
由24位专用型DSP、16位高精密A/D转化器跟高 MPU单元教学设计组成，根据键控、数显式对话框完成人机对换功能控制模式。app上采用RTOS设计理念，与此同时装有PC电脑监控软件来加强逻辑思维能力。能测量电路的功率、功率因素。功率测量精密度为0.1级，功率因素检测范围0.3-1.0，电压电流量程为450V和5A，可自动辨别负荷特性（理性表明“L”，溶性表明“C”，纯电阻无法显示），同时可存放观测数据，供及时查看。
10、真有效值沟通交流数据毫伏表
可以对各种复杂波型的有效值开展精准测量，电压测试范畴1mV～450V（有效值），检测基本上精密度做到±1%，全自动换挡，三位半数显，每档都有超量程报警、标示功能。工作频率测试范围10Hz～600KHz，输入电阻1MΩ，输入电容≤pF。
（二）实训挂箱五金交电
1、DGJ-10 电路基础实训（一）
进行叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、焦耳定律等实训；提供电阻器、电感器、电容器，进行R、L、C并联谐振、一阶、二阶动态电路的探索、电压源与电流源的等效变换、负荷得到至大功率的前提条件、电阻器的串、并接等实训。
2、DGJ-11 电路基础实训（二）
提供电灯泡、稳压极管、电阻器、电阻箱等，进行已经知道和不明电路元件伏安特性的测绘工程、电容器的充电放电等实训。
3、DGJ-12 直流电路实训（一）
提供电阻器、电感器、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），进行日日光灯功率因素提升实训、RLC串连直流电路实训、RLC并接直流电路实训及其电感器、电容元件在整流电路和直流电路里的特点实训。
4、DGJ-14 电路基础实训（三）
仪表盘量程拓展实训（电流计、电流表量程的拓展）。
5、DGJ-15 电焊工综合性专业技能实训（一）
电流计、电流表和电压表设计。
6、DGJ -16 电焊工综合性专业技能实训（二）
运放电路的应用实训、报案短路保护设计及其应用实训、整流滤波电路设计与应用实训、过电流保护设计及其应用实训。
7、DGJ-17 继电器触碰操纵实训
提供直流接触器（线圈电压为380V）二只，按键三只（黄、绿、红各一只）。
8、DGJ-18 铁心变电器、互感器/电表实训
铁心变电器一只（50VA、36V/220V），原、副边都设有熔断丝及电流量电源插座，便捷检测并且能够靠谱维护避免变电器毁坏；互感线圈一组，2个空心线圈L1、L2装到滑动架上，可调2个电磁线圈之间的距离，同时可将小电磁线圈放进大电磁线圈内，装有大、小铁棍各一根，电灯泡九个，电表一只，规格型号为220V、3/6A，其电源插头、负荷线都已接进电表布线架的接线头上，实训便捷，
9、三相鼠笼式电机（△380V）
10、实训电极连接线
针对不同实训项目特点，配置二种不同规格的实训电极连接线，强电弱电均采用高可靠护线套构造手抢插电极连接线（不存在什么触电事故的可能性），里边采用线材刮丝成的发丝般细多股线，做到超手机软件目地，业务外包丁晴低烟无卤电线层，具备绵软、抗压高、强度高、防硬底化、柔韧性好等特点，电源插头采用实芯铜制件外衣铍轻铜弹簧片，触碰可以信赖；二种输电线也就只能相互配合相对应里孔的电源插座，不可以混插，大大提升了实训的安全性及合理化。
（三）实训桌
实训桌为铁制两层亚光密纹静电喷塑，桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固，造型设计别具一格。实训桌下边配有元器件储存柜，可以放置实训挂箱，还设置了四个带刹车的车轮子，有利于移动和固定不动。
