电气安装与维护实训考评设备
一、产品概述：
电气安装与维护调节实训考评设备是依据中国加工厂电气安装和室内电气安装等维修电工与建筑电气安装工实训评定规定开发出来的一种通用性实训服务平台。适用于各种高职院校和技术学校维修电工、电气安装工、水电安装、房屋安装工人等具有电气设备实训标准的本专业的做为公共性实训服务平台应用。本机器设备体现了传统式，如今应用总和将要使用的技术性，实训工作人员可以学到现代电气安装的专业技术。
电气安装与维护调节实训考评设备可以进行电工安装。如桥架安装、PVC管组装、吊顶灯、日光灯座、日日光灯、开关、电源插座、配电柜、控制箱等，设备也包含有沟通交流异步电动机、直流电机、伺服电机、交流伺服电机、环境温度控制器、热电偶、PLC、变频调速器触摸显示屏、消防系统、防盗报警系统、视频监控系统等控制与受控对象。此系统每一个实际操作组配套设施一可移动工程车和元器件柜，有利于对器件的存放和工程安装。有效解决了学校在一般墙壁上开展安装培训的内容应用不便、实训范畴窄的难题
二、电气安装与维护调节实训考评装置设计根据的规范遵循：
《建筑电气工程施工质量验收规范》GB50303-2002
《建筑工程施工质量验收统一标准》GB50300-2001
《电气装置安装工程低压电器施工及验收规范》
《建筑智能化系统工程实施及验收标准》
三、性能参数：
工作电源：AC380±5％（三相五线）50Hz
最大功率：≤0.8KW
工作温度：－10℃ ～40 ℃
空气湿度：≤85%
安全防护：电流量型漏电保护器、过电流过流保护、失压保护、隔离变压仪维护
产品构造尺寸：L2800×W1000×H2500mm,

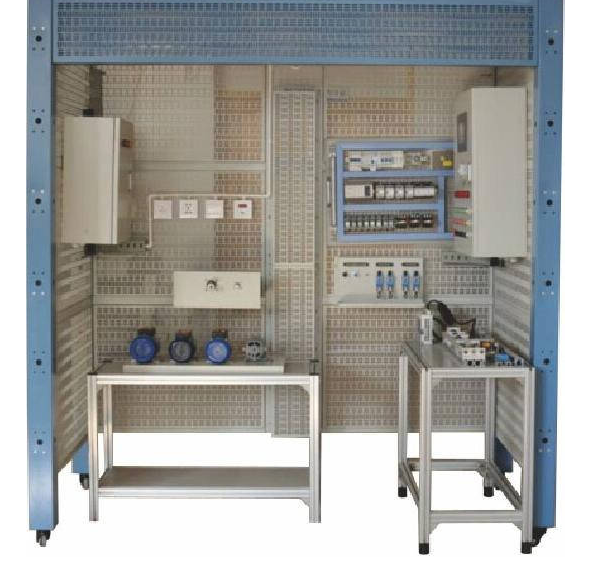

此设备主要是由仿真模拟房、实训柜、安装桌、写字桌、控制模块架、交流伺服电机控制模块、伺服电机控制模块、双速电机控制模块、交流异步电机控制模块、传感器模块、开关电源电源箱控制模块、电气设备控制箱控制模块、专用工具零配件构成。
PLC:服务器 FX3U-32MT-ES/A，扩展模块FX2N-8EYR
变频调速器：三菱 E740变频调速器，三相380V，0.75KW
装有：直流伺服电机、控制器；伺服电机 控制器；三相交流异步电动机180W/380V；双速电机180W/380V。
仿真模拟房 总体用铝合金型材作框架，正中间用网孔板联接。网孔板用2mm厚冷轧钢板数控冲孔钣金折弯后，表层静电粉末喷涂；
实训柜、安装桌、写字桌、控制模块架用冷轧板精数控机床精制作而成，表层静电粉末喷涂。安装桌底端带抽屉柜子，控制模块架内分双层可拆卸，可放置各种各样实训控制模块。
机器设备净重：200kg
四、产品特点叙述：
● 融合型：国家职业标准和世界技能大赛标准化的紧密结合
● 综合型：集成化PLC技术、变频调速器、步进驱动、环境温度控制、感应器综合技术、电工安装技术性、防盗系统、视频监控系统、消防系统、可视楼宇对讲技术性、数控车床电源电路智能化考评等
●.可靠性：机器设备电子器件均采用中国前沿的著名品牌，稳定性高
●多元性：设备采用钢质网孔板和钢制专用型铝型材跳轴成的，选用开放式设计方案，机器设备对每一个实际操作组配套设施一可移动工程车和元器件柜，设计方案实训具体内容高达100种以上，包含电工安装，当代电气安装、消防报警组装，对讲门禁组装，闭路电视监控及防盗报警设备等组装。
五、电气安装与维护调节实训考评设备实训新项目
依据项目教学，关键进行下列工作目标：
1.基本上电气安装能力提升实训
1.1 手动弯管器生产加工 PVC 管弯头实
1.2 割管实训
1.3 电线管联接实训
1.4 明管路入盒实训
1.5 硬塑料电线管与配电箱安装实训
1.6 硬塑料电线管及管箍敷设实训
1.7 电缆桥架外壁式组装实训
1.8 敷设护套线实训
各种各样线缆联接实训
1.10 配电柜、电气箱组装实训
1.12 各种各样电气元器件安装实训
1.13 Φ25PVC 暗埋管敷设实训
1.14 4025 电线槽敷设实训
1.15 护套线敷设实训
1.16 各种各样管件敷设实训
1.17 日光灯照明电路敷设实训
1.18 日日光灯照明电路敷设实训
1.19 双控开关照明电路敷设实训
1.20 节能灯管、插座线路敷设实训
1.21 客厅吸顶灯控制配电线路实训
1.22 电机正反转控制配电线路实训
1.23 电动机星三角控制配电线路实训
1.24 塑胶电线套管与塑胶接线箱连接实训
1.25 管箍固定不动实训
2.照明灯具模块及驱动力配电设备实训
2.1 日光灯照明电路安装实训
2.2 日熄灯电源电路实训
2.3 电表原理与布线
2.4 家庭用照明电路的调节及故障处理实训
2.5 三相四线制电表最直接的布线实训
2.6 电流表、电流计组装电源电路实训
2.7 万能转换开关和电压表测量三相电压配电线路实训
3.电气设备控制实训
3.1 电动机启动控制线路调节与维护实训
3.2 三相异步电动机锁紧控制电源电路实训
3.3 按键互锁的三相异步电动机正反转控制电源电路实训
3.4 交流接触器互锁的三相异步电动机正反转控制电源电路实训
3.5 双向互锁的三相异步电动机正反转控制电源电路实训
3.6 交流接触器转换星型/三角形运行控制电源电路实训
3.7 按键转换星型/三角形启动控制电源电路实训
3.8 时间控制器转换星型/三角形启动控制电源电路实训
3.9 定签串的电阻器电机软启动全自动控制电源电路实训
3.10 三相异步电动机电机软启动及反接制动控制电源电路实训
3.11 三相异步电动机顺序控制电源电路实训
三相异步电动机得多地控制电源电路实训
4.PLC 控制电气设备实训
4.1 基本上命令的编程练习
4.2 PLC 控制电机启动和锁紧控制
4.3 PLC 控制电机手动式正反转控制
4.4 PLC 控制电机带延迟正反转控制
4.5 PLC 控制电机带定位全自动往返运动控制
4.6 PLC 控制电机两个地方启动停止控制
4.7 PLC 控制电机次序控制
4.8 PLC 控制电动式 机串电阻器运行
4.9 PLC 控制电机反接制动
4.10 PLC 控制电机星/三角运行全自动控制
4.11 PLC 控制电机星/三角运行手动式控制
5.PLC、变频调速器、触摸显示屏的综合运用
5.1 变频器的操作过程和基本参数
5.2 外界接线端子启动控制
5.3 变频调速器控制电机正反转
5.4 两段速率挑选交流电机调速
5.5 根据 PLC 控制的变频调速器两段速调
5.6 根据 PLC 的变频调速器控制电机正反转
