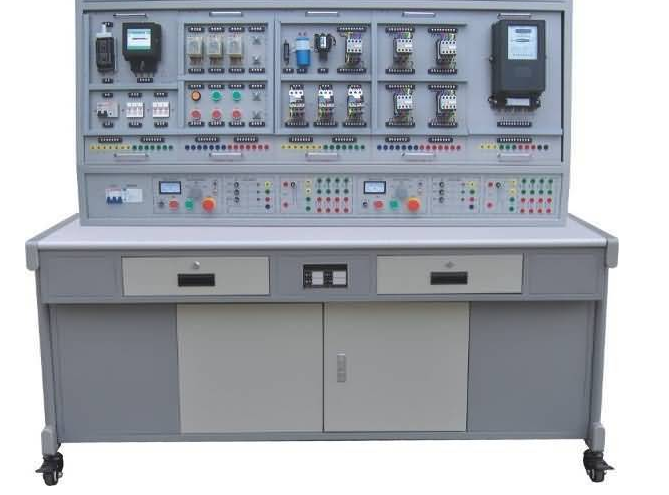

检修电工仪表照明灯具实训考评装置
“检修电工仪表照明灯具实训考评装置“是依据劳动和社会保障部授予的“职工级别规范”和“职业资格培训”的需求量身定做的，该装置集基础理论、操作过程和鉴定考试为一体的多用途机器设备。它不仅能做为电工仪表和照明灯具电路的操作实训装置。并且可用于工作职业资格培训单位、公办专科学校、职业学校、技工学校对初、中、高端维修电工理论考试的机器设备。
一、检修电工仪表照明灯具实训考评装置特性：
1.电气控制线路电子器件都装到做为槽板的安装板上，操作简便、拆换方便快捷，有利于扩展功能或开上新实训，实际操作视频的挑选具备典型性性和实用性；
2.工作台仅需三相四线的交流电，就可以交付使用；
3.装置配有工作电压型电流量性漏电保护开关，可以确保作业者人身安全；
4.全部电子器件都能通过输电线拉到接线接线端子上，学生们接线时只需要在接线端子中进行，有益于维护电子器件；
5.根据线糟开展布线，开展加工工艺走线练习。实训电路与装置开关电源连接根据多功能插座和高可靠护线套构造小手枪插接线，安全快捷。
6.装置的设计成组份型，控制柜两边开关电源单独且互不干涉，能够两个学生同进进行实训实际操作。
二、技术规格：
1.输出电压：三相四线（或三相五线）～380V±10% 50Hz
2.办公环境：环境温度-10～＋40℃ 空气湿度＜85%（25℃） 海拔高度＜4000m
3.装置容积：＜1.5KVA
4.重 量：100Kg
5.尺寸：1605×805×1630mm3
6.漏电保护器动作电流：≤30mA；漏电保护器动作时间：≤0.1s。
三、检修电工仪表照明灯具实训考评装置的标准配置及功能
实训台配有2组开关电源，根据启、停按键控制电源的输出，并设有急停开关。电源电压配有过流保护。
1.交流电：实训台给予相电压380V和直流电压220V二种开关电源，还设置了好几个单、三相电源插头；
2.整流二极管：给予整流二极管1N5408四个，用以能耗制动电路。
3.各种规格型号的电阻器
给予75Ω/75W功率电阻三个，用以电机软启动电路。
给予10Ω/25W功率电阻一个，用以能耗制动电路。
4.全智能多用途沟通交流电路精确测量电度表：八位LED表明，可以同时测绘工作电路中电流量I、工作电压V、输出功率KW、电磁能KWh、上班时间T，精密度1.0级。
5.实训桌：实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板、构造牢固，造型设计别具一格，餐桌左右各配有2个抽屉柜。
四、实训新项目
1.电源插座和一个开关操纵一盏灯（日光灯、荧光灯管 二极走电开关）
2.2个双连开关操纵一盏灯（日光灯、荧光灯管 二极走电开关）
3.三个开关操纵一盏灯（日光灯、荧光灯管 二极走电开关）
4.日日光灯线路接线
5.语音控制开关操纵日光灯电路的接线
6.触碰延迟开关操纵日光灯电路的接线
7.人体感应开关操纵日光灯电路的接线
8.单相电表立即接线电路
9.单相电表经电流互感器的接线电路
10.电流表、电流计接线电路
11.万能转换开关的电压表测量三相电压接线
12.一只电流互感器用以单相电回路的操纵电路接线
13.三只电流互感器接成星型接线电路
14.三只电流互感器接成三角形接线电路
15.三相功率因数表的测量电路
16.三相三线有功功率电表的接线电路
17.三相三线有功功率电表经电流互感器的接线电路
18.三相四线有功电表的接线电路
19.三相四线无功功率电表经电流互感器的接线电路
20.三相四线无功功率电表的接线电路
21.三相四线无功功率电表经电流互感器的接线电路
