机床电气专业技能实训考核评定设备
一、简述
机床电气专业技能实训考核评定设备是为了各高职院校的电气技术类专业以及社会电焊工考核，及其各市区、县维修电工、国家职业技能技术检查鉴定所（站）等有关单位的课堂教学、实训、见习、考核及职业技能鉴定而研制的实训考核设备。因为该设备均采用具体工业中运用家用电器，因此稳定性好、使用寿命长。设备外形美观，操作简便，形象性强，不仅适合于课程的教学演试、实训、见习，并且可以作为机床电气操纵线路检修技能学习培训。除此之外，它还可以提供专业的真实机床电气故障处理的能力提升，高效地提升学生对机床机器设备的维修专业技能。
二、特性

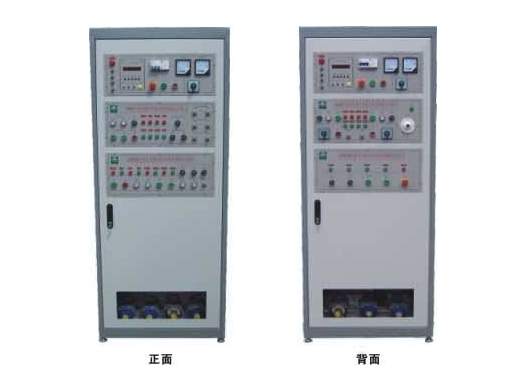

1 、机床电气专业技能实训考核评定设备使用规范配电箱为主体柜，灵活运用该柜两面空间坐标， 把四种常见最典型的机床线路组成在一个控制箱内，这四种机床分别是 X62W 型万能铣床、 T68 型卧房铣床、 Z3040B 摇臂钻、 C6140 数控车床，该控制箱的构造设计合理紧密。一台设备进行四种机床实训考核，经济收益更为明显。是理想的实训机器设备。
2 、形象性强，根据实际操作可了解机床的电气操纵线路的基本原理和优势。
3 、技术培训使用的操纵线路和经独特定制的电动机，可仿真各种各样具体机床的电气线路，也可以达到机床的电气故障诊断及解决的训练目标。
4 、根据一只变换开关就可以做到二种机床电源的转换，省时省力。
5 、能够人为设定故障原因，如果通过开关心换就可以设置。
6 、配电箱配有工作电压型漏电保护开关和电流量型漏电保护开关，以保证作业者的安全性。除此之外，还设置了计时器兼报案录像仪（服务项目管理工具），为学生的考核提供了一个统一的标准。
三、机床电气技术培训考核柜的性能参数
1 、输出电压：三相四线～ 380V±10% 50Hz
2 、办公环境：工作温度范围包括 -5℃ ～ 40℃ ，空气湿度＜ 85% （ 25℃ ）
3 、设备容积：＜ 1.5KVA
4 、尺寸： 800mm × 600mm × 1500mm
5 、机器设备净重： 200kg
四、机床电气专业技能实训考核评定设备主要是由以下几种组成
1 、操纵箱门
在降低箱门表面，配有一只交流电压表、一只交流电流表、按时兼报案录像仪、工作电压标示转换开关；运行、终止、急停开关。四种的操作按键肢体动作标示及其机床电源的转换开关；
根据工作电压标示转换开关，在电流表上各自能标示电网的 U UV 、 U VW 、 U WU 相电压值；交流电流表用于监控负荷大小；
计时器兼报案录像仪（服务项目管理工具），平常做为数字时钟应用，具备设置实训时长、按时报案、关闭电源等服务。除此之外，还能够自动记录由实际操作不正确而导致的走电报警频次，给学生实训技能考核提供了一个统一的标准。
2 、控制箱主体
控制箱一部分有四个机床电气操纵线路、对应的常见故障设定盒及演试电动机组成。
五、完成实训新项目
1 、了解低电压电气的构造
2 、 C6140 数控车床电气操纵学习培训
3 、 C6140 数控车床电气线路排除故障考核
4 、 X62W 万能铣床电气操纵学习培训
5 、 X62W 万能铣床电气线路排除故障考核
6 、 T68 型卧房铣床 电气操纵学习培训
7 、 T68 型卧房铣床 电气线路排除故障考核
8 、 Z3040B 摇臂钻 电气操纵学习培训
9 、 Z3040B 摇臂钻 电气线路排除故障考核
10 、根据实际操作机床，把握常见机床的操作方法
