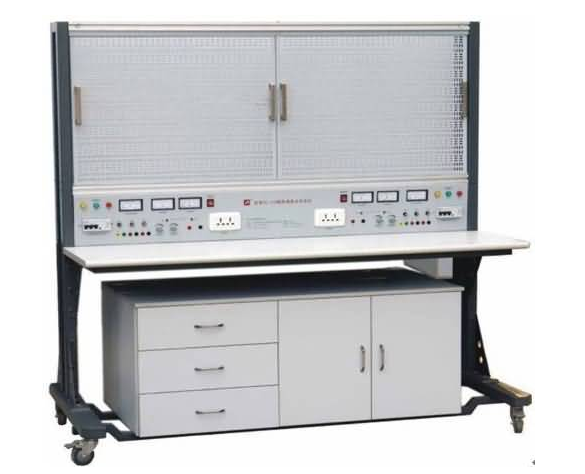

维修电工培训及考评设备（单层组份型）
一、简述
维修电工培训及考评设备（单层组份型）由厚钢板作制做多用途安装板（网孔板）实训台和电源装置等构成。实训的时候选择的各类元器件、元器件和构件，可容易地安装于网孔板上，便捷灵便。
依据教学与实训的需求，选择不同元器件、元器件和构件，可以进行不一样课程模块，不一样工程项目的实训，2维修电工培训及考评设备（单层组份型）适应性强，可完成的课程内容和实训项目多。应用完成后的元器件、元器件和构件，从实训台子上拆下来，集中化存放，受损和遗失少。一个实训场地，能完成好多个更专业的教学与实训，经济实用。对实训场地很少、课堂教学资金投入受到限制的院校，维修电工培训及考评设备是一种理想的职业文化教育实训机器设备。
二．机器设备性能指标
1. 外观：总体规格1632mm×750mm×1638mm；
2. 实训装配平台的原材料：厚钢板、铝合金结构；
3. 开关电源：
1)键入：三相AC 380V ±10% 50HZ 三相五线；
2)固定不动沟通交流导出：三相五线 380V 接灯线式2组、220V接灯线式2组。
3)可调式直流电导出： 0～24V/2A持续可调式2组（含有表针工作电压、表针电流计实时监控系统开关电源转变）；
4. 插口及仪表盘：指南针电流表 2 只，时时刻刻监管电网电压转变；
5. 维护：断路器作过流保护，隔离开关具备过压保护，走电开关具备漏电保护器作用，漏电保护器动作电流≤30mA。
三、 机器设备结构与功能
维修电工培训及考评设备由实训屏（内嵌开关电源）、实训桌、实训存储柜三大部分构成。
1.以30mm×30mm成形方钢管做为机器设备关键架构原材料；实训屏、地界选用螺纹连接、重点部位选用三角筋用内六角螺钉结构加固联接，表层经高温喷塑处理，别具一格且合理具有防锈处理绝缘层的功效；由两根35mm×35mm铝型材及滑轨构成网孔板固定机构；固定机构的下方是铁质双工序电源箱，每工序电源箱的规划分别为电源保护设备、开关电源指示装置、电源电压；
2、实训桌桌面上选用25mm麻灰色密度高的玻纤板包边特别制作，有效提升阻燃等级；实验桌底端配有最少4个驱动轮，便捷实训装配平台挪动；
3、实训存储柜选用规范结构与零件柜，左边有3层抽屉柜，用以储放专用工具及其实训材料；右边双推拉门隐藏式，可以同时储放二块通用性槽板。实训存储柜位置可根据需要灵活调整，尺寸为：1300mm×600mm×510mm。
4、网孔板：选用数控机床精制作而成，网眼遍布有效、匀称。直径统一，可以从上边安装原气件包含各种低压电器、PLC、单片机设计、变频调速器、触摸显示屏等。网孔板薄厚1.5MM，尺寸774*580MM
四、参照实训新项目
1．电工布线加工工艺实训
2．2个开关控制一盏灯线路练习
3．语音控制开关控制白炽灯电源电路练习
4．二地控制一盏灯电源电路练习
5．三地控制一盏灯电源电路练习
6．日日光灯线路布线练习
7．单相电表立即组装布线
8．单相电表经电压互感器组装布线
9．室内采光电路安装练习
10．配电板组装练习
11．交流负载额定功率的测量
12．三相异步电动机自动运行控制
13．三相异步电动机交流接触器启动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△全自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．交流接触器互锁的正反转控制线路
18．按键互锁的三相异步电动机正反转控制线路
19．双向互锁的三相异步电动机正反转控制线路
20．三相异步电动机各地控制
21．操作台全自动来回控制线路
22．三相异步电动机串电阻器电机软启动控制线路
23．三相异步电动机能耗制动控制线路
