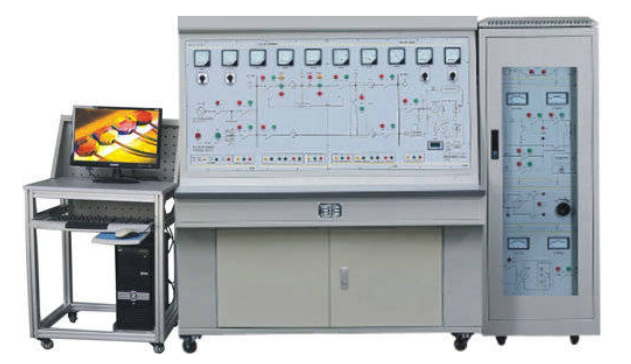

供电系统综合自动化技术课堂教学实验设备
“供电系统综合自动化技术课堂教学实验设备”是综合了现阶段高等学校《电力系统自动化》、《电气设备》、《电力系统自动装置原理》、《电力系统分析》和《电力工程》等多门课程里的课程内容，同时结合生产制造实践应用与发展，而研制的新式实验设备。能够以真正直观地实验教学方式为学生提供专业能力练习。本设备具备机器设备元器件利用率高，实验课堂教学系统化强，占有实验场所少，性能价格比高等优点。
一、技术规格
1. 键入开关电源：三相四线 380V±10%50Hz
2. 办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%（25℃）海拔高度＜4000m
3. 设备容积：＜1.5kVA 4. 尺寸：187cm×73cm×166cm
二、供电系统综合自动化技术课堂教学实验设备配置和要求
本设备将实验所需要的交流电、高压直流电源、沟通交流检测仪表、直流电检测仪表、电子秒表、各种规格型号的输入电阻及各种规格型号的电磁阀等有机地结合在一起，配套设施齐全。本设备由控制柜、实验桌及小挂件箱构成。选择不同的小挂件组成就可以完成不同类型的实验具体内容。
三、供电系统综合自动化技术课堂教学实验设备实验新项目
1. 准同时期并排实验
(1) 全自动准同时期标准检测实验
(2) 同时期开关电源一部分检测实验
(3) 全自动准同时期线形整步工作电压（相敏阶段）检测实验
(4) 全自动准同时期导前时长整定值及测量法实验
(5) 全自动准同时期压力差闭合与整定值实验
(6) 全自动准同时期频差闭合与整定值实验
(7) 全自动准同时期相距闭合与整定值实验
(8) 重合闸一部分总体检验（半自动式准同时期投运）实验
(9) 全自动准同时期频差方向测量控制回路实验
(10) 全自动准同时期电台广播脉冲宽度整定值实验
(11) 全自动准同时期电台广播一部分总体检验（全自动准同时期投运）实验
2. 可控励磁发电装置实验与综合、考评实验
(1) 可控励磁发电装置综合了解与检测实验
(2) 无功功率调查及自动识别实验
(3) 综合变大及调整特性实验
(4) 过励限定特性实验
(5) 调整整定值及控制方法彼此转换实验
(6) 功率器件的移相触发电源电路实验
(7) 励磁系统软件零线火线和正负极检验实验
(8) 可控功率整流器主要电路实验
(9) 可控励磁系统软件主电源保护实验
(10) 无功功率欠励限定实验
(11) 可控励磁发电量自动控制系统、维护、数据信号电源电路综合实验
(12) 可控励磁发电装置开环调节综合实验
(13) 可控励磁发电装置单机版开环满载综合实验
(14) 可控励磁发电装置单机版闭环控制满载综合实验
(15) 可控励磁发电装置单机版闭环控制负荷综合实验
(16) 可控励磁发电装置投运闭环控制负荷综合实验
(17) 手动式准同时期和自同时期并接综合实验
(18) 可控励磁发电装置实际操作运作及检验维护保养考评
(19) 可控励磁发电装置的常见问题及处理考评
3. 单机版——无穷系统软件稳态运行方法实验
(1) 单回路稳定对称性运作实验
(2) 双回路供电对称性运作与单回路对称性运作较为实验
(3) 单回路稳定非全日制相运作实验
4. 供电系统功率特性和功率极限值实验
(1) 无调整励磁时功率特性和功率极限值实验
(2) 网络架构更改系统静态数据相对稳定的危害
(3) 投运前发电机组电势差Eq值不一样系统静态数据相对稳定的危害
(4) 手动控制励磁时功率特性和功率极限值实验
(5) 调节励磁时功率特性和功率极限值实验
(6) 自并励调节励磁时，功率特性和功率极限值实验
(7) 他励调节励磁时，功率特性和功率极限值实验
(8) 单回路、双回路供电运输功率与功角关联实验
5. 同步电动机实验
(1) 三相同步电动机的运转特性
(2) 三相同步电机
(3) 三相同步电动机参数测量
四、装置安全防护管理体系
1. 三相四线制开关电源键入后复防护导出（浮地设计方案），总开关电源由三相锁匙开关操纵，配有三相带灯断路器做为断相标示。
2. 控制柜开关电源由交流接触器根据起、停按键加以控制。
3. 屏上配有2套工作电压型漏电保护开关和一套电流量型漏电保护开关，控制柜内、外或弱电导出如有走电状况发生，即报警并断开总开关电源，保证实验安全性。
4. 单、三相调压器原、副边都设有过电流保护技术性，两色、电线间有过电压或者直接短路故障均可自动维护。
5. 配有计时器兼报案录像仪（服务项目管理工具），对交通违章所使用的频次进行记录，给学生实验技能考评提供一个统一标准。
6.各种各样开关电源及各类仪表盘均有完善的保护功能。
