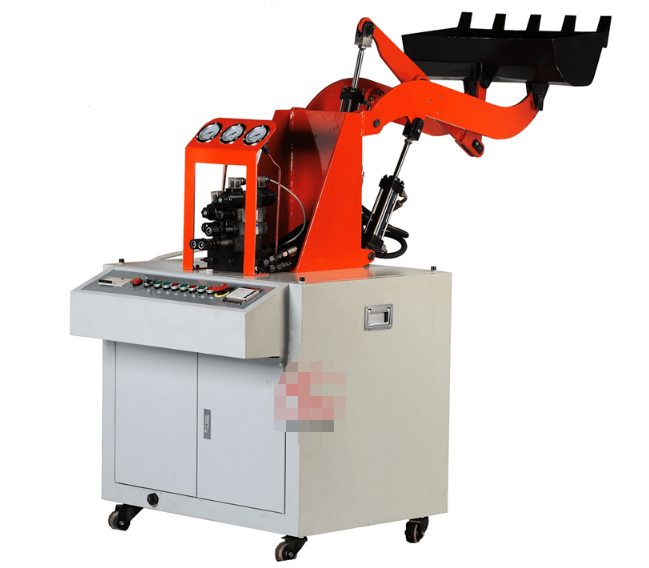

液压运载机械实训台

液压装裁机是机械施工中最主要的机械，它广泛用于建筑、工程施工修路、水力发电工程项目、国防安全防御工事等土石方施工及其矿山开采运载工作。装裁机做为走动机械广泛应用于土方回填装运、砂石料、疏松货物和大堆商品的运载、提高运输工作上，装裁机也具备轻微铲掘水平。近些年高新科技电子信息技术在液压技术性上的应用，使工程项目机械、工程建筑机械综合性技术实力愈来愈高，提升了这种机械的使用可靠性、实际操作安全系数、舒适性和使用期限，其适应能力比较强。

一、实验新项目

1、液压传动系统各元构件结构与原理观看、拆卸实验。

2、液压运载机械演试控制实验。

3、PLC软件仿真演试及控制实验。

4、可程序编程控制器（PLC）电气设备控制实验：机-电-液一体控制实验。

二、实验具体内容

1、液压运载机械演试控制实验

1）放料工作，铲斗装物后摇臂缸外伸，使铲斗翻转，动臂提高；

2）倒料工作，铲斗卸物（拐臂缩回去，使铲斗转为），动臂降低。

2、可程序编程控制器（PLC）电气设备控制实验：机-电-液一体控制实验。

1) PLC命令程序编写、子程序编程设计；

2) PLC编程软件的学习和应用；

3) PLC与计算机通信、在线调试；

4) PLC在液压传动系统控制中的运用及其控制计划方案的改善。

三、性能与特性

1、实验台选用冷轧板（再经过静电喷塑、防锈处理）制做，台型构造，控制实际操作于一体。

2、电气操作控制为下置式，液压站放置在液压台主柜里。总体结构紧凑，融洽，合理布局别具一格，经济实用，能够4-6人实验。

3、运载机械按实体占比减少的全金属构件，实验时运行液压系统软件依据实验规定模以实际操作机械开展工作。

4、运载机械是按照实物产品结构和缩小比例加工而成，可以真切地反映其机械的具体工作状况，使学生能够在实验中充分了解其机构各部位的构造与原理。

5、实验控制选用手动式控制和自动控制两种形式。

6、实验构件选用抗压橡胶软管，工作压力可以达到25Mpa。

7、带三相漏电保护器、电压380V/220V，对地电压漏电电流超出30mA即关闭电源；电气设备控制选用直流电24V开关电源，还带有过电压保护，避免操作失误毁坏机器设备。

四、关键性能参数

电动机型号：M3P4H523 输出功率：2.2KW 转速比：1420r/min

油泵型号：VAI-15F-A3 标准压力：7Mpa 设计流量：8ml/rev

尺寸：1550×650×1800mm
