节能型PCB制板加工工艺系统

一、系统特性

节能型PCB制板加工工艺系统是PCB设计及认证设计方案迅速制板的开发神器，PC操纵进行自动式钻孔取代人工控制；PCB雕刻、部分雕刻、钻钻孔、激光切割一次进行，雕刻制板克服了有机化学破坏环境的优势，降低了应用热转印纸、感光纸等工序的烦恼；采用USB接口通讯，速度快，手机软件使用方便。

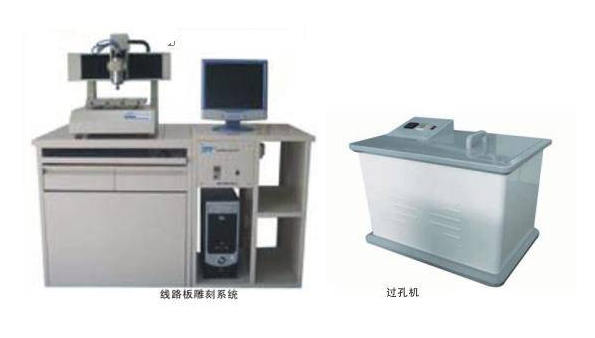

二、雕刻机结构与性能参数

传动装置XYZ均采用直线滑轨，滚轮力矩设备，确保滚轮无空隙；设备整体构造采用铸造铁件，整体铣平，滑轨支承面整齐、平稳；XYZ轴均采用德国进口滚珠丝杠，健身运动稳定，雕刻精确度高、整体振动小。

强悍的软件开发作用，根据PROTEL绘制图形后转化成Gerber文件导入雕刻机软件系统，该系统具备起点设置、回到起点、双面线路板定位孔冲定、配电线路防护、镂空雕花、隔边、中断点续刀、部分雕刻及钻孔鉴别直径尺寸及挑选数控刀片、麻花钻等鉴别作用。

三、关键性能参数：

规格技术参数SG-3020

钻孔深层0.02～3mm

较大工作中总面积320mm×320mm

钻孔直径≥0.4mm

生产加工面数单/两面钻孔速率100 孔/min

驱动形式伺服电机

直线滑轨工业型线型方导轨

伺服电机60000rpm变频电动机

驱动方式滚珠丝杠

较大移速4.8m/min

控制方法ARM

最少线距4mil（0.1016mm）

通讯方式RS-232/USB

最少线距6mil（0.1524mm）

安全系数硬件配置定位维护，超限额自动开关

屏幕分辨率0.003125mm

防尘套标准配置
