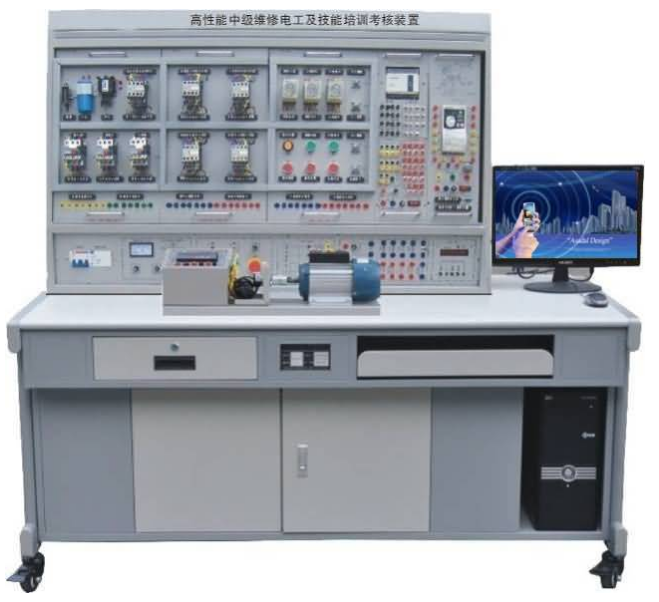

性能卓越初级维修电工及技术培训考评实训装置
一、简述:
性能卓越初级维修电工及技术培训考评实训装置是依据劳动和社会保障部授予的"工人级别规范"和"职业资格培训"的需求量身定做的，它适用《初中级维修电工》、《初级维修电工》和《高端维修电工》教材内容标准的电气设备控制配电线路，根据设备使用的PLC可编控制器及变频调速器及相关实践模块练习，快速上手教学要求的实践应用技术以及专业技能，具备目的性、应用性、合理性和创新性，它能够满足技术员技术以及中、高端维修电工考评考试大纲的需求，是当下工作职业资格培训单位、公办专科学校、技工学校中、高端维修电工理论考试的机器设备。
二、性能卓越初级维修电工及技术培训考评实训装置特性：
1.电气设备控制配电线路电子器件都放在做为槽板的安装板上，操作简便、拆换方便快捷，有利于扩展功能或开上新实践，实际操作视频的挑选具备广泛性和实用；
2.工作台仅需三相四线的交流电，就可以交付使用；
3.技术培训使用的控制配电线路和经独特定制的小型电机,可仿真模拟工厂中各种电气设备拖拽系统软件, 并可以满足维修电工安装、调节、故障诊断及解决的技术标准；
4.设备配有工作电压型电流量性漏电保护开关，可以确保作业者的生活安全性；
5.全部电子器件都能通过输电线拉到接线端子排上，学生们布线时只需要在接线端子中进行布线，有益于维护电子器件；
6.根据线糟开展布线，开展加工工艺走线练习。
7.具备多媒体系统全智能试验管理工具：常见故障设定、故障处理、主要参数设置、远程控制启动、到点关闭电源、全自动得分等服务。含通讯电缆。
三、技术规格：
1.输出电压：三相四线（或三相五线）～380V±10% 50Hz
2.办公环境：环境温度-10～＋40℃ 空气湿度＜85%（25℃） 海拔高度＜4000m
3.设备容积：＜1.5KVA
4.重 量：100Kg
5.尺寸：2080×70×1630mm3
6.漏电保护器动作电流：≤30mA；漏电保护器姿势时长：≤0.1s。
四、性能卓越初级维修电工及技术培训考评实训装置的标准配置及作用
（一）DW02 开关电源控制箱
主控芯片屏为铁制两层亚光密纹静电喷塑构造，铝质控制面板。
（二）主控芯片功能板配置网络资源
1、主控芯片功能板
(1) 三相四线开关电源键入，经漏电保护开关后，通过总开关,由交流接触器根据起、停按键来操作；
(2) 配有450V指南针交流电压表三只，标示开关电源输入三相工作电压；
(3) 多媒体系统全智能试验管理工具：
具备原创性、合理性、创新性。
1、选用专用型Cpu技术和配套工业生产控制技术性。
2、超清液晶显示器，图象与文本表明真正，汉语菜单栏操作面板，人机交互技术友善。
3、实际操作功能键形象化，使用方便便捷。
4、可以不用与电脑链接开展离线考评，学生和老师具有独立页面，老师通过登陆密码进到老师页面出卷，同学们在一般页面解题。
5、任何一个学生机能做为老司机控制计算机设备，完成了并没有电子计算机也可以集中化控制全部计算机设备
6、机器的考题可以根据标准进行编写。
7、可设置该装置随意一处电源的电路故障状况。
8、可调节常见故障设定点数量及种类。
9、机器的常见故障设定设备构成局域网络后，根据主控芯片电子计算机控制每一台机器的常见故障设定、故障处理、主要参数设置、远程控制启动、到点关闭电源、全自动得分等服务。
与互联网型多媒体系统管理工具系统对接后能完成下列作用：
1、可以随意控制每一个机器的学生们实际操作容许是否。
2、可任意编写考题、考题存盘，随意设定解题特惠时长。
3、可以对班集体学生成绩开展统计分析，产生班集体考试成绩表格。
4、可以设置系统软件用户名和密码。
5、可以随时放卷、判卷，能对学生测试情况及考试分数开展统计分析，作用老师精确、全方位地关注学生对各个教学内容的学习情况。
6、多媒体功能：能够同步更新播放视频、演试老师台专用型学习软件、课件等，提升了学习培训效率。能够选装特别制作输出功率音箱，使语音解说更加顺畅。从而实现了信息化教学与实践考试的数字化、信息化管理实际意义。
7、老师台选装图像采集设备，学生们在自己教学器材上能够看见教师的真实操作流程，也可以调节观察方式，影响了传统受总数限定、受视角限定的教学模式。
2、交、直流稳压电源
(1) 励磁电源：直流电220V/0.5A，具备过流保护。
(2) 同步电机开关电源：直流电0～220V/2A持续可调稳压电源一路，具备过流保护。
(3) 可调电源：±12V/0.5A双路，＋5V/0.5A一路，具备短路故障软截至自行恢复维护作用。
(4) 交流电：①、配有变电器一组，变电器原边针对不同的布线能加220V，也能加380V交流电，盖上开关后，变电器副边就可以导出36V、110V、20V、20V、12V、6.3V的交流电流；②、配有单相电交流稳压器一组，可获得沟通交流0～250V可调式工作电压；③、控制屏配有单相电三极220V电源插头及三相四极380V电源插座。
3、交、直流电仪表盘
(1) 交流电压表：0～500V带镜面玻璃交流电压表一只，精密度1.0级。
(2) 交流电压表：0～5A带镜面玻璃交流电流表一只，精密度1.0级，具备超测量范围报案、标示、截断总开关电源等服务。
(3) 输出功率、功率因数表：由全智能、高精密A/D变换处理芯片和悉数显电源电路组成。根据键控、数显式对话框完成人机对换作用控制方式。为了保证检测范围和检测精密度，在硬、app上平均分八档地区，全自动分辨、全自动换挡。功率测量精密度1.0级，工作电压、电流量测量范围分别是450V、5A，精确测量功率因素的时候还可自动分辨负荷特性（理性表明"L"，溶性表明"C"，纯电阻无法显示），可储存15组数据信息，供及时查看。
(4) 直流电压表：直流电数字电压表1只，检测范围0～300V，三位过半数显，输入电阻为10MΩ，精密度0.5级。
(5) 直流电流表：直流电数字电流表1只，精度等级为0～5A，三位过半数显，精密度0.5级，具备超测量范围报案、标示、截断总开关电源等服务。
（三）实践桌
实践桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板、构造牢固，造型设计别具一格。餐桌上下各具有2个抽屉柜（有锁），还带有木柜，各自可摆放小挂件和实践物件。
五、实训课程
1.三相异步电动机自动运行控制电源电路
2.三相异步电动机启动控制电源电路
3.三相异步电动机锁紧控制电源电路
4.三相异步电动机按键互锁正反转控制电源电路
5.三相异步电动机交流接触器互锁正反转控制电源电路
6.三相异步电动机双向互锁正反转控制电源电路
7.三相异步电动机操作台全自动来回控制电源电路
8.两部三相异步电动机顺序启动、次序停止控制电源电路
9.三相异步电动机的两个地方控制电源电路
10.交流接触器控制的Y-△控制
11.时间控制器控制的Y-△控制
12.三相异步电动机单边运行反接制动控制电源电路
13.三相异步电动机无变电器半波整流单边运行能耗制动控制电源电路
14.三相异步电动机有变电器全波整流单边运行能耗制动控制电源电路
15.三相异步电动机正反转运行能耗制动控制电源电路
16.单相电鼠笼式电动机电容运行控制电源电路
17.单速沟通交流异步电动机手动式调速控制电源电路
18.单速沟通交流异步电动机自动变速控制电源电路
19.断电延时直流电能耗制动的Y-△运行控制电源电路
20. 三相异步电动机正反转能耗制动控制配电线路
21. 三相异步电动机正反转运行反接制动控制配电线路
22. C620型数控车床电气设备控制配电线路
23. 电葫芦电气设备控制
24. Y3150数控滚齿机控制电源电路
25. 可编控制装置的基本上命令实际操作
28.PLC控制十字路口交通信号灯的仿真模拟
35. PLC控制电子邮件自动分拣机仿真模拟控制的模拟
36. PLC控制轧钢机仿真模拟控制的模拟
37. PLC控制自动成型机仿真模拟控制
38. PLC控制自动送料装货控制的仿真模拟
41.PLC控制的三相异步电动机正反转控制
42.PLC控制的三相异步电动机Y-△运行控制
43.PLC控制的三相异步电动机降压启动控制
44.PLC控制的三相异步电动机能耗制动控制
45.变频调速器作用基本参数与实际操作
46.变频器报警与保障作用
47.两段速率挑选交流电机调速
48.外界接线端子启动控制
49.控制电动机正反转健身运动控制
50.控制电动机使用时间实际操作
51.一瞬间断电变频器参数设置
52.外界工作电压交流电机调速
53.外界电流量交流电机调速
54.三相异步电动机的变频式开环变速
55. PLC控制变频器调速
56. CA6140数控车床电气设备控制电路单元常见问题检查与清除（16个故障原因，全自动设故）。
57．X62W数控车床电气设备控制电路单元常见问题检查与清除（16个故障问题，全自动设故）
