电焊工模电数电实验和技能实训考评实验室机械设备是电焊工、模电、数电、电拖实验和技能实训考评有机融合，保证资源整合共享一室常用，降低实验实训指导教师人员及基本建设资金投入，经济收益明显。与主打产品对比本产品系列在实验台技术规格，实验具体内容深层与深度广度进行了比较大的改善。实验新项目包含电工学、电焊工基本原理、模拟电子技术、数字电子电路、机电传动控制、电气控制系统、继电器操纵等科目，可进行交直流电源、震荡、电磁场电路、运放电路、整流器电路、交直流电源变大电路、数字逻辑电路、电气控制系统等电路实验。选用德国高等职业教育前沿的实验方式；运用九孔通用性全能实验底版和分立式全透明元件盒灵活组成实验，电子器件可重复使用，实验便捷，动脑筋悟性高。电子器件专业技能实训改革创新传统式实验实训教学方式，根据基本上专业技能和二十几类实用电路制作、调节，让学生把握电子产品制做调节，学会阅读电路电路原理图和PCB图，了解常见电子元件的挑选、检测，把握电焊焊接和电路装配工艺专业技能(设备上配备二十几套特别制作实训电路板相对应电子器件)，并且能够解决设备安装调试过程中遇到问题。实训电路中包含开关、声频、数据信号产生、记数、译码器、表明、精确测量、操纵等相关信息。电焊工、电拖专业技能实训根据安全消防实用工具及仪表盘的应用，电焊工专业技能练习，电动机组装维护保养与故障排除，电机基本上控制回路安装、调节与维护，常见生产制造机械电气控制回路的故障诊断和处理等特色系统训练。可达到工作及社保职业资格培训中级以上职称水准。本系列产品机器设备具备合理性、认证性、应用性、挑战性，是高、中专学校、职业技术学校以及各类培训机构新建、改造实验室的理想产品。

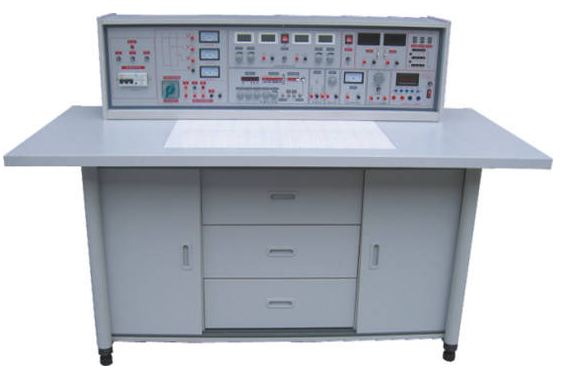

一、电焊工模电数电实验和技能实验台和实验实际操作桌构造和结构：
1、 实验台组成与特性：
1.1开关电源及主要参数：
1.1.1键入开关电源:三相四线电源,键入时电源指示灯亮。(模电、数电实验和技能实训考评实验室机械设备实验台为单相电三线键入)
1.1.2开关电源输出：有内嵌式保险丝盒和三相走电开关二级保护作用。
A组：单、三相可调式交流电，给予0－430V持续可调式的交流电，与此同时可获得0250V单相电可调稳压电源(装有一台1.5KVA的三相自耦交流稳压器，装有三只液晶屏交流电压表，标示变压输出工作电压)
注：模电、数电实验和技能实训考评实验室机械设备无三相变压输出，改成一台0.5KA单相电0－250V输出。
B组：低电压交流电流3－24V分七档可调式，较大输出电流量1.5A，电流计标示。
C组：低电压可调电源，工作电压5V，电流量0.5A，电流计标示。
D组：两路恒流电源可调稳压电源，二路输出工作电压均是030V，内藏式电磁阀全自动换挡。单圈电阻器持续调整，使用便捷。输出峰值电流为1.5A，具备预置式过流保护维护作用，每一次输出有0.5级数字电流表、电流表标示，工作电压稳定性＜10-2，负荷稳定性＜10-2，纹波电压＜5mv。E组：单相交流电压输出，由全能插座供客户备用设备运行。
1.2函数公式频率计:
1.2.1波型:正弦波形、三角波、波形、脉冲波、锯齿波、TTL波形、矩形波.
1.2.2工作频段:由0.1Hz到2MHz，分七个工作频率档级。
1.2.3正弦波形谐波失真:10-30Hz<3%30Hz-100KHz≤1%
1.2.4波形回应:最前沿/后沿≤100nS(开路)
1.2.5较大输出力度(开路)：f＜1MH力度≤15VP-P；1M＜f≤2MHz≤11Vp-p
1.2.6直流偏置(开路)：±lOV
1.2.7输出特性阻抗Z：ZO=50Ω±5Ω
1.2.8pwm占空比:单脉冲与锯齿波升高、下降沿可持续转变，范畴10%～90％。
1.2.9压控震荡(VCF)：加另加交流电压0±5V发生变化时，相对应的工作频率转变超过l00:1。
1.2.10输出损耗：20dB 40dB 60dB
1.3工作频率电子计数器：
1.3.1测频范畴：lHz～l00MHz。
1.3.2水利闸门时长：0.01S、0.1S、1S、10S
1.3.3输入电阻(AC藕合)：电阻器份量约500KΩ，并联电容约100P。
1.4一次单脉冲：每一次可输出一对正负极单脉冲。
1.5声频功率放大电路：键入声频工作电压不少于10mV，输出输出功率不低于1W，声音可调式，里有音响喇叭，用以变大电路扬声，也能作数据信号循迹。
1.6七段译码器：3组七段译码器及相匹配译码器表明数码显示管。
1.7外测交直流电源二用电流计：精密度0.5级，三位半数显式表明，检测范围：0～1000mA
1.8外测交直流电源二用电流表：精密度0.5级，三位半数显式表明，检测范围：0～99.9V。
1.9直流无刷电机Ia、If标示。
1.10直流无刷电机Ra、Rf变速阶段。
1.11直流无刷电机直流电工作中开关电源：0－220V输出。
注：1.9、1.10、1.11仅限于“电焊工模电数电机电传动控制(带直流无刷电机)实验和技能实训实验室机器设备”有这样作用。
2、实验实际操作桌：两面木饰面板做成，不皱不掉色，规格:160×70×80cm，造型设计别具一格,正中间配有抽屉柜，储放专用工具，上下二只储存柜，用以贮存电子器件。
二、电焊工模电数电实验和技能实训考评台结构和配置(以二十四座为例子)
(一) 实验桌：学生们实验桌12张，一桌二座，实验桌尺寸为160×70×80cm。餐桌中间配备九孔电路插座，电路板注塑加工成的，表层布有九孔成一组彼此联通插口，元件盒在基上随意拼装成实验电路。元件盒盒体全透明形象化，内窗电阻器、电容器、电感器、二极管、三极管、场效管、晶闸管等元器件去完成基本原理实验。内窗元器件一目了然，盖子印着历久弥新元件符号，线框清楚美观大方。盒体与盖子选用较科学合理的压三合一构造，检修、拆卸便捷。实训新项目由二十几套特别制作实训电路板相对应电子器件去完成。每一张实际操作桌装有一粒套胶板，维护通用性电路板桌面上(如果需要在桌上摆放电机、电焊焊接等)餐桌下边是电子器件储存柜，摆放实验元器件、器械、设备等。
(二) 步态分析控制面板：1台步态分析台,各自操纵12台学生们实验台开关电源,通用性电路板演试屏站在实验台子上,规格:160×70mm.用以解读、演试。
(三) 实验台，共13台，学生们实验桌和步态分析台子上各配置1台。
(四) 器械配置：身体恢复实体模型1个，消防灭火器1只，手钻3把，台式钻床1台，电笔、扳子、剥线钳、医用镊子、钢丝钳、斜口钳等设备13套，电铬铁及烙铁架25套，指针万用表13只，数显万用表13只，电表13只，绝缘电阻表13只，钳形表13只，时速表1只，自动绕线机2台，保险丝盒39只，配电板26块，断路器78只，吊线开关、圆电源插座、平灯口各26只，20W日日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻器一批，变电器部件13套，三相电动机拉具1套，钢锯架13把，单相电动机13台，三相180W鼠笼式电机26台，100W直流无刷电机1台，直流接触器52只，组成开关13只，3H外壳按键13只，热继器26只，时间控制器13只，变电器13只，阵式开关13只，三相刀闸13只，信号指示灯13只，变压器绕线桌1张，双开门柜2个，敷铜板13片，基本电焊焊接通用性电路板及部件13套，13×22套数电、模电专业技能实训考评部件(包含特别制作电路板及相关电子器件)，13套电焊工、模电、数电实验所需要的电阻器、电阻器、电容器、变电器、二极管、三极管、场效管、集成化、晶闸管、感应器、逻辑性脉冲信号开关、特别制作通用性集成化座等，学生们凳25张。
三、实验新项目
仿真模拟一部分
1·工作电压负的反馈参考点电路
2·分压式电流量负的反馈参考点电路
3·用二极管稳定的工作点
4·共基极变大电路
5·共集电极变大电路
6·共源极基本上变大电路
7·场效管共漏级电路
8·场效管共栅压电路
9·多管阻容变大电路
10·变电器藕合变大电路
11·甲类功率放大电路电路
12·串连电流量负的反馈电路
13·串联电压负的反馈电路
14·并联电压负的反馈电路
15·并联电流负的反馈电路
16·共基共射极变大电路
17·自举电路射极输出电路
18·NPN一PNP直接耦合变大电路
19·用负的反馈清除谐振电路
20·晶体三极管开关功效
21·变电器意见反馈式震荡电路
22·电容器三点式震荡电路
23·电感器三点式震荡电路
24·差动保护变大电路的最基本方式
25·扇尾式差动保护变大电路
26·双电源开关扇尾式差动保护变大电路
27·运放电路作为沟通交流占比变大
28·反向键入保障措施
29·同相位键入保障措施
30·开关电源正负极错接的维护
31·RC高通芯片电路
32·运用三极管来保护器件
33·差动保护键入计算电路
34·迅速积分兑换电路
35·仿真模拟一阶微分方程电路
36·仿真模拟二阶微分方程电路
37·基本上对数运算电路
38·好用求微分电路
39·抵制数变大基本上电路
40·简单过零较为电路
41·运用二级管做为限制检验力度挑选电路
42·低限力度挑选电路
43·RC无源网络的低通滤波器电路
44·同相位键入一阶低通滤波器电路
45·反向键入一阶低通滤波器电路
46·简单二阶RC过滤电路
47·典型性二阶RC数字功放低通滤波器电路
48·典型性二阶高通芯片有源滤波器电路
49·基本上带通滤波电路
50·典型性带通滤波电路
51·距形波震荡电路
52·总宽可调式的方形波发生器
53·幅频可调式的锯齿状波发生器
54·单相电半波整流电路
55·单相电全波整流电路
56·电容滤波电路
57·电容滤波带电阻负载
58·RC过滤电路
59·基本上LC过滤电路
60·二倍压整流器电路
61·三倍压整流器电路
62·基本上稳压管电路
63·基本上调整管稳压管电路
64·具备变大环节稳压管电路
65·单相电半波可控硅整流
66·电子器件变压电路
67·电子器件催眠器一一挑战性实验一
68·电子门铃电路一一挑战性实验二
69·电子器件报案电路一一挑战性实验三
