一、简述
本设备依据电焊工职业资格培训标准和课程的课程标准规定而研发。可以进行实用工具及仪表盘的应用、安全消防、电焊工专业技能、电动机组装维护保养与故障排除、常见生产制造机械电气控制线路故障诊断和处理等特色练习。适宜各职业技术学校、培训学校的《电工技能训练》和《电焊工实训》等有关课程的实训课堂教学及职业技能鉴定。
二、技术规格
键入电源：三相四线（或三相五线）～380V±10%50Hz
漏电保护器：漏电动作电流≤30mA
办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%（25℃）海拔高度＜4000m
装机量：＜1.5kVA
尺寸：1350mm×600mm×1100mm
三、标准配置及作用

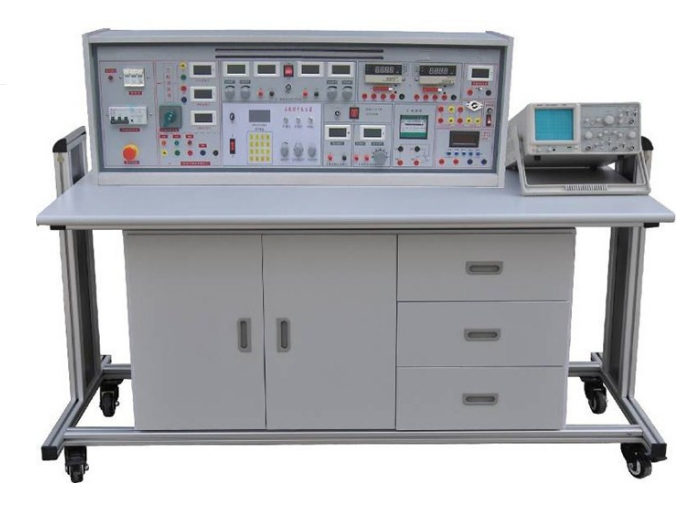

本设备主要是由电源控制屏、实训桌、电源无线网络总控制台、实训部件等构成。
（一）电源控制屏 控制屏为铁制两层亚光密纹静电喷塑构造，铝质控制面板，为实训给予交直流电源 电源、视频信号和仪表盘等，主要作用如下所示：
1. 沟通交流电源一部分
(1)给予三相固定不动 380V 沟通交流电源及单相电 0～250V 持续可调式沟通交流电源，配置 1 台单相电变压 器，规格型号为 0.5kVA/0～250V。380V 沟通交流电源输出处设有过电流保护，两色、电线间过电压
及立即短路故障均可自动维护。装有一只指南针交流电压表，根据波长开关心换可标示三 相固定不动 380V 沟通交流电源输出工作电压。
(2)设有一路 AC380V 和四路 AC220V 沟通交流电源插口，可以为外配实验仪器给予工作中电源。
(3)低电压沟通交流电源：分 3V、6V、9V、12V、15V、20V、24V 七档可调式，输出端具备短路故障
维护、过压保护及全自动校准作用。
2. 直流电电源一部分
(1)给予 0～220V/2A 持续可调式直流电电源，电源输出处设有过电流保护，当立即短路 所需负荷很大，系统软件即报警并断开输出电源。
(2)给予双路 0.0～30V/1A 直流电可调式稳压管电源，从 0V 起调，具备截至型短路故障软维护和自 动恢复能力，设有三位过半数显标示。 (3)给予四路固定不动直流电电源：±5V/0.5A、±12V/0.5A，每路均具备短路故障、过电流保护和自行恢复作用。
3. 检测仪表
(1)真有效值交流电压表一只 可以对交流信号（20Hz～20kHz）开展真有效值精确测量，检测范围 0～500V，测量范围全自动分辨、 自动选择，精密度0.5 级，四位数码科技表明。
(2)真有效值交流电流表一只 可以对交流信号（20Hz～20kHz）开展真有效值精确测量，检测范围 0～5A，测量范围全自动分辨、 自动选择，精密度 0.5级，四位数码科技表明。
(3)直流电数显电压表一只检测范围 0～1000V，分 2V、20V、200V、1000V 四档，直键开关心换，三位半数据显 示，输入电阻 10MΩ ，精密度 0.5 级，具备超测量范围报案、标示及断开总电源等服务。
(4)直流电数显式毫安表一只检测范围 0～2000mA，分 2mA、20mA、200mA、2000mA 四档，直键开关心换，三位 半数显，精密度 0.5 级，具备超测量范围报案、标示及断开总电源等服务。
4. 函数公式频率计/频率计：选用立即数据工作频率生成（DDS）造成高精密正弦波形，波形和三角波。选用显示屏LCD显示输出工作频率、波型，损耗值。正弦波形输出力度≥10V,输出特性阻抗50Ω，谐波失真<1%（0.1HZ-- 1KHz）。工作频段: 0.1HZ~3MHz, 选用电脑键盘立即输入数字设置工作频率,。输出力度选用电阻器调整，正弦波形输出具备20db,40db损耗。波形pwm占空比可调式, 调整范畴：1%-99%调整；波形和三角波选用TTL脉冲信号输出。频率计最大检测范围100MHz，全自动换挡。一次单脉冲输出：每按一次功能键就可以输出一组正负极单脉冲；
5. 声频功率放大电路
用以运算放大器扬声，也能作数据信号循迹仪器设备应用，输入信号 Vi≥10mV，输出功率 P≥0.5W。
6. 单脉冲频率计 一次单脉冲源，正负极各双路单脉冲输出。
7. 无线网络遥控接收器主要是由无线天线和控制器两个部分组成。无线天线放置于实训台顶端，接受电源无线网络控制台发 给的控制数据信号；控制器放置于电源控制屏内部结构，依据无线天线接收到的数据信号控制实训设备总电源。
（二）实训桌 实训桌选用铝合金框架，桌面板由防潮、防火安全、耐磨损高密度纤维板做成，造型设计别具一格， 设有2个抽屉柜，储放专用工具，上下装有2个储存柜，用以储放实训部件等，桌面上铺有青 色抗静电餐垫，还设有四个相对高度可调式的拧紧脚。
（三）电源无线网络总控制台(每一个实训室选装一台) 本控制台主要是由电脑键盘控制模块、运行状态标示控制模块、发射模块、串行通讯接口及上位机等 组成。
（1）此设备以315MHz无线网络数据接收控制模块为无线数据传输媒介，相互配合单片机设计编码解码完成好几个试验室、几台实验仪器电源无线开关控制。电源无线网络总控制台”可以对单独实验室15台实验仪器开展每台、几台或部分机器的电源开关无线网络控制。每一台机器设备有相对应的显示灯标示现阶段的电源开关情况；对实训室15台实验仪器的电源开关无线网络控制。装有上位机，可利用计算机对试验设备的电源开关开展控制。
（2）设备配备
功能键控制模块：功能键控制模块分成电源开关控制键和功能按键，在其中“1号台”～“15号台”及“全开”和“关完”为电源开关控制键，“确定”和“撤销”为功能按键。“1号台”～“ 15号台”开关控制键各自相匹配一个实验室15台实验仪器，完成每台控制实际操作；“全开”和“关完”相匹配试验室全部实验仪器，可以实现全部实验仪器的一键开关控制；“确定”和“撤销”键对开关控制键操作进行核对或终止。
情况标示控制模块：该控制模块有“1号台”～“ 15号台”共15个显示灯，各自标示该控制台相匹配实验室15台实验仪器的电源开关情况，灯一直亮表明相匹配试验台电源开，灯常灭表明相匹配试验台电源关，指示灯闪烁表达了对该试验台正在进行中开关控制实际操作，处在等候确定情况，根据闪动时间对比来划分机器设备现阶段开关情况与实际操作情况。
发射模块：载波频率为315MHz，根据配套设施无线天线发送中控室台数字记忆法。
通讯串口通信：通讯串口通信为总控制台与计算机的串行通讯接口，可以使用上位机对实验仪器开展开关控制，上位机页面简约，操作简便。
（3）上位机作用
1.串口通信扫描仪检验
2.根据串口发送操作台工作中指令
3.接受鉴别主控制台推送操作台开关控制的指令，并更新操作台情况表明
4.能控制较多32操作台
5.开关操作台处理时间表明
（四）导线架
欧式古典导线架，用以悬架和摆放实训连接导线，尺寸为 530mm×430mm×1200mm， 设有五个橡胶轮，造型设计别具一格。
四、电工技能综合性实训设备实训新项目
验电笔的应用
电工工具的鉴别和应用
常见输电线连接及绝缘层的修复
电铬铁的拆卸与电焊焊接能力提升
电焊工建筑识图练习
室内采光线路安装仿真模拟
指针式万用表的应用与读值
交流电流、电流的测量
交流电压、电流的测量
电阻的测量
绝缘电阻表、钳形电流表、绝缘电阻测试仪的应用
常见开关类家用电器拆卸
直流接触器的拆卸
热继器与时间控制器的拆卸
常见运行器的结构观查及检验
小型变压器制作
中小型变压器故障查验与清除
三相鼠笼式电动机拆卸与检测
三相鼠笼式电动机运行检验
三相鼠笼式异步电机的维修
三相鼠笼式异步电机故障诊断
三相鼠笼式异步电机转子绕组部分故障处理
单相电电容传感器电机绕组的拆卸
单相电电容传感器电机常见故障与清除
单相电电容传感器电机运行绕阻、工作中绕阻及启动电容器的布线
单相电电容传感器电动机正反转的控制
手动式顺转控制配电线路安装与维修练习
交流接触器启动顺转控制电源的组装与调节
具备锁紧的反转控制电源的组装与调节
具备过压保护的反转控制电源的组装与调节
交流接触器互锁的正反转控制电源的组装与调节
按键互锁的正反转控制电源的组装与调节
按键、交流接触器互锁的控制电源的组装与调节
用倒顺开关的三相异步电动机正反转控制电源的组装与调节
交流接触器控制Y-△降血压控制电源的组装与调节
时间控制器控制Y-△降血压控制电源的组装与调节
C620型数控车床控制线路仿真模拟组装
五、装置主要特征及安全防护管理体系
选用无线遥控器技术性，老师可以通过电源无线网络总控制台控制学生们机设备电源，有利于实训室管理方法。
沟通交流电源及供电系统主回路选用三相四线制(或三相五线制)电源键入，经电流量型漏电保护开关、直流接触器、过流保护装置后输出，安全性、便捷、应用靠谱。
单相交流电源0～250V持续可调式，直流电0～220V持续可调式，交、直流电电源输出均设有过流保护装置，当立即短路所需负荷很大，电流量超出预设值，系统软件即报警并断开输出电源。
屏上设有工作电压型漏电保护开关，控制屏内或弱电输出如有走电状况，即传出报警并断开总电源，保证实训过程安全性。
屏上设有电流量型漏电保护开关，控制屏如有走电状况，泄露电流超出一定值，即断开电源。
屏上380V沟通交流电源输出处设有一套过流保护装置。两色、电线间立即短路所需负荷很大，电流量超出预设值，系统软件即报警并断开总电源。
选用高可靠护线套构造的实训电极连接线，安全可靠、靠谱。
