产品名字：电子专业技能及生产工艺流程生产流水线自主创新实训台

产品规格：

商品信息：

一、简述

电子专业技能及生产工艺流程生产流水线自主创新实训台是依据众多工厂生产线生产流水线步骤岗位和《职业技术学校电焊工电子技术类专业实验仪器配备规范》以及各类学校高职教育教学与实训的必然选择而研发。为各种学校提供电子能力提升及生产流程练习、电子比赛课题研究制做提供最理想的服务平台。

二、特性

1、实用性强：就可以根据实训台编制构成多种产品自动生产线，配备器械后进行新产品的电子加工工艺实训，也可以每台单独做为电子专业技能实训服务平台应用。

2、综合型强：可以作为电子、电焊工、机械设备等课程手焊实训、SMT电焊焊接实训、电子安装实训、整个设备安装检修实训服务平台。

3、功能完善：提供可调稳压电源、沟通交流低电压电流量、信号发生器、声控开关、多通道电源插座、交流稳压器等，为电子新产品的精确测量调节和开上新商品提供优越的条件。组装日日光灯照明灯具、管理看板（用于夹材料）、仪器设备架、工具架。

三、技术规格

（一）键入开关电源：单相电三线 220V±10% 50Hz

（二）输出开关电源：

1. 可调电源：二路0-30V稳压直流电源输出，内藏式电磁阀全自动换挡，单圈电阻器持续调整，较大输出电流量2A，具备预置式过流保护维护作用，数显电流强度；

2.低电压交流电输出：3V、6V、9V、12V、15V、18V、24V沟通交流输出、电流量2A；

3.信号发生器：输出正弦波形、三角波、波形、工作频段5Hz-550KHz；

4.一次单脉冲输出：每拔一次开关就可以输出一组正负极单脉冲；

5.音频功率放大电路：内嵌音响喇叭，音频可调式，在校准中能作数据信号循迹应用。

（三）办公环境：环境温度-10℃～ 40℃

（四）设备容积：＜500VA

（五）尺寸：1200mm×750mm×2000mm

四、实训台构成

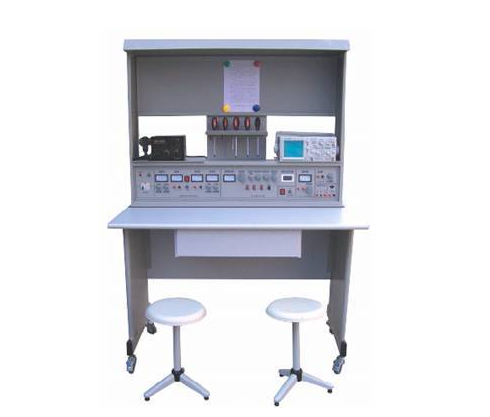

实训台由实训桌、控制箱、作用屏、工具箱等构成。

（一）实训桌：钢结构形式，桌面上为抗静电、金属复合材料做成。

（二）控制箱：提供交直流电源、视频信号、多功能插座等。

（三）开关电源中控室台：顶多能与此同时操纵40台实训台开关电源，具备走电、过压保护作用，一个实训室配置1台；

（四）专用工具模块：MF-47数字万用表1只、剥线钳1把、斜口钳1把、斜嘴钳1把、尺寸 字螺丝起子各1把、尺寸-字螺丝起子各1把、医用镊子1把、剪子1把、电烙铁1把、吸锡器1把、锡丝、松脂多个。
