一、简述
1．实验服务平台能够满足传感器与无损检测技术课程群的实验要求，并具有占空间小、挂箱设计标准、交换性强，从基本上实验到组成详细设备在一台实验装置上就能够所有完成。防止了不一样课程内容必须不一样实验装置、占空间大、无法形成完善系统软件、不便执行综合型和设计型实验的烦恼。
2．适应于不一样专业与各层次的课堂教学必须，可按照个性化需求选择不同配备，并可以根据客户的规定增加实验挂箱。
3．实验装置可以完成传感器与无损检测技术课程实验，根据实验能够掌握各种各样传感器基本原理、信号分析电源电路及检测方式。
4．传感器一部分：包含工作压力、压电式、应变力、电容器、霍尔元件、环境温度、感光、气敏(酒、C0)、电涡流、光纤线偏移、长光栅尺偏移、差动变压器、光电耦合等各类普遍传感器。
5．检验一部分：运用工业生产实际操作中普遍选用的发展电源电路实现对各种各样传感器信号的功率捡取、变换、调养、取样、存放、校正、操控及表明等工艺电源电路，实验装置综合考虑抗干扰性及稳定性技术的发展，学生能够融会贯通。
6．根据使用本实验服务平台，有益于全体学生对课本知识的理解推进，在做完传感器与无损检测技术等一系列基本上实验后，便可把握传感器与无损检测技术课程群所规定的基本概念、专业技能和操作能力。若再完成一个或多个综合性实验，则系统有一个比较全方位的认知，产生基本上地处理实践活动问题知识结构。如果可以进一步进行设计型甚至技术创新实验，则把产生处理实践活动解决问题的能力和积累处理实践活动难题积累的经验，从而养成其开拓创新精神自主创新能力。
二、特性
1．模块化设计方案：选用标准化的模块化设计方案，提高全面的结构型和交换性。
2．系统总线规范：创建统一的内系统总线和插口承诺，并实现最灵活多变的人性化配备、拓展和管理信息系统。
3．可更换核心系统：为了适应不一样生产厂家的Cpu、不同种类Cpu，根据更改系统核心卡来完成应用不一样家族单片机设计或者不同种类Cpu(如MCU、DSP、ARM)来构成系统软件。
4．迅速电极连接线设计方案：给予三种联线方法
①选用金制收紧孔单线铁路布线；
②选用接线头集中化布线；
③全自动免联线方式布线。各模块在规划时均融进三种联线方法于设计流程。
5．一机多用：选用实验当场与实验提前准备室结合的设计概念，在实验装置上仅配置常用模块，在实验装置内摆放次常见模块，在实验提前准备室中摆放别的模块。从而完成了这一实验装置可以实现一机多用、有利于拓展和整体目标。
6．贴近工程项目具体：实验装置上运用各种工业生产型传感器，既能用于进行传感器基本原理、结构和调养电源的课堂教学，还可以用处理工业工程专业和过程的现实问题。
7．融会贯通：组成实验装置里的智能仪器各模块，则在设计的时候集中体现具体全面的抗干扰性设计技术和结构设计优化技术性，其主要卡可做为具体智能仪器的关键模块。实验装置中数据转换与信号调理电源电路选用工业生产和工程实际操作中所使用的完善电源电路。实验装置中常用的各种各样数字图像处理方式，选用最典型的也是发展实践活动系统软件优选的数字图像处理方式，具有极强的工程项目好用特点。
8．稳定发展：融合单片机设计、内嵌式片式、FPGA／CPLD、DSP及ARM专业知识能将监测系统或智能仪器提升到更高层级。
9．智能仪器仪表设计方案：融合工程项目具体提出了一个将基本仪器设备完成智能的案例。
1 0．虚似仪器仪表设计：融合数据采集模块设计方案单片机应用仪表盘。
11．研究和创新能力培养：实验装置中所选用的几类综合性实验，属于典型的测量仪表或工业生产软件系统的小型化，既可以使学生领略到无损检测技术的常见运用并掌握完善可信赖的监测系统的设计技术，也是培育和充分发挥学生们自主创新能力、开展自主创新实验的实验服务平台。
l 2．开放式设计方案：实验装置里的软、硬件配置及系统软件均依照全开摆的观念来设计，这样有利于学生们开展科研型和技术创新的实验。
1 3．最少专业知识模块：为每一个模块都可分割至该专业知识层级的最少专业知识模块。
三、应用领域
实验台主要是针对高等院校在校大学生课题设计、毕业设计论文和电子设计竞赛的开发服务平台，展现了灵便、开放、自主创新、综合性、跨行业、转专业设计理念。其作用拓展模块覆盖好几个技术专业多门学科，适宜电子类、通讯类、自动化类、计算机专业、机械类、测控技术仪器类等专业的同学进行全面的、创意设计。
四、构造介绍

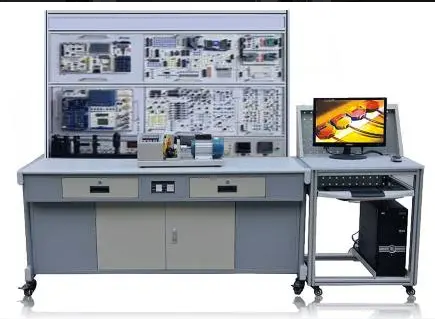

本装置由控制柜，实验桌、活动挂箱及拓展模块、实验箱构成。实验台别具一格，尺寸可选择；活动挂箱包含CPU挂箱、插口挂箱、目标挂箱、ARM挂箱、DSP挂箱；其作用拓展模块覆盖好几个技术专业多门学科，包括CPU类、通用接口类、工业触摸屏类、数据信号转换防护类、通讯类、执行器类、传感器类共40多选。
五、性能指标
1．键入开关电源：单相电三线220V±10％ 50Hz
2．办公环境：热度10℃～ 40℃空气湿度<85％(25℃) 海拔高度<4000m
3．接地电阻：超过3MΩ
4．漏电保护器：漏电动作电流不得超过30mmA，姿势时间不会超过0．1秒
5．装置容积：<200VA
6．外观设计足寸：1620mm×750mm×1600mm，以实物为准。
六、装置的配置及技术规格
本装置主要是由实验控制柜和实验桌两个部分组成。
（一）实验控制柜
A.开关电源及维护体制
（1）可调电源，每件作用配备如下所示：
①±5V／lA，±12V／1A和±15V／1A各双路，均具备短路故障软截至自行恢复维护作用；
②O～3OV／1A持续可调稳压电源一路，具备短路故障软截至自行恢复维护作用，带数显电压表转换标示；
③0~20mA持续可调式直流电源、具备开路维护作用，带数显式标示作用。
（2）实验装置配有漏电保护器，控制柜如有走电状况，泄露电流超出一定值，即关闭电源，对生命安全起到一定的维护。
B．仪表设备
1、直流电数字电压表：200mV,2V,20V三档可调式。
2、直流电数字电流表：范畴0~200mA，三位过半数显，相互配合可调式直流电源应用。
3、输出功率函数公式频率计
● 工作频段： 2HZ,20HZ,200HZ,2KHZ,20KHZ,200KHZ,2MHZ，分七档
● 输出波形：正弦波形、三角波、波形
● pwm占空比调整：20%~80%
● 电压力度：20VP-P 输出电阻：50Ω
● 5位LED工作频率表明
● 3位LED力度表明
● 外测范畴：10MHZ
● 两种损耗：20dB,40dB
● 有直流偏置作用
● 有VCF作用
● 有TTL导出
● 有导出维护不容易毁坏
4、低频率震荡器一部分
（1）工作频率调整电阻器可调式振荡频率从1Hz～30Hz。
（2）力度从0-8VP-P持续可调式。
5、声频震荡器一部分
（1）工作频率调整电阻器可调式振荡频率从400Hz～10KHz，精密度±5%。
（2）力度可以从0-10VP-P持续可调式。
6、工作频率/时速表：频率测量范畴1～9999Hz，转速比检测范围1～9999rpm；
7、温度控制仪，加温源：给予一只XMTD3000温度控制仪，能够表明设定值和显示温度。
8、数据采集模块，配套设施相对应PC机上台手机软件，用以电子信号的收集、解决、表明。
C．传感器由多种多样传感器和脉冲调制模块构成
（1）旋转源一部分：旋转源、霍尔元件传感器、光学传感器；电阻应变片秤重传感器；可更换传感器：差动变压器传感器、电容器传感器、涡旋传感器、霍尔元件偏移传感器、磁电式传感器.
（2）振动源一部分：电阻应变片振动平台、压电式电传感器；
（3）空气压力传感器一部分：标准气压源、两气压传感器、空气压力传感器。
（4）热敏电阻器传感器，热电阻传感器，PTl00铂热电阻等。
D．实验挂箱及实验模块，小挂件尺寸：468*330mm
（1）控制板模块挂箱：装有8051单片机设计模块、C8051内嵌式单片机设计模块、别的CPU外场模块、译码器模块、和常见插口模块。
（2）数据信号转换单元挂箱，小挂件尺寸：234*330mm
装有8位并行处理AD模块、12位并行处理AD模块、8位并行处理DA模块、12位并行处理DA模块、I／O口拓展模块、变换模块(模块PCB板尺寸：176*90mm)
（3）通讯与复印机模块挂箱，小挂件尺寸：234*330mm
装有RS232／RS485通讯模块、USB通讯模块，网络控制器模块、CAN总线模块(模块PCB板尺寸：176*90mm >)、复印机放到挂箱底版上
（4）电脑键盘与展示模块挂箱，小挂件尺寸：234*330mm
装有表明(静态数据表明、动态展示、液晶显示屏)模块、16*16点阵式表明模块、4X4电脑键盘模块(模块PCB板尺寸：176*90mm)
（5）目标控制模块挂箱（一），小挂件尺寸：234*330mm
配置有开关量导出模块、开关量键入模块、线性光耦模块、电磁阀模块 (模块PCB板尺寸：176*90mm)
（6）目标控制模块挂箱（二），小挂件尺寸：234*330mm
配置有IC卡读写能力模块、伺服电机模块、直流电小型电机模块、语音处理模块、交通信号灯模块、 PWM调配模块(模块PCB板尺寸：176*90mm)
（7）ARM9模块挂箱，小挂件尺寸：468*330mm
装有进行ARM9实验的最基本模块(核心板ARM9)
（8）信号与系统实验挂箱468*330mm
（9）自控原理与计算机系统控制挂箱模块（二块：一、468*330mm；二、234*330mm）
（10）测控电路实验挂箱模块（二块：一、468*330mm；二、234*330mm）
