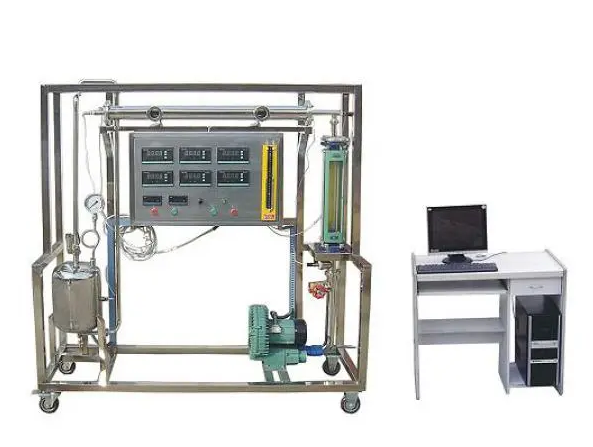

裸管和绝热管传热实验装置，化学工程实训设备，化学工艺实验装置

研究目的：

1、测量隔热保温测试管中保温隔热材料的传热系数。

2、测量裸管测试管中壁厚对空气中的当然对流传热系数。

3、测量套管换热器中汽液对流热传导中蒸气对流的对流传热系数。

关键配备： 不锈钢电加热装置、不锈钢燃气蒸汽锅炉、不锈钢分汽缸、搜集瓶、裸管测试管、保温钢管、套管换热器、不锈钢高位槽、热电偶传感器。

性能参数：

1、裸管：管径：16mm、管长600mm，紫铜材质，传热系数10-20W/m•℃。

2、保温钢管：管径：16mm、管长600mm，紫铜材质。

3、外管公称直径34mm，玻璃钢材质，传热系数0.1-1W/m•℃。

4、对流管：管径：16mm、管长600mm，紫铜材质

5、外管公称直径34mm，玻璃钢材质，对流传热系数10-30W/m2•℃。

6、AI706宇电环境温度数据显示仪表二块。

7、正泰电器：交流接触器、开关、漏电保护器气体开关。

8、全部管道和闸阀全部采用不锈钢材料。不锈钢仪表柜：测控技术、电气设备在试验架子上。

9、尺寸：1500×550×1900mm（带双刹轮）试验装配平台为304不锈钢；设备结构紧凑，外观设计美观大方，操作简单,操作简便。
