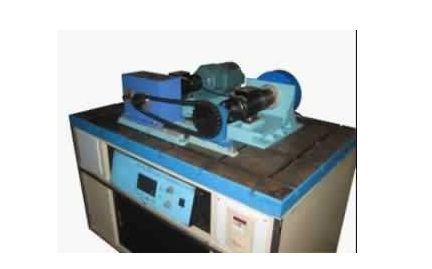

一、机械传动创新组合及综合性主要参数测试剖析实验台介绍：
机械传动创新组合及综合性主要参数测试剖析实验台是国内机电仪一体化实验仪器中技术领先、系统的稳定性好、测试精确度高（可以达到0.1%FS）的一种新型机械设计实验仪器，紧紧围绕激发学生创新和操作能力及工程实践水平，可用于科研实验。实验台电机控制实际操作面使用了世界各国时兴现金超高亮、宽角度液晶显示器（240X128点阵式），中文表明、清楚、形象化，是各大高校优选的实验仪器。
二、机械传动创新组合及综合性主要参数测试剖析实验台特性特点：
1、实验台选用模块化设计构造，配置了最完备的传动系统零部件库；
2、作业平台选用铸造铁件，厚50mm，通过刨、铣、磨、精铲，整齐美观大方。
3、实验台选用新式全数字智能扭力传感器，可以直接测静态数据和高转速扭距而不需要工控电脑等额外附属设备。
4、不用应用三相电源，组装使用便捷
三、机械传动创新组合及综合性主要参数测试剖析实验台关键性能参数：
沟通交流变频电动机输出功率：220V,0.75KW；同歩转速1500r/min;
磁粉制动器载入范畴：0-50N．m
变频控制器:输出功率0.75KW，启动转矩：0-1650r／min,变速精密度0. 1％
扭力传感器：额定转矩10N.m；转速范畴0～4000r/min;
扭力传感器：额定转矩50N.m；转速范畴0～4000r/min;
尺寸：1100×750×750mm
净重：420kg
四、机械传动创新组合及综合性主要参数测试剖析实验台关键实验步骤：
1、组装10中普遍机械结构传动系统组合计划方案；
2、全自动测试出机械传动技术参数，如转速n(r/min),扭距M(N.m)、输出功率N(Kw)、齿轮传动比I、高效率(η),并且对测试结论展开分析、解决。
3、根据测试普遍机械传动构成的差异传动装置(如带轮、链条传动、蜗轮蜗杆传动、摆线针减速机传动系统、蜗轮蜗杆传动等)的主要参数曲线图，把握机械传动有效提升布局基本要求；
4、了解实验台工作原理，把握辅助设计试验的新的方法。
