一、简述
高端维修电工实训考评设备采取国际性常见的模块化，针对不同的实训考核方案配备对应的实训控制模块，实训便捷、空间布局合理、便于拓展更新，实训内容包括电工仪表、电焊工接线加工工艺、电子线路、电焊工照明灯具配电设备、机电传动控制、单片机设计、PLC强化训练、交流电机调速、触电急救、防火安全等，合乎中、高级电工国家职业标准教、培、考到的规定，融入各职业技术学校、技术学校、中专职业学校、工作培训及职业技能鉴定企业等部门的教学培训、实训考评、职业技能鉴定。
二、技术规格
1.输出电压：三相四线制380V±10% 50Hz
2.办公环境：工作温度范围包括-5～＋40℃
3.设备容积：＜1KVA
4.安全防护：漏电动作电流≤30mA过电流保护、断路器维护
5.尺寸：1600mm×700mm×1450mm
三、高端维修电工实训考评装置标准配置及作用

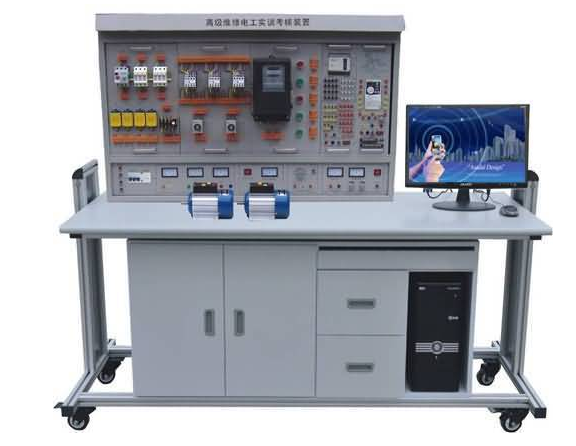

本实训台主要是由实训屏、实训挂箱、实训器械、实训桌直到构成。
（一）实训屏
实训屏为铁制两层亚光密纹静电喷塑构造，铝合金面板，为实训挂箱给予交流电、直流稳压稳流电源，主要作用如下所示：
1、外界开关电源键入显示灯亮（提示作业者外界开关电源已经与实训台接入）。
2、推上去三相走电开关，三相电源向实训挂箱等供电系统，三只450V电流表标示导出相电压。
3、低电压交流电：导出3V、6V、9V、12V、15V、18V、24V低电压交流电。
4、给予～220V电源插座2只，为外围设备给予工作中开关电源。
5、直流稳压稳流电源：工作电压0-30V持续可调式，内藏式电磁阀全自动换挡，单圈电阻器持续调整，输出电压2A，具备预置式过流保护维护作用。
6、固定不动低电压直流稳压电源： 5V、±12V有过压保护
7、直流电源：4mA-20mA持续可调式一路
（二）实训挂箱及器械配置
1、SX-61维修电工挂箱（一）
2、SX-62维修电工挂箱（二）
3、SX-63维修电工挂箱（三）
4、SX-64维修电工挂箱（四）
5、SY-65维修电工挂箱（五）
6、PLC可编控制器实训部件：给予三菱FX1N-24mR-001型服务器及各类转换接口，SC-09编程电缆。
7、工控设备组态一套：
打开程序编程自然环境，一切实训都能够编写出生动具体炫酷强、数据比较好的组态软件棒图，然后进行实训实时跟踪课堂教学。
8、PLC模拟仿真实训手机软件一套：
（1）根据PLASH虚拟器实时同步PLC的工作状态
（2）能够实现PLC虚似接线，并且对接线开展不正确查验
（3）PLC编程练习、PLC程序编程检测等服务
（4）完成PLC运作仿真模拟，对不正确程序流程开展安全检查
9、变频调速器实训挂箱
配备三菱FR-S520变频调速器，含有RS485通信接口及BOP控制面板。
10、单片机设计实训挂箱
配置51/96/8088/8086等CPU单片机设计、微型机所有硬件软件。
11、九孔全能实中板2块
12、电阻器、电阻器、电容器、二极管、三极管、晶闸管等器械一批。
13、电动机滑轨及光编码器限速系统软件
含光编码器限速系统软件（装有进口的光电编码器）一套、不锈钢板滑轨一幅。
14、三相鼠笼式异步电机120WY接线方法220V1台
15、三相鼠笼式异步电机180WY/△380V1台
16、安全性配置消防灭火器1台
（三）实训桌
铝木结构建筑，桌面上为防火安全、防潮、耐磨损高密度纤维板，造型设计别具一格，经久耐用。
四、高端维修电工实训考评设备实验新项目
（一）电拖一部分
1.三相电机自动运行控制
2.三相电机启动控制
3.三相电机锁紧运作控制
4.带电流计的启动与连续操作控制
5.带智能电能表的两个地方控制
6.单边运作反接制动控制
7.时间控制器控制电机Y/△降血压启动控制
8.操作台全自动来回行程安排开关控制
（二）PLC综合性实训
1.PLC了解实训（硬件软件构造、系统构成、基本上命令训练、接线、程序编写免费下载等）
2.PLC模拟仿真实训
3.PLC控制台三相异步电动机正反转控制
4.PLC控制台三相异步电机Y/△运行控制
5.PLC控制台三相异步电机降压启动控制
6.PLC控制台三相异步电机能耗制动控制
7.PLC控制台三相异步电机锁紧运作控制
（三）根据软启动器的电机拖动与控制实训
1．变频调速器作用基本参数与实际操作
2．变频器报警与保障作用
3．两段速率挑选交流电机调速
4．外界接线端子启动控制
5．控制电机正反转健身运动控制
6．控制电动机使用时间实际操作
7．一瞬间断电变频器参数设置
8．外界工作电压交流电机调速
9．三相异步电动机变频式开环变速
（四）PLC、变频调速器的电动机的拖拽控制实训
1.根据PLC通讯方式得多段速挑选交流电机调速
2.根据PLC通讯方式的变频调速器开环变速
3.根据PLC通讯方式的变频调速器闭环控制变速
（五）单片机设计专业技能实训
A、MCS-51单片机设计实训
手机软件一部分
1.清零程序流程
2.解字程序流程
3.拼字程序流程
4.数据区传输程序段
5.数据排序实验
6.搜索同样数数量
7.无符号双字节迅速乘除法程序段
8.多支系程序流程
9.单脉冲记数（按时/记数实验）
10.计算机数字时钟（计时器、终断器综合性实验）
11.二进制转换到BCD
12.二进制转换到ASCII
13.八段数码管表明
14.电脑键盘扫描仪表明实验
硬件配置一部分
1.P1口闪灯实验
2.P1口转弯灯实验
3.P3.3键入，P1口导出
4.工业生产次序控制（终断控制）
5.8255 A.B.C导出方波
6.8255 PA口控制PB口
7.8255控制交通信号灯
8.简易I/O口拓展实验
9.A/D变换实验
10.D/A导出方波
11.电子音响
12.电磁阀控制
13.伺服电机实验
14.8253方波
15.串并变换实验
16.外部存储器拓展实验
17.MCS-51串行接口运用实验㈠——两机通讯
18.MCS-51串行接口运用实验㈡——与PC机通讯
19.环境温度闭环控制控制
20.小直流电机调速实验
21.外部中断（救护车与交通信号灯）
B、8088/8086系列产品微型机实训
手机软件一部分
1．清零程序流程
2．解字程序流程
3．拼字程序流程
4．数据区挪动
5．数据排序实验
6．找“零”数量
7．32位二进制乘除法
8．多支系程序流程
9．表明程序段
10．电脑键盘扫描仪表明实验
11．二进制转换到BCD
12．二进制转换到ASCII
硬件配置一部分
1．8255并行口实验㈠：A.B.C口导出方波
2．8255并行口实验㈡：PA口控制PB口
3．8255并行口实验㈢：控制交通信号灯
4．简易I/O口拓展
5．A/D变换实验
6．D/A变换实验㈠：导出方波
7．D/A变换实验㈠：导出锯齿波
8．8259终断控制器实验
9．按时／电子计数器：8253方波
10．电磁阀控制
11．8251串口通信实验㈠：自发性自收
12．8251串口通信实验㈡：与PC通讯
13．伺服电机控制
14．小直流电机调速实验
15．环境温度闭环控制控制
16．音频驱动实验
C、MCS-96单片机设计实训
手机软件一部分
1．清零程序流程
2．解字程序流程
3．拼字程序流程
4．数据区传输程序段
5．数据排序实验
6．搜索同样数数量
7．无符号双字节迅速乘除法程序段
8．多支系程序流程
9．计时器1实验——按时终断
10．计时器T1和T2与此同时造成终断
11．80C196外部中断实验
12．80C196软件方法造成终断
13．运用HSI测脉宽
14．运用HSI精确测量单脉宽
15．运用HSO造成脉冲
16．运用HSO造成持续单脉冲
17．手机软件计时器
18．80C196 A/D变换实验
19．运用80C196的PWM造成各种各样波型
20．二进制转换到BCD进制转换到ASCII
硬件配置一部分
1．P1口闪灯实验
2．P1口转弯灯实验
3．P2.6键入，P1口导出
4．工业生产次序控制
5．8255 A.B.C导出方波
6．8255 PA口控制PB口
7．8255控制交通信号灯
8．简易I/O口拓展实验
9．A/D变换实验
10．D/A导出方波
11．电磁阀控制
12．8253方波
13．80C196串行接口实验
14．LED七段数码管表明实验
15．键盘显示综合性实验
16．音频驱动实验
17．伺服电机实验
18．直流无刷电机实验
19．外部中断（救护车与交通信号灯）
（六）室内采光配电设备
1.电源插座和一个开关控制一盏灯
2.日日光灯线路接线
3.语音控制开关控制日光灯电源的接线方法
4.单相电表立即接线电源电路
5.配电板安装
6.两个地方控制一盏灯的接线方法
（七）电子信息技术强化训练
1.单相电桥式整流
2.串连可调稳压电源电源电路
3.可控硅检测电源电路
4.可控硅可控性整流器
5.电子器件门铃电路
6.电子报警器电源电路
7.光控灯道路路灯全自动开关电源电路
8.电子器件催眠器电源电路
（八）安全性抢救演试
（九）消防技能的认知与把握（老师演试）
