一、 概 述

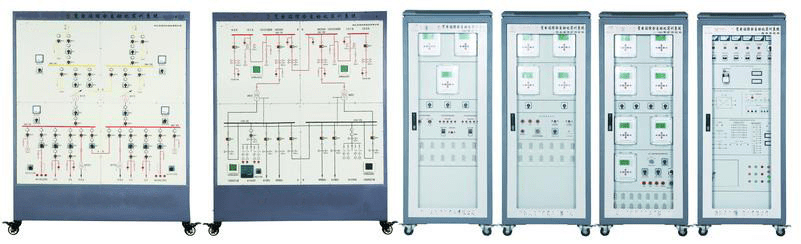

此系统由一次系统屏、二次保护柜、配电站后台系统三部分组成。一次系统选用最典型的110kV变电站工程为实体模型，设两部主变，均是有载调压型；设双路入线，110kV侧和10kV侧选用单母按段,35kV侧选用单母按段带旁母布线。二次一部分均采用微机型继电器保护设备及测控装置，分成四个保护柜组装；能上传数据，接纳监控录像机指令，彻底达到“四遥”性能和远动的需求。与此同时选用多串口卡，很切实解决了保护设备与后台系统间通信发展瓶颈。
尺寸：6320×600×1870mm（加后台管理写字桌），总重低于600Kg。
二、 特 点
1. 配有典型性完备的一次系统，开关、闸刀开关选用不同种类开关实际操作，自锁互锁设定完善。 电气回路可以设置多种类型常见故障；
2. 二次继电器保护设备配备详细；
3. 间隔层设备优良，运作靠谱；
4. 通讯系统具有单独的通信信道，达到没有人值班要求；
5. 成套设备性强，一次系统、二次系统、监管系统设置齐备；
6. 开放性好，保护测控装置选用规范通信协议，软件管理系统选用工业生产组态，开放协议书。
三、实训课程
配电线路保护类
(1) 系统软件正常的﹑较大﹑最少运行模式
(2) 电气控制系统短路故障
(3) 微机保护设备基本上系统测试
(4) 微机定时限过电流保护
(5) 微机无期限电流速断保护
(6) 微机带期限电流速断保护
(7) 环节式电流保护
(8) 运行模式对保护敏感度产生的影响及敏感度校检
(9) 电流工作电压连锁加盟保护
(10) 反时限保护试验
(11) 环节式过电流保护与自动重合闸前加快
(12) 环节式过电流保护与自动重合闸后加速
(13) 输出功率方位过电流保护
(14) 零序电流保护
(15) 过负荷保护
(16) 低电压解列
路线设计性实践（设计制作、布线、姿势实验）
电流工作电压连锁加盟速断保护与过电流保护
电流工作电压连锁加盟速断﹑过电流综合性保护与自
动自动重合闸
反时限电流保护与过电流保护
反时限﹑过电流综合性保护与自动重合闸
电流工作电压连锁加盟保护与自动重合闸前加快
电流工作电压连锁加盟保护与自动重合闸后加速
反时限过电流与自动重合闸前加快保护
反时限过电流与自动重合闸后加速保护
配电线路综合性保护
110kV配电线路综合性保护（中性线立即接地装置）
35kV配电线路综合性保护（中性线根据电磁线圈接地装置）
10kV配电线路综合性保护（中性点不接地）
变压器保护
系统软件正常运转及不均衡电流的精确测量
仿真模拟变压器煤层气保护
变压器的电流速断保护
微机变压器纵差动保护保护整定值
变压器的二次谐波制动系统试验
变压器差动保护速断保护
三绕组变压器差动保护保护
Y/Y-12双绕组变压器差动保护保护
Y/△-11双绕组变压器差动保护保护
对比率制动系统特征的科学研究
双绕组变压器的过电流保护
三绕组变压器的过电流保护
变压器低压启动过电流保护
变压器复合型工作电压启动过电流保护
中性线立即接地装置运作变压器零序保护
一部分中性点接地运作变压器零序保护
双绕组变压器的过负荷保护
三绕组组变压器的过负荷保护
变压器设计方案性实践（设计制作、布线、姿势实验）
Y/△-11双绕组变压器过电流保护
Y/△-11双绕组变压器过负荷保护
双绕组变压器综合性保护
三绕组变压器综合性保护
10kV电容器组保护
三段电流保护
过压保护
低压保护
不均衡工作电压保护
不均衡电流保护
零序电流保护
电容器组综合性保护
保护装置
自动重合闸（前加快、后加速、检同时期、检压力）
应急电源全自动资金投入（入线备投、母联备投）
工作电压无功功率自动控制系统（后台软件完成）
一次系统倒闸操作
配电站综合自动化系统软件
四、 关键配置清单
编号名字规格技术参数单位数量 35/10KV系统软件控制柜1240×600×1800台1 10/0.4KV系统软件控制柜1240×600×1800台1 保护测控技术柜800×600×1800台4 电流表6L2 4 多用途多功能仪表液晶显示屏 4 仿真模拟隔离开关开关按键开关，旋纽开关套41 互感器 套1 电流电压互感器 套16 无功补偿控制板指月 4路套1 微机配电线路保护TYKJ-8001 2 微机变压器储备保护TYKJ-8003（高、中、低） 6 微机变压器差动保护保护TYKJ-8004 2 微机备自投设备TYKJ-8005 2 微机电容器组保护设备TYKJ-8008 2 仿真模拟有载调压设备 套1 配件 批1 电力工程远程实时监控手机软件（非组态软件版）配套设施微机保护（现场展示）套1 供电系统微机保护设备开发服务平台（现场展示）套1 供电系统综合性课堂教学模拟仿真软件（现场展示）给予软件著作权证书套1 供配电系统倒闸操作模拟仿真练习学习软件（现场展示）给予软件著作权证书套1 实训指导书 本1配电站电脑监控软件
